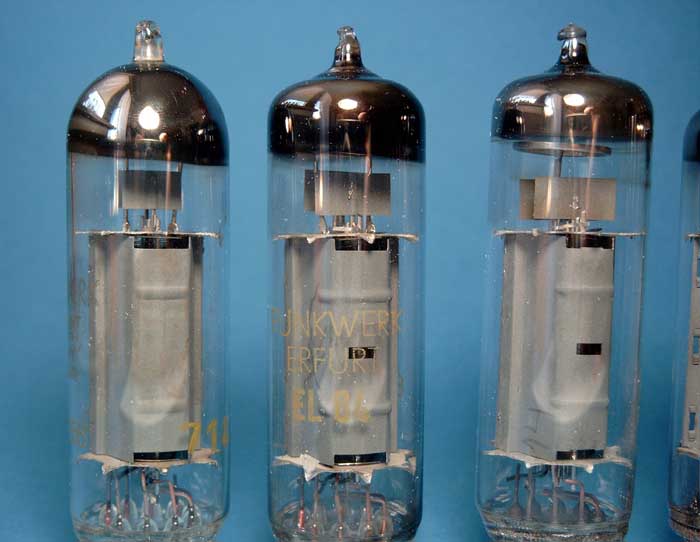

Als eine Art Galerie werden fünf verschiedene EL 84 und führe verschiedene Eigenarten, Unterschiede in der Bauform, vor. (Jens Borowski stellte mir diese Röhren freundlicherweise für diese Fotoserie zur Verfügung, vielen Dank an ihn.)

Von links nach rechts : 1. Funkwerk Erfurt, 1954, sehr runder Glaskolben-Dom, G3 Kathode oben verbunden, Getter als Scheibe, Schrift sehr robust, keine Fensteröffnungen im Anodenblech

2. Funkwerk Erfurt, Jahr unbekannt, flacher Glaskolben, G3-Kathode oben verbunden, Getter als Scheibe, Schrift sehr robust, Fenster im Anodenblech vorhanden

3. Funkwerk Erfurt, Jahr unbekannt, flacher Glaskolben, G3-Kathode oben verbunden, Getter als Ring, Schrift schnell abwischbar, Fenster im Anodenblech vorhanden, Glaskolben etwas länger, System deutlich schlanker

4. Telefunken, Jahr unbekannt, flacher Glaskolben, G3-Kathode unten verbunden, Getter als Ring, Schrift schnell abwischbar, Fenster im Anodenblech vorhanden

5. Siemens, Jahr unbekannt, flacher Glaskolben, G3-Kathode unten verbunden, Getter als Ring, Schrift schnell abwischbar, Fenster im Anodenblech vorhanden, unterschiedliche Höhenabstufungen der Gitterhaltestege im oberen Domkolben








Vergleich der Systemoberteile und Getter, in der Reihenfolge (wie oben) von links nach rechts











Es folgen Fotos, die die Verbindung der Anodenhälften jeder Röhre zeigen.

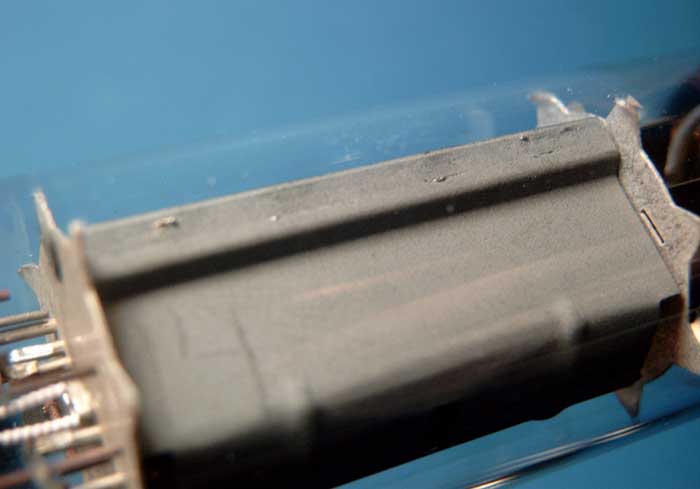

- Als erste Röhre 1:





Es folgt Röhre 2:





Es folgt Röhre 3:





Es folgt Röhre 4:





Es folgt Röhre 5:
