Diese Seite befasst sich mit den Gleichrichter-Röhren der EZ-Baureihe, außer den EZ 80 und EZ 81 -
für diese habe ich jeweils eine eigene Seite erstellt.
Wichtiger Hinweis : Im Individualfall ist der jeweilige Wert für den Ladekondensator CL
und der Wicklungswiderstand RS des Netztransformators aus den entsprechenden Röhrentabellen
abzulesen.

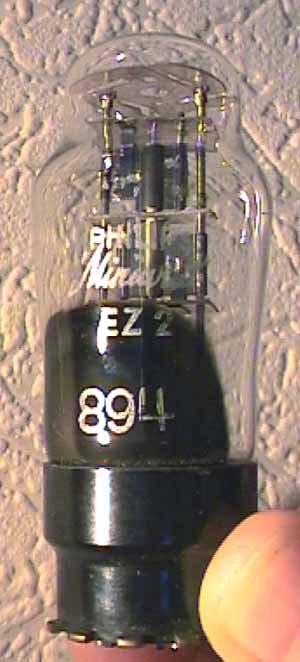

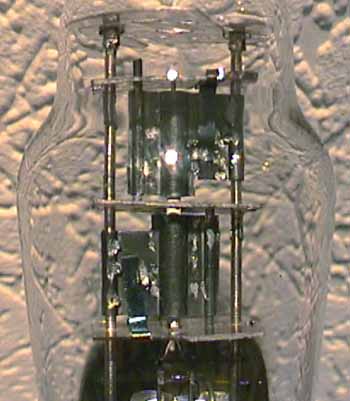

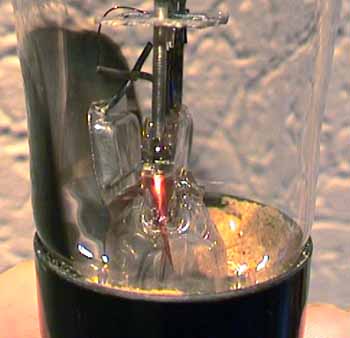

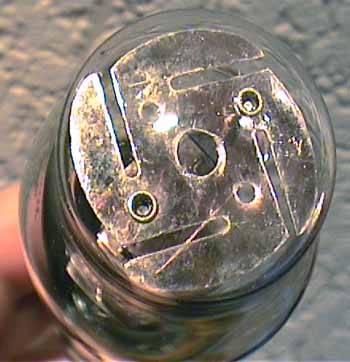

Die Zweiweg-Gleichrichterröhre EZ 2
Die EZ 2 wird mit 6,3 V/0,4 A beheizt, sie erzielt einen gleichgerichteten Strom von 60 mA bei 2 x 350 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur EZ 2 platziert.

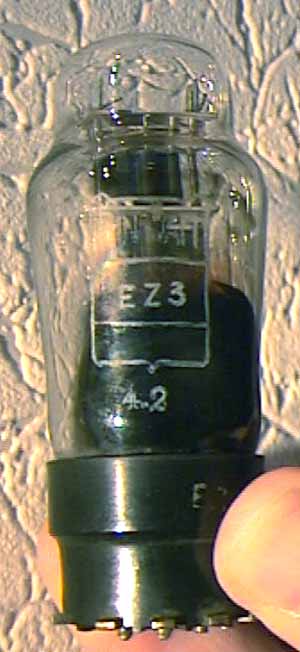

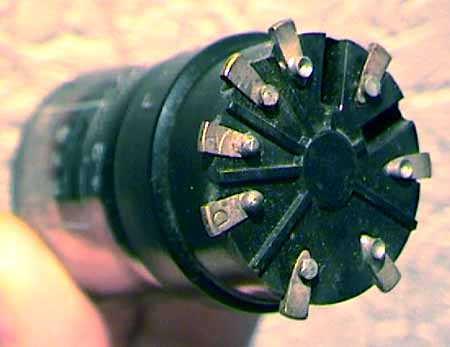

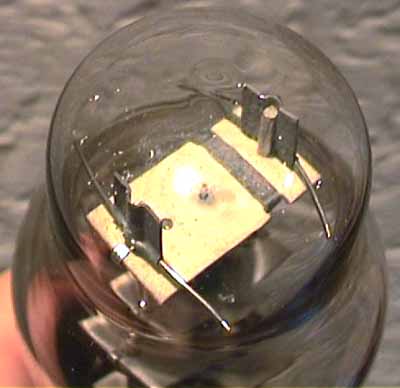

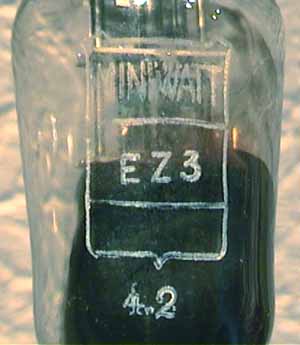

Die Zweiweg-Gleichrichterröhre EZ 3
Die EZ 3 wird mit 6,3 V/0,65 A beheizt, sie erzielt einen gleichgerichteten Strom von 100 mA bei 2 x 500 Veff
Netztrafospannung.

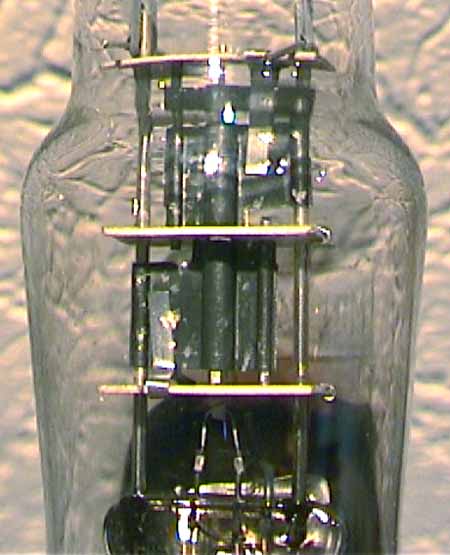

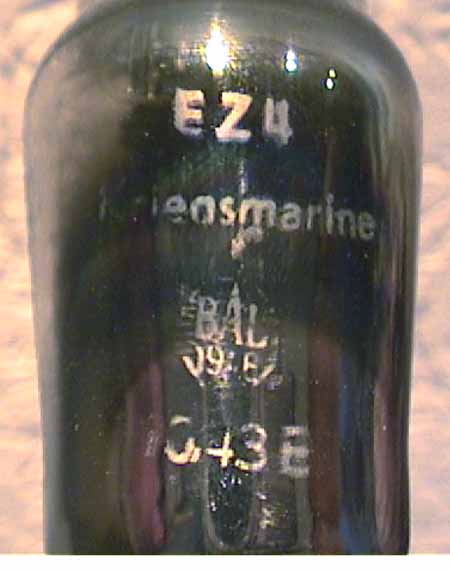

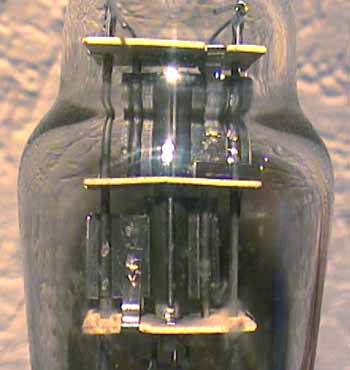

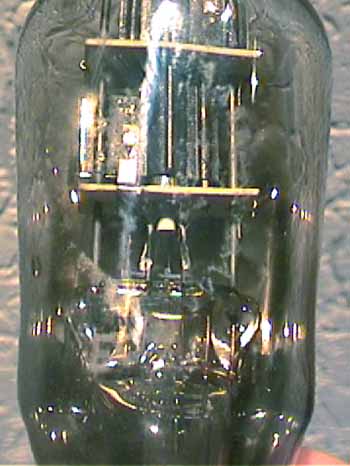

Die Zweiweg-Gleichrichterröhre EZ 4

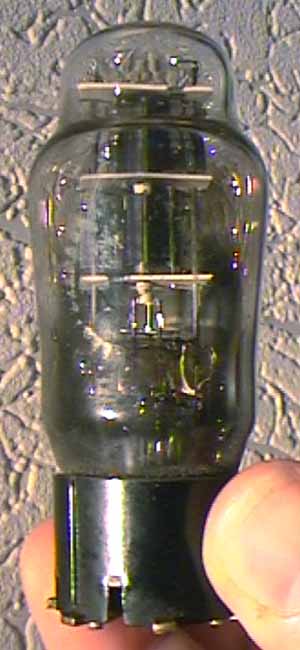

Die EZ 4 wird mit 6,3 V/0,9 A beheizt, sie erzielt einen gleichgerichteten Strom von 175 mA bei 2 x 400 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit einem
Datenblatt zur EZ 4 platziert.

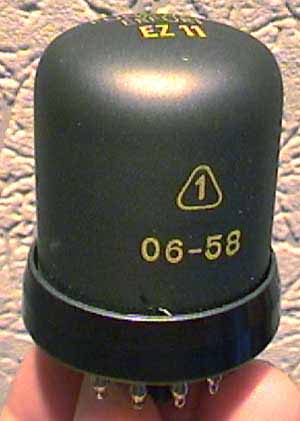

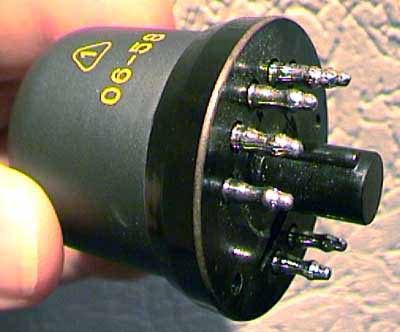

Die Zweiweg-Gleichrichterröhre EZ 11
Die EZ 11 wird mit 6,3 V/0,29 A beheizt, sie erzielt einen gleichgerichteten Strom von 60 mA bei 2 x 250 Veff
Netztrafospannung.

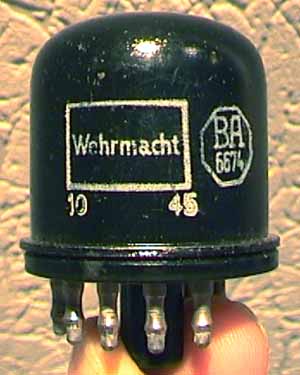

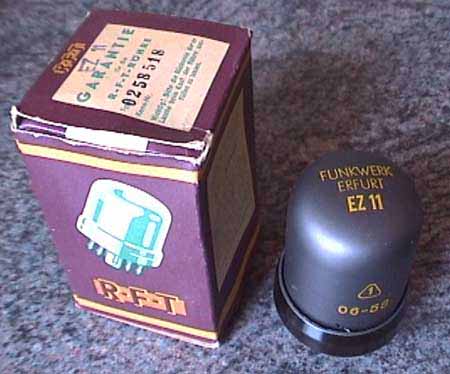

Die folgende EZ 11 stammt von
Telefunken
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Telefunken zur EZ 11 platziert.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von RFT zur EZ 11 platziert.

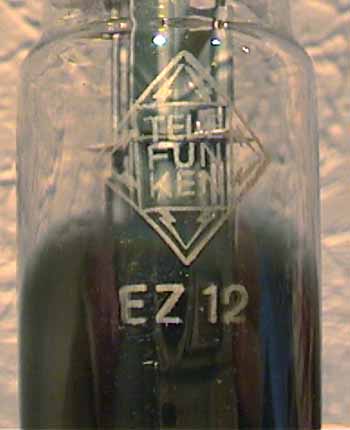

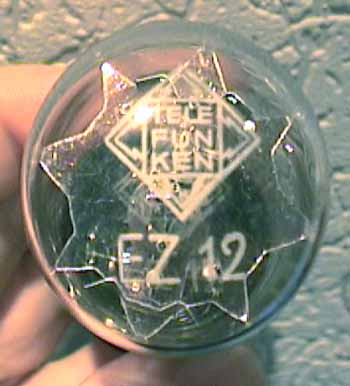

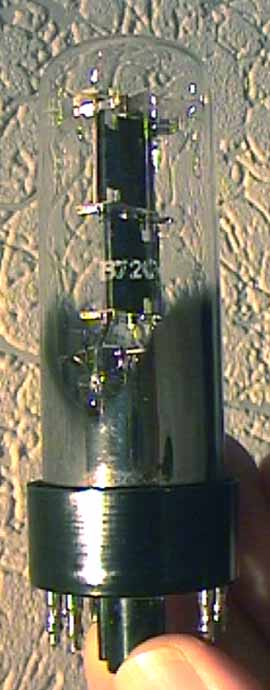

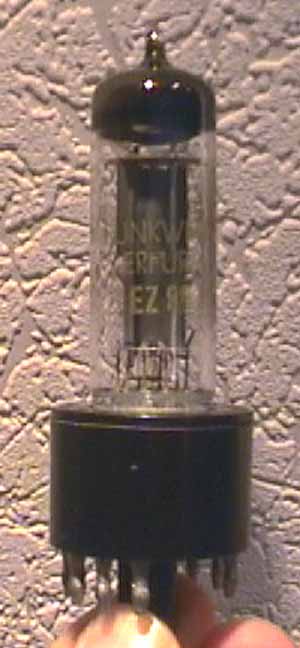

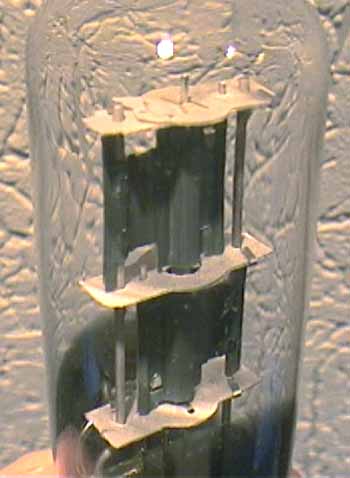

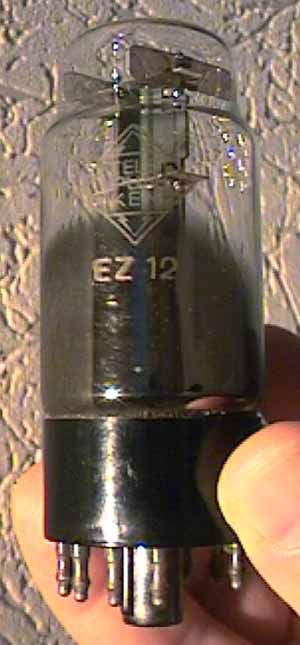

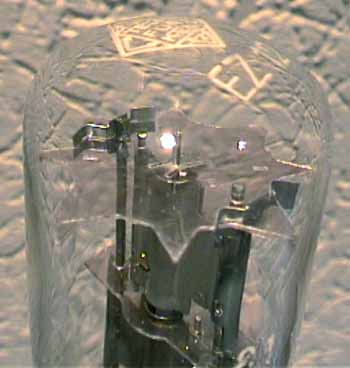

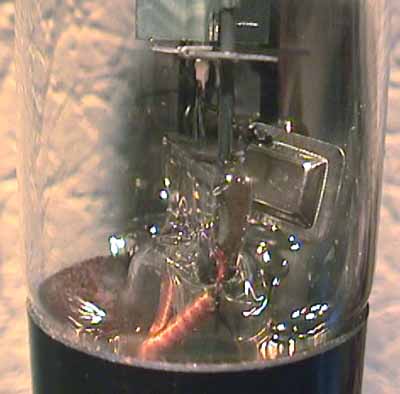

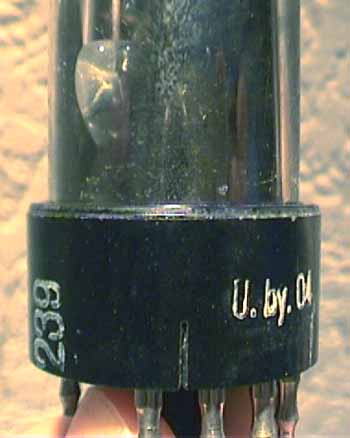

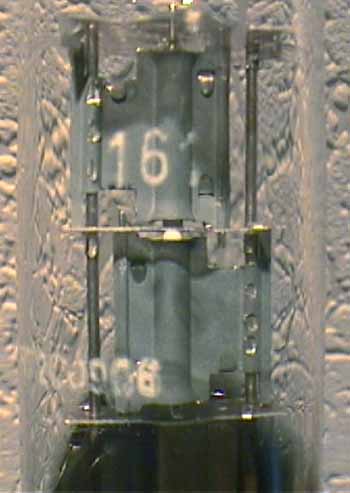

Die Zweiweg-Gleichrichterröhre EZ 12
Die EZ 12 wird mit 6,3 V/0,85 A beheizt, sie erzielt einen gleichgerichteten Strom von 125 mA bei 2 x 400 Veff
und 100 mA bei 2 x 500 Veff Netztrafospannung.

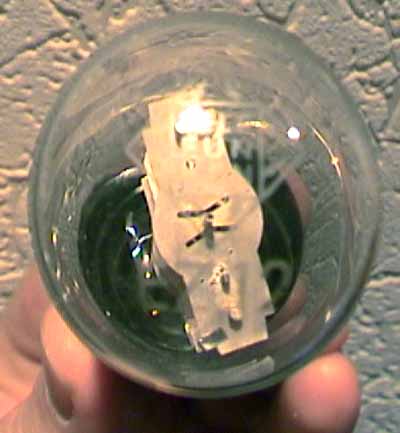

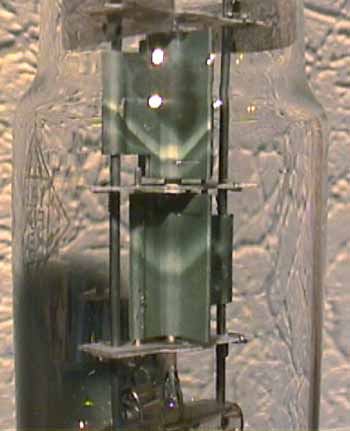

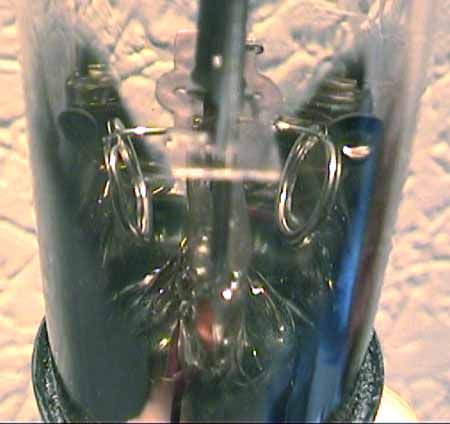

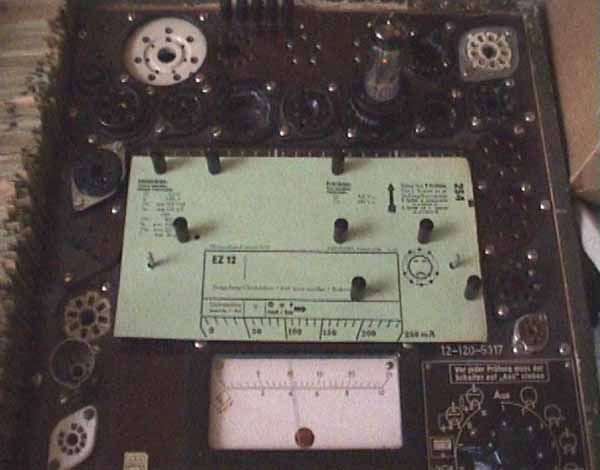

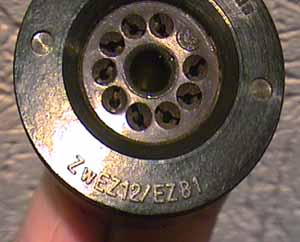

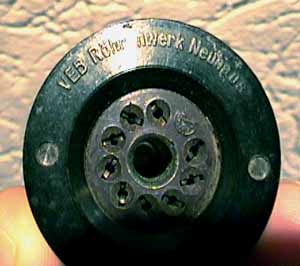

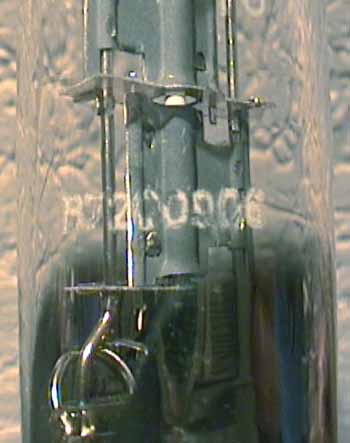

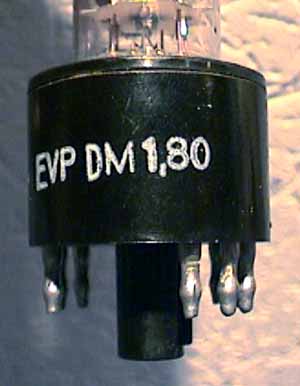

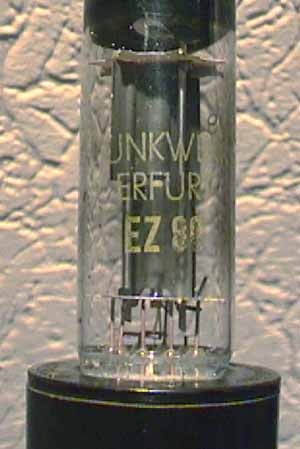

Diesen Ersatz-Adapter ersteigerte ich mir bei eBay. Bestückt sein sollte er, laut Aufdruck des Adapters, mit einer
EZ 81, er kam aber mit der EZ 80.
Solche Adapter wurden besonders in der ehem. DDR gebaut - sogar, wie man hier sieht, kommerziell. Immer schon gab es Bastler
die sich, weil eine bestimmte Röhre nicht beschaffbar war, eine andere Röhre als Ersatz verwendete. Eine beliebte
und verbreitete Idee war ein solcher Adapter. Auf meinen Seiten "Umsockelungen von Röhren" zeigte ich schon
etliche solcher Vorlagen, nach denen man sich einen Ersatz-Adapter nachbauen kann.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Telefunken zur EZ 12 platziert.

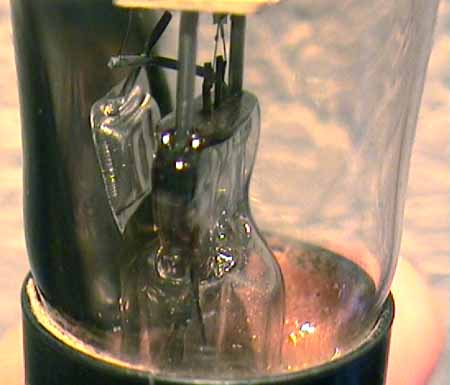

Die Zweiweg-Gleichrichterröhre EZ 35
Die EZ 35 wird mit 6,3 V/0,6 A beheizt, sie erzielt einen gleichgerichteten Strom von 70 mA bei max. 2 x 325 Veff
Netztrafospannung.

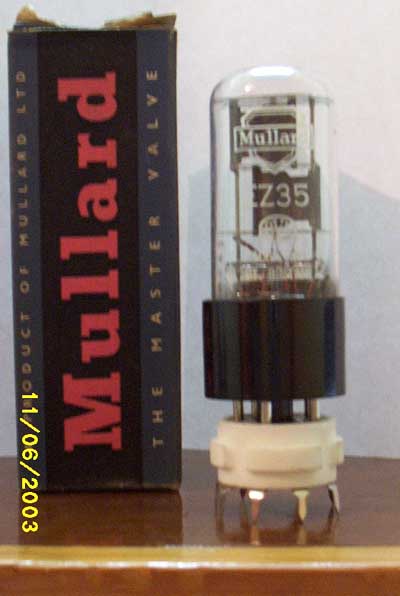

Die folgende EZ 35 stammt von Mullard (Philips)
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur EZ 35 platziert.

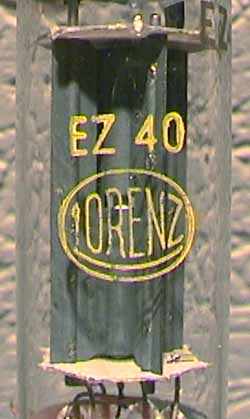

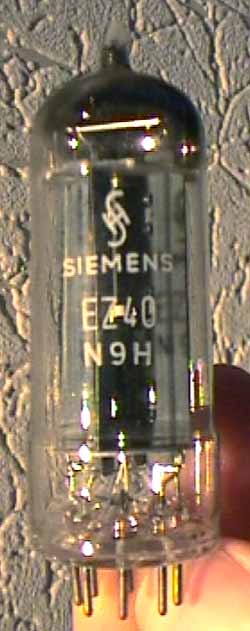

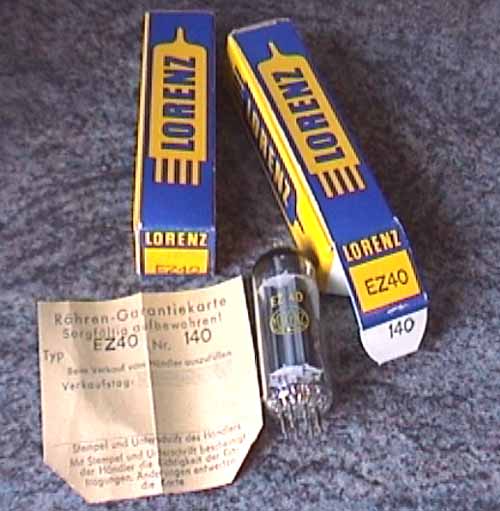

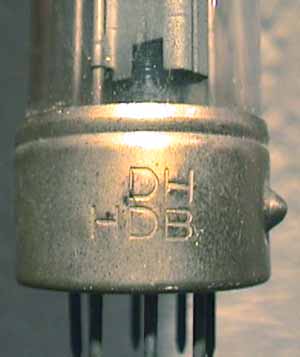

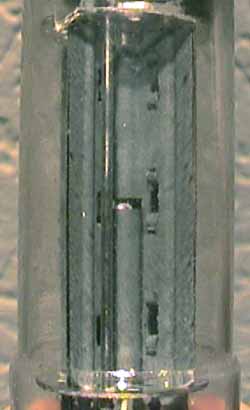

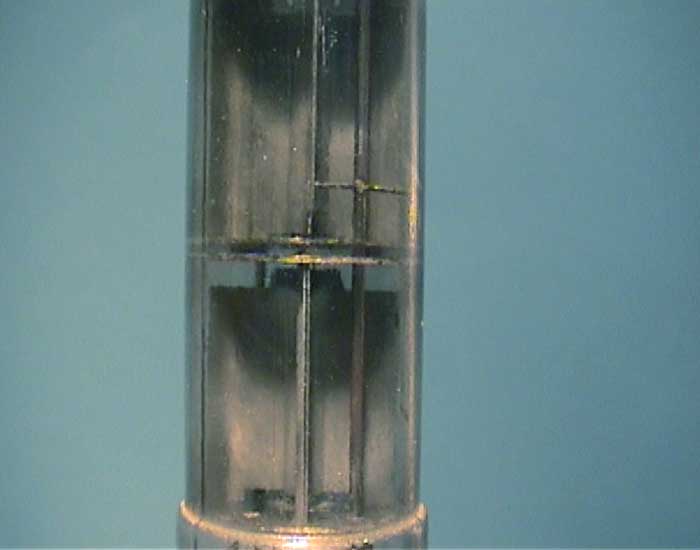

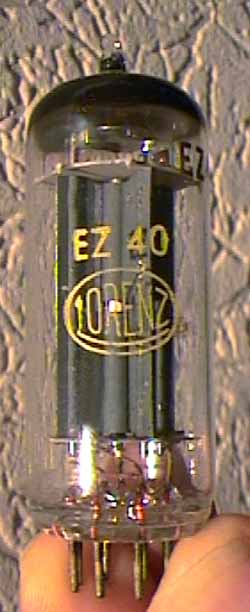

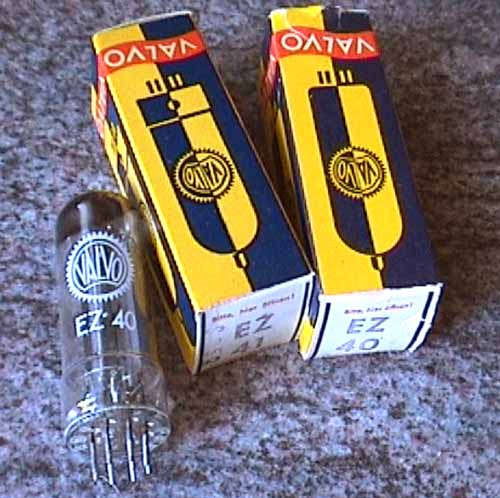

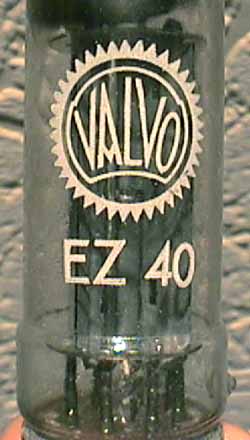

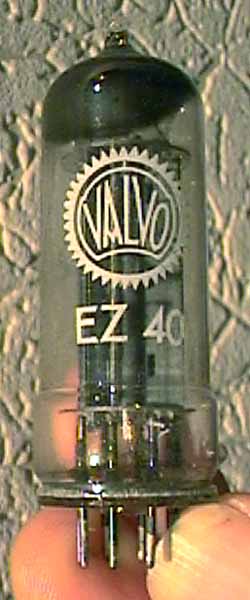

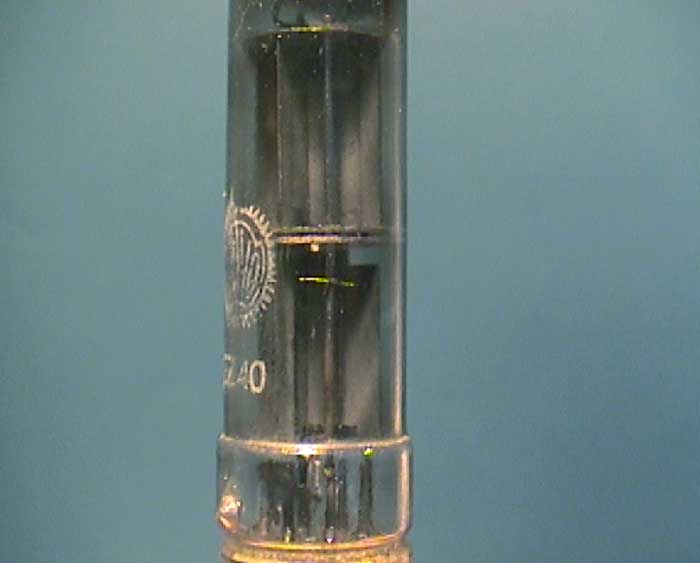

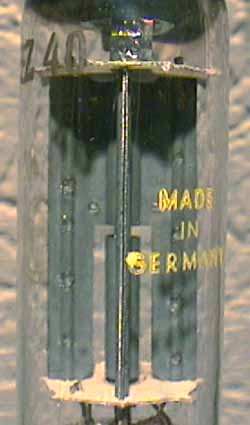

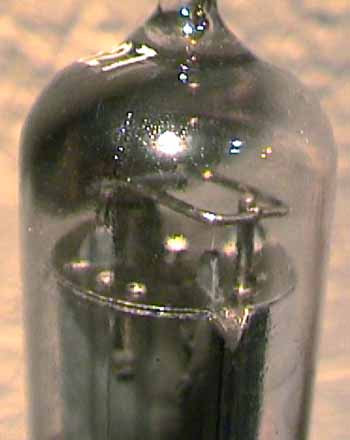

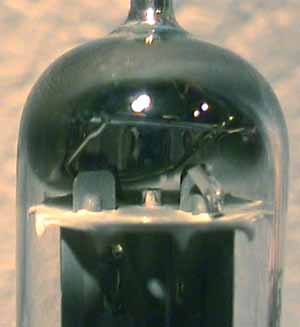

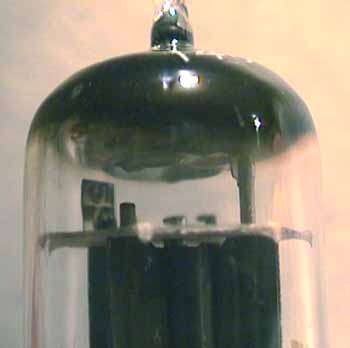

Die Rimlock - Zweiweg-Gleichrichterröhre EZ 40

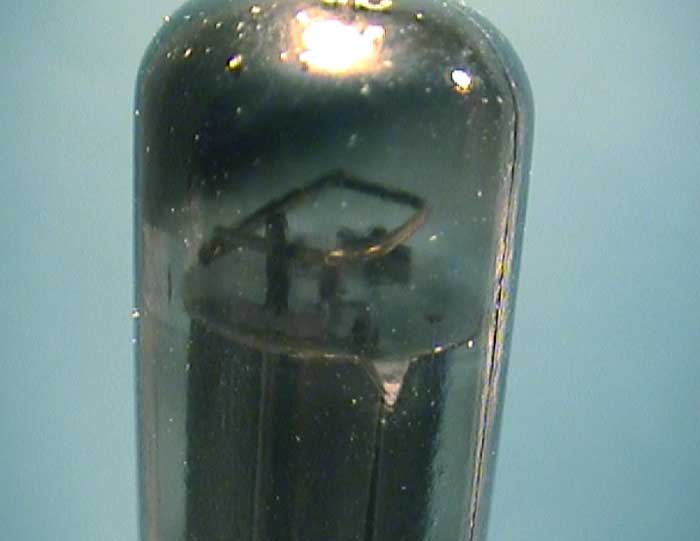

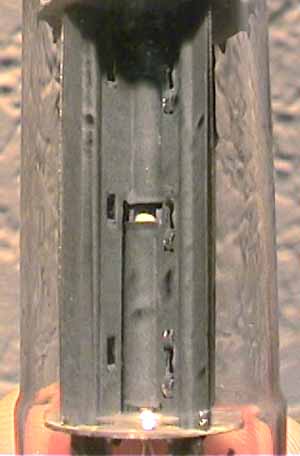

Die EZ 40 wird mit 6,3 V/0,6 A beheizt, sie erzielt einen gleichgerichteten Strom von 90 mA bei 2 x 250 Veff, max. 350
Veff Netztrafospannung.

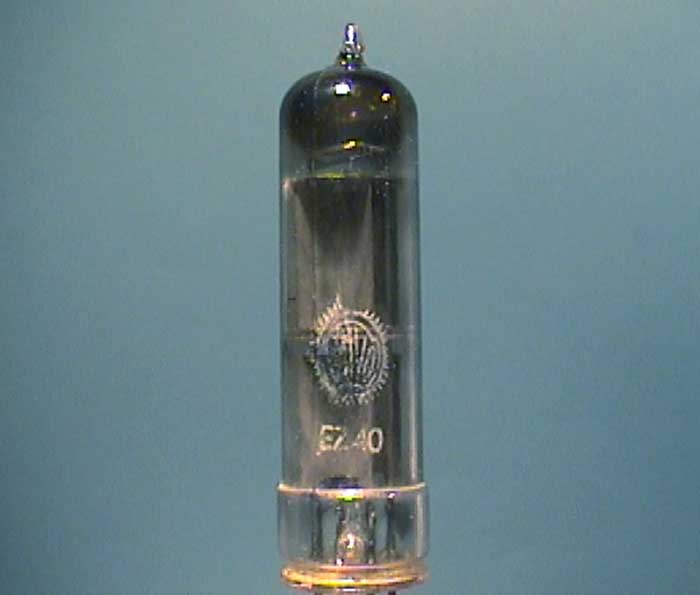

Als "die Zeit der großen Röhren" vorbei war und sich die kleinen Rimlock-Röhren durchsetzten,
kam um 1954 eine weitere EZ-Type auf den Markt, die EZ 40.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur EZ 40 platziert.

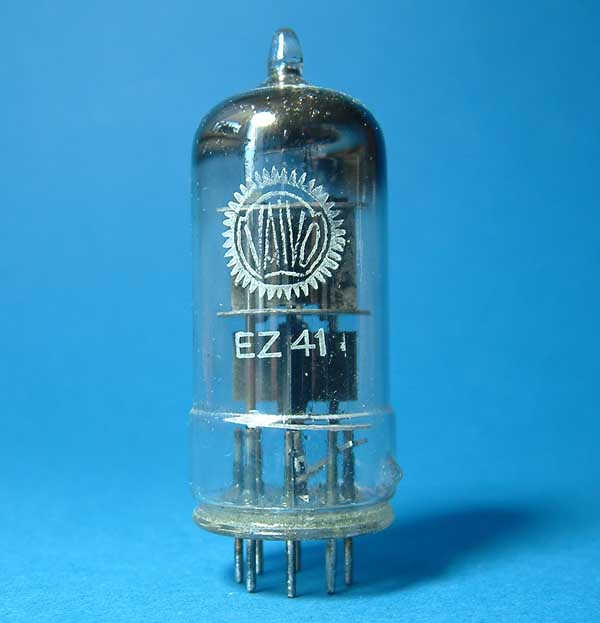

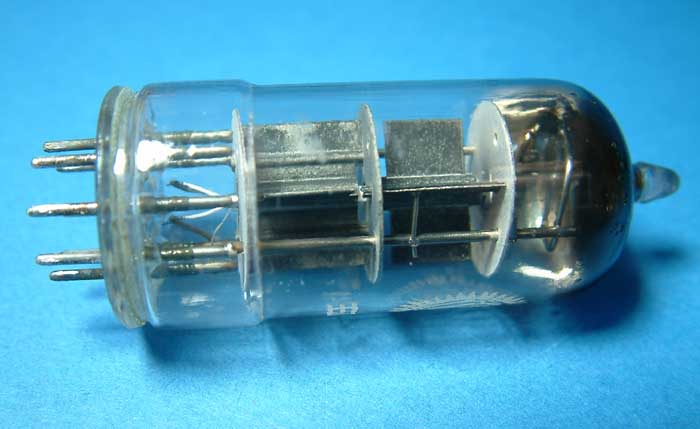

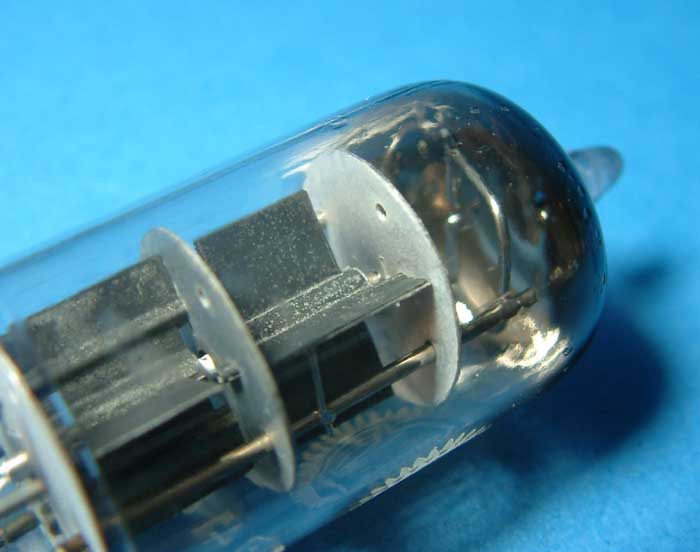

Die Rimlock - Zweiweg-Gleichrichterröhre EZ 41
Die EZ 41 wird mit 6,3 V/0,4 A beheizt, sie erzielt einen gleichgerichteten Strom von 60 mA bei 2 x 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem Datenblatt von
Philips zur EZ 41 platziert.
Die Zweiweg-Gleichrichterröhre EZ 90
Die EZ 90 wird mit 6,3 V/0,6 A beheizt, sie erzielt einen gleichgerichteten Strom von 70ma (max.210 mA)mA bei 2 x 325
Veff Netztrafospannung.

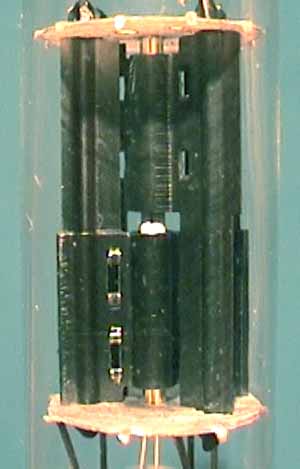

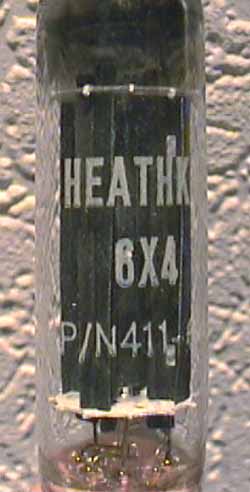

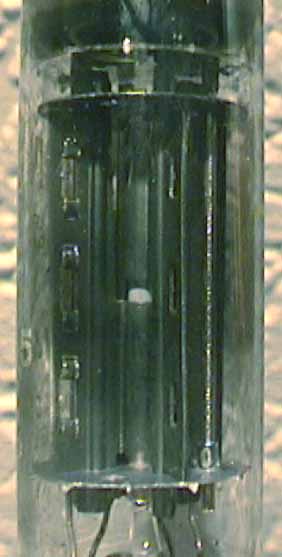

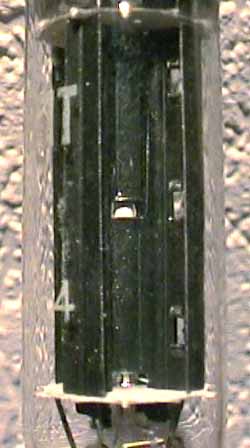

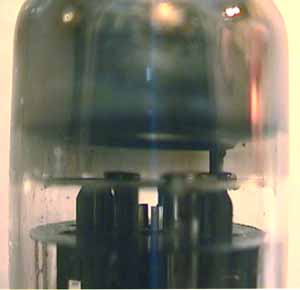

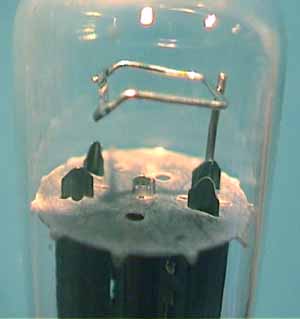

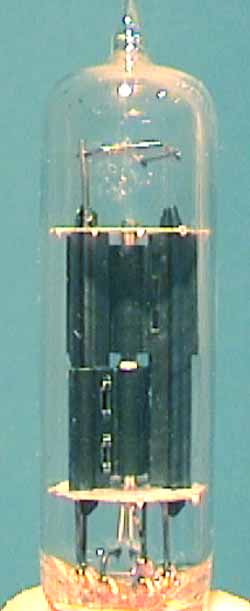

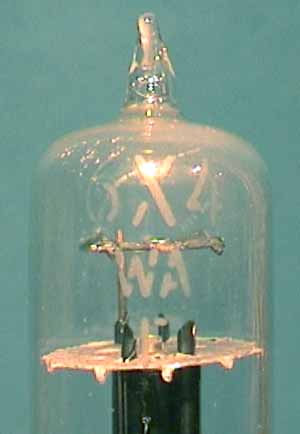

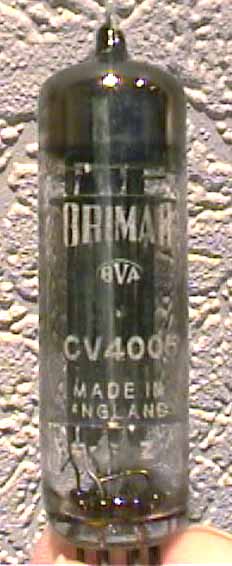

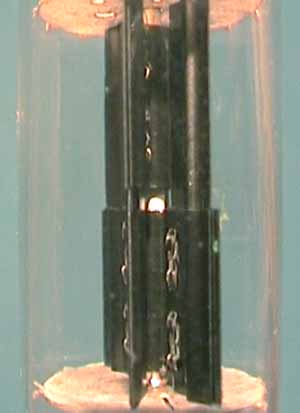

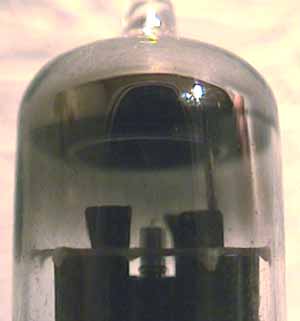

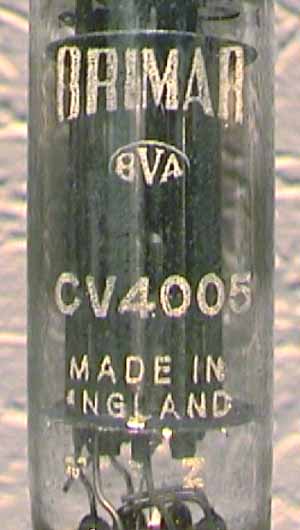

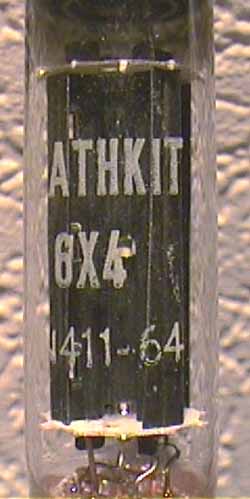

Diese Röhren, von denen ich mehrere in meinem Besitz habe, stammen vom engl. Hersteller Brimar. Dort wurden
sie unter der Bezeichnung CV 4005 hergestellt. Sie sind allesamt fast schwarz von innen - wobei ich nicht
sicher bin ob es Produktionstechnisch bedingt war oder ob es an übermäßiger Beanspruchung liegt. Die Daten
dieser Röhren sind jeweils aber noch völlig in Ordnung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur 6X4 WA platziert.
Die Rimlock - Zweiweg-Gleichrichterröhre EZ 113
Die Daten der EZ 113 sind völlig unbekannt, sie sind in keinem Handbuch zu finden.

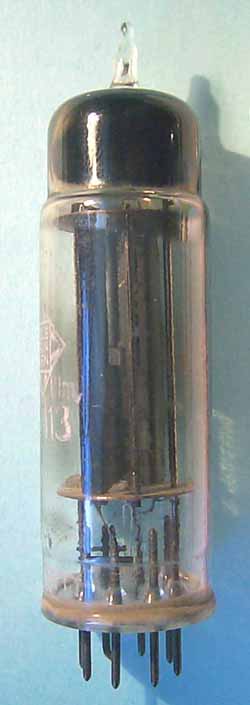

Diese Röhre, lt. Telefunken-Herstellungs-Code im August 1949 hergestellt, ist eine einmailige Rarität. Sie ist
ein Labormuster, ihre Entwicklung wurde letztendlich fallengelassen, sie wurde niemals in Serie produziert.

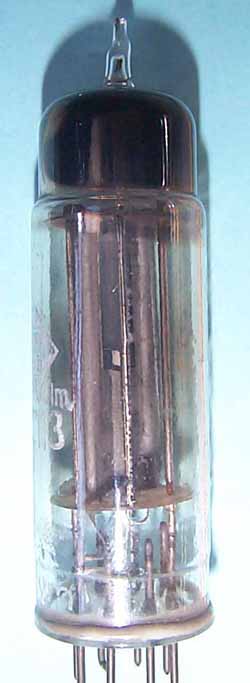

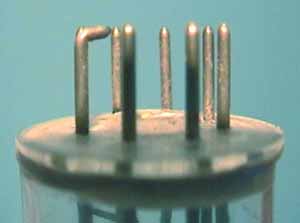

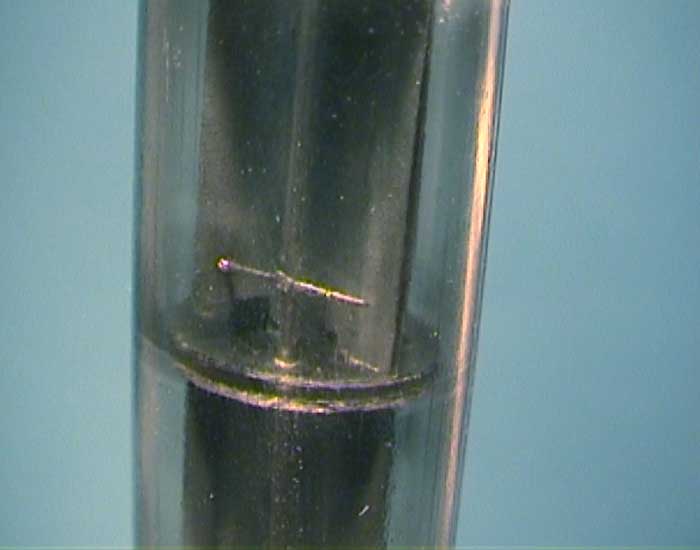

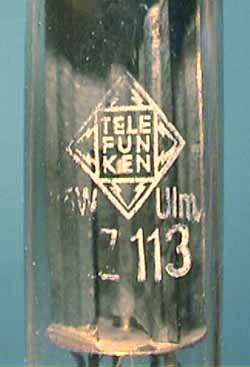

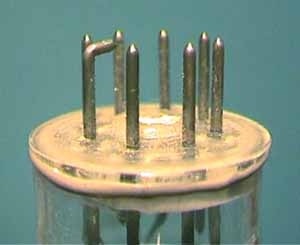

Der Kolbenfuss "erzählt" einiges über diese Röhre :

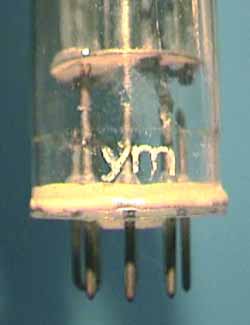

Die beiden Buchstaben "ym" verraten das Herstellungsdatum. - Laut Telefunken-Herstellungs-Code (nachzuschlagen auf
der Homepage von Hans-Thomas Schmidt, dort auf
der Seite TFK-Fertigungscode) wurde sie im August
1949 hergestellt. Die im Glaskolben eingepresste Verengung sollte den Metallkragen aufnehmen - zu dieser Zeit wurden die
Rimlock-Röhren noch ausschließlich mit Metallkragen gefertigt.

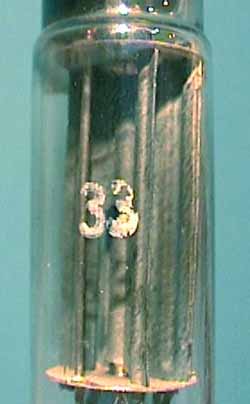

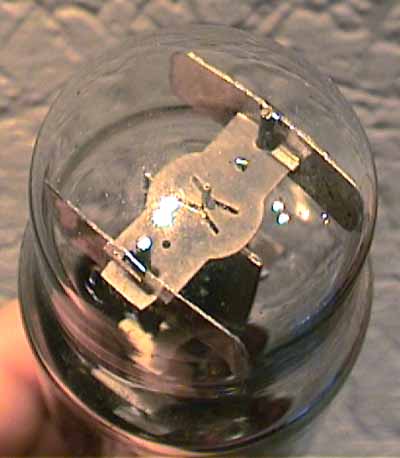

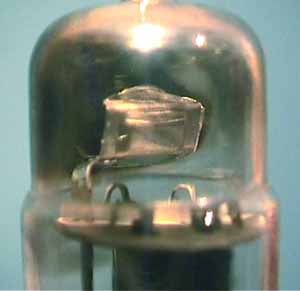

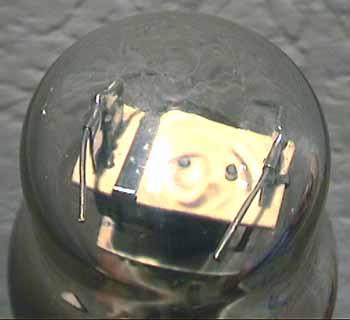

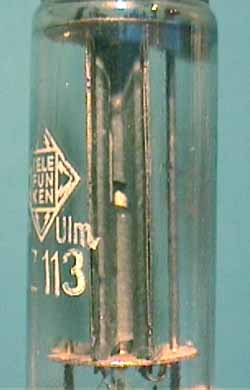

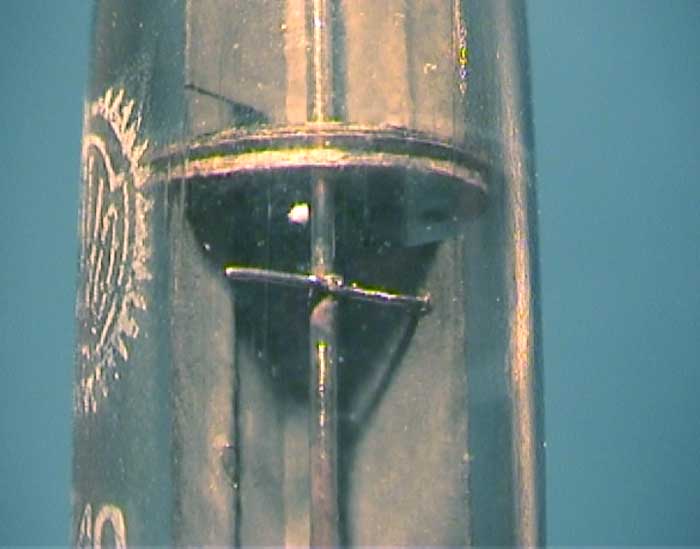

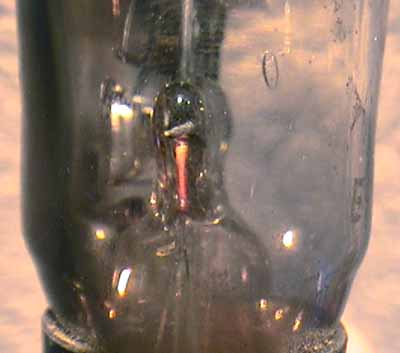

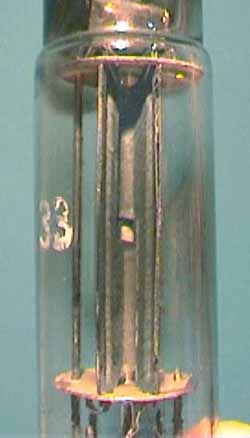

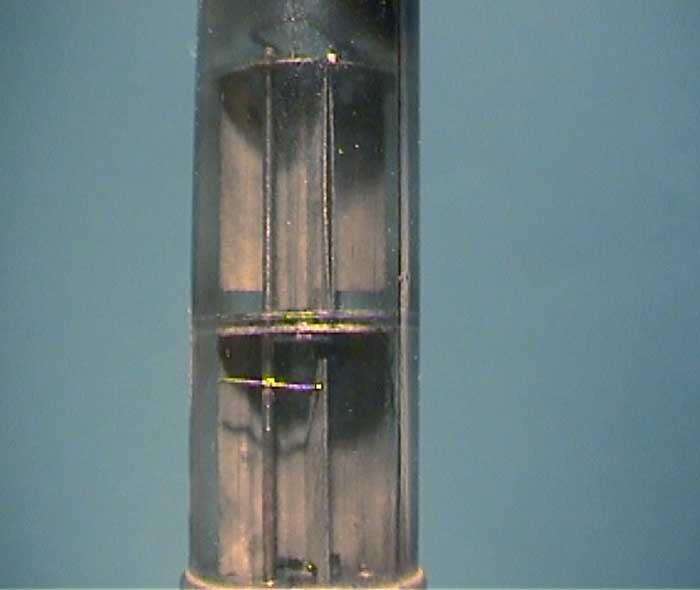

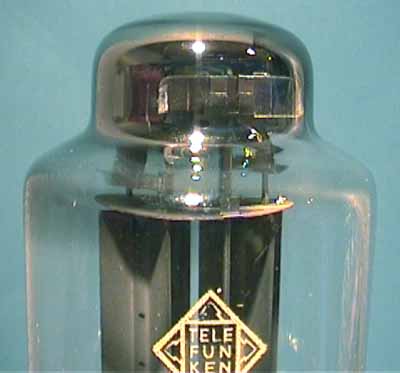

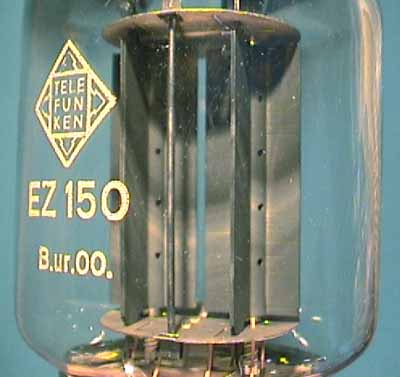

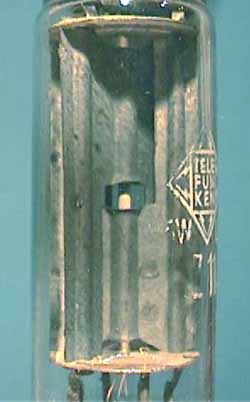

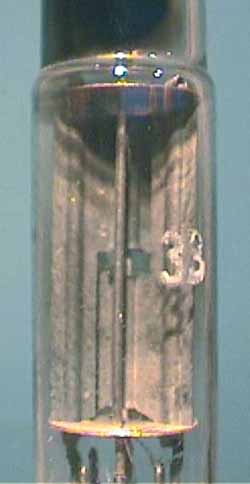

Die Anodenbleche stehen nicht, wie üblich, im 90-Grad-Winkel zueinander, sondern in einem engen Winkel. Dieses
versuche ich, mit den folgenden Fotos, zu verdeutlichen:

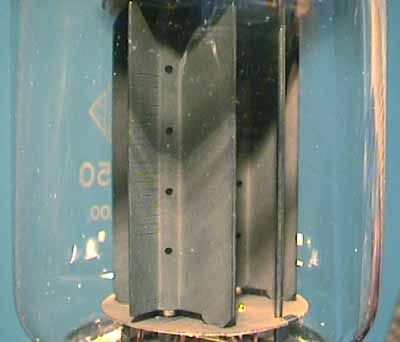

Die Zweiweg-Gleichrichterröhre EZ 150
Die EZ 150 wird mit 6,3 V/3 A beheizt, sie erzielt einen gleichgerichteten Strom von 550 mA bei 2 x 400 Veff und 380 mA
bei 2 x 600 Veff Netztrafospannung.

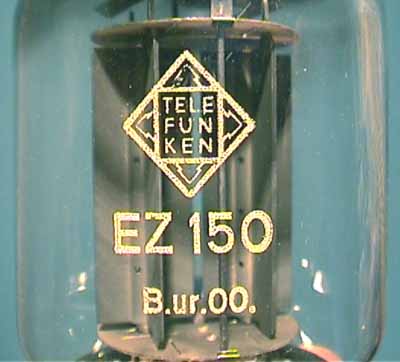

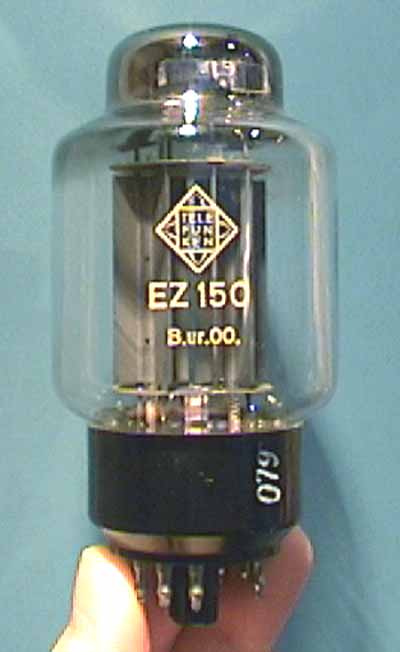

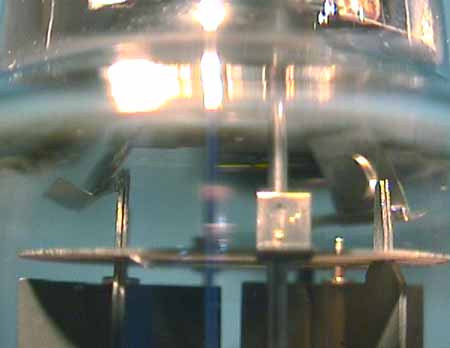

Die folgende EZ 150 stammt von Telefunken
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur EZ 150 platziert.

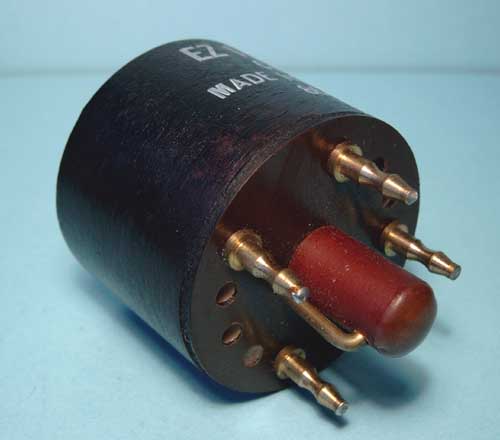

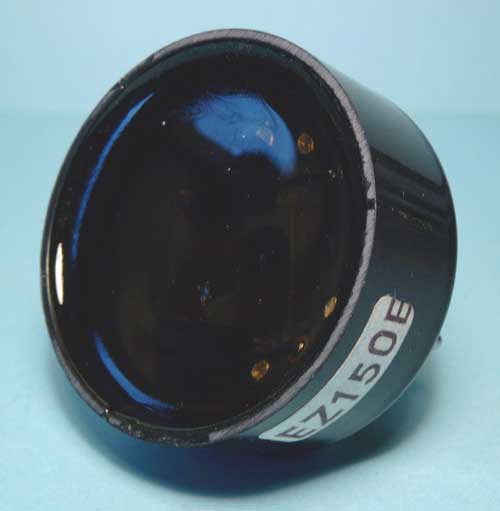

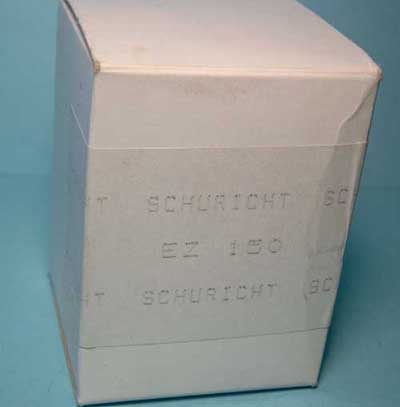

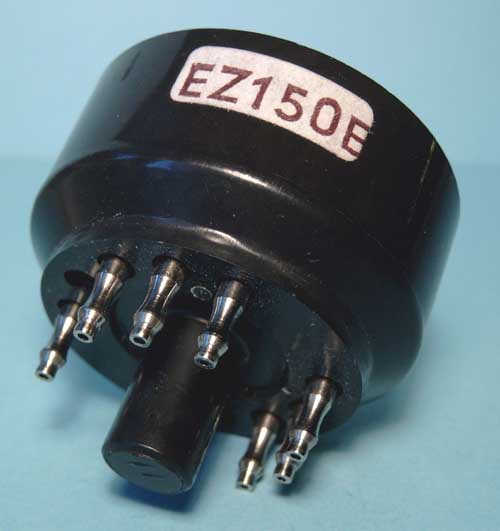

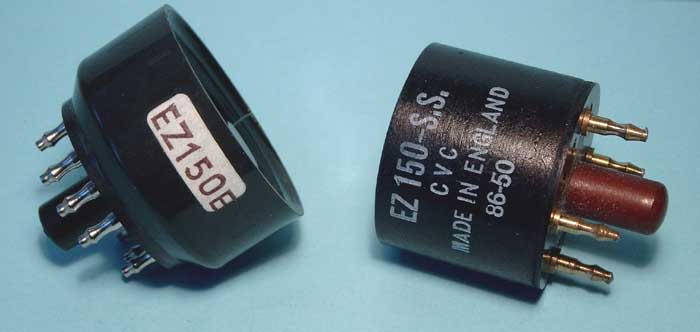

Von meinem Freund Paul erhielt ich zwei merkwürdige Exemplare geschenkt - er kaufte sie bei Schuricht als EZ 150-E.
Im Vertrauen ein 'Schnäppchen' machen zu können kaufte er sich gleich einen größeren Posten. - Paul
staunte nicht schlecht, als er sah was ihm da geliefert wurde... :

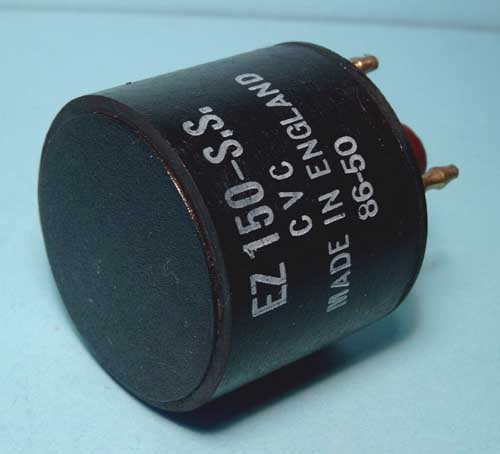

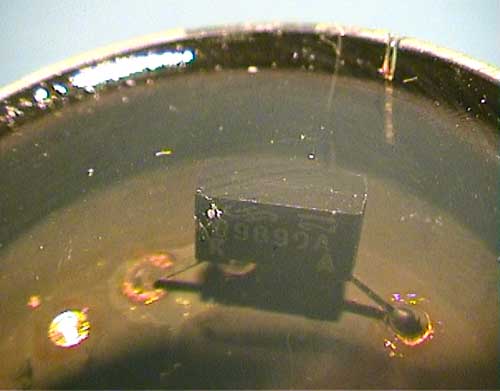

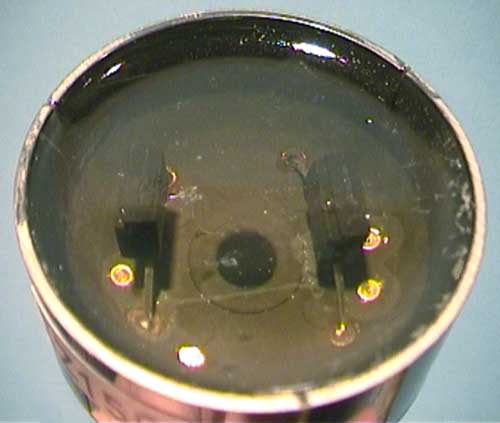

- Eine clevere Idee, zwei Dioden und einen Stahlröhrensockel als EZ 150 zu verkaufen.... ?
Wird fortgesetzt.
