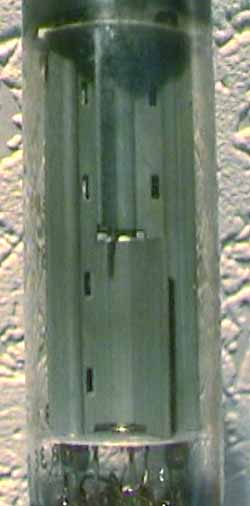

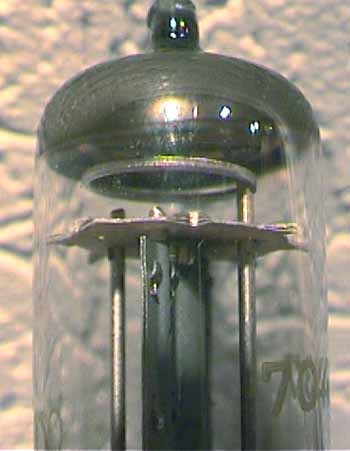

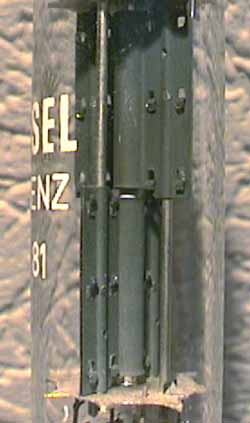

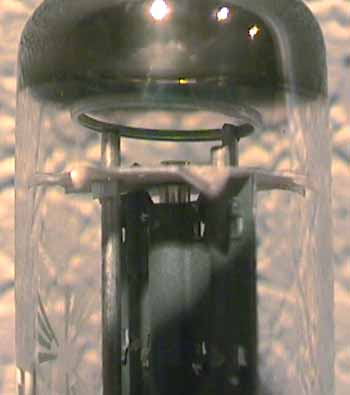

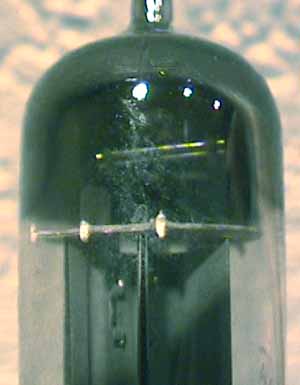

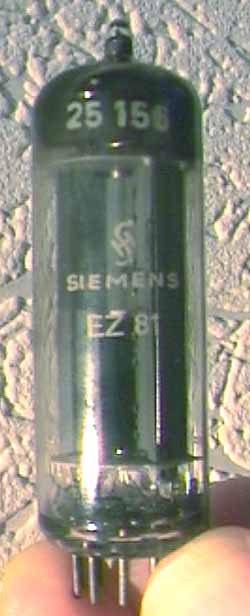

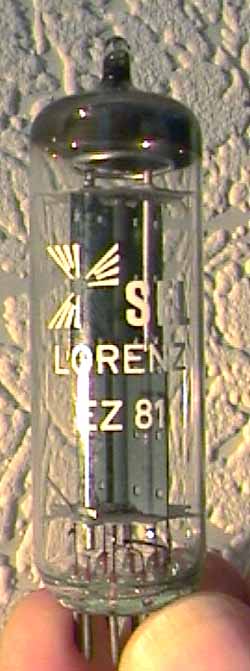

Die indirekt geheizte Zweiweg - Gleichrichter-Röhre EZ 81
Jegliche gewerbliche Nutzung wird hiermit untersagt!
Diese Seite befasst sich mit der Zweiweggleichrichter-Röhre EZ 81.
Die EZ 81 wird mit 6,3 V/1,0 A beheizt und erzielt einen gleichgerichteten Strom von 150 mA bei 2 x 300 Veff
Netztrafospannung.
Wichtiger Hinweis : Der max. zulässige Wert für den Ladekondensator CL
beträgt 50 µF und der Wicklungswiderstand RS des Netztransformators 2 x 240 Ohm.

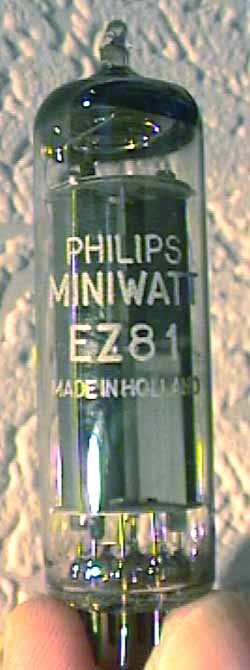

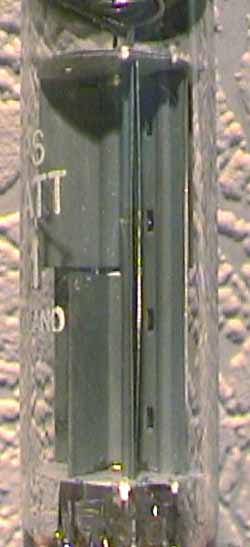

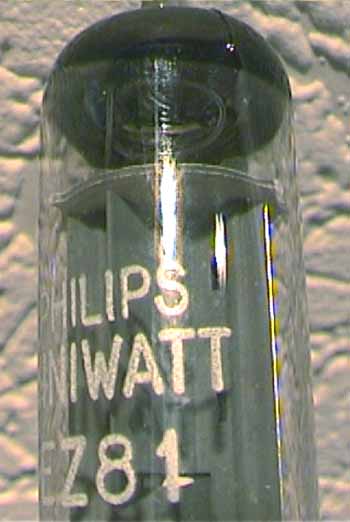

Als erstes die EZ 81 von Philips :

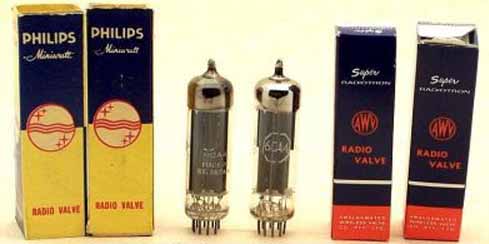

Eine weitere EZ 81 von Philips sowie von AWV fand ich bei eBay USA:
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur EZ 81 platziert.

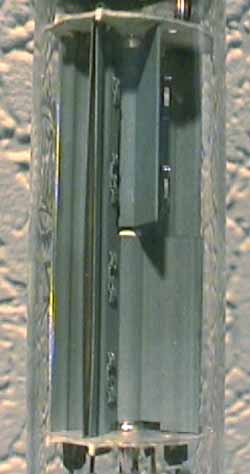

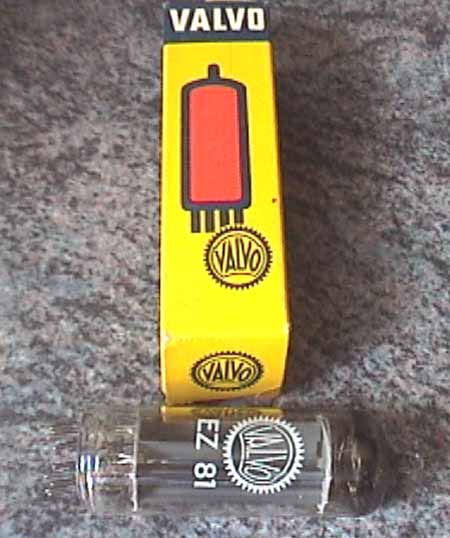

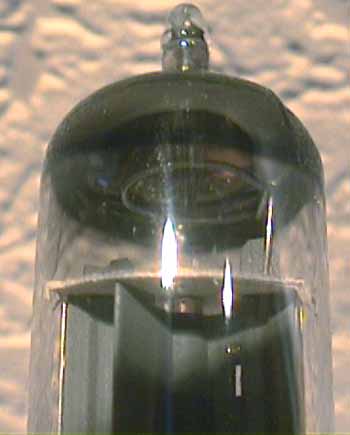

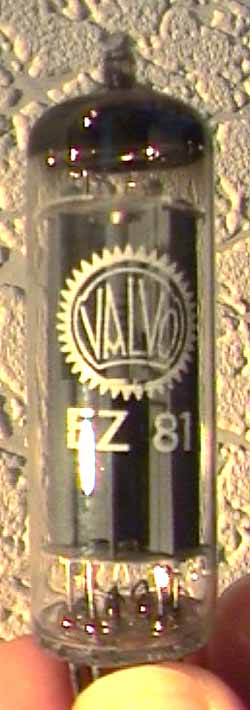

Es folgt die EZ 81 der Philips-Tochter Valvo :
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Valvo zur EZ 81 platziert.

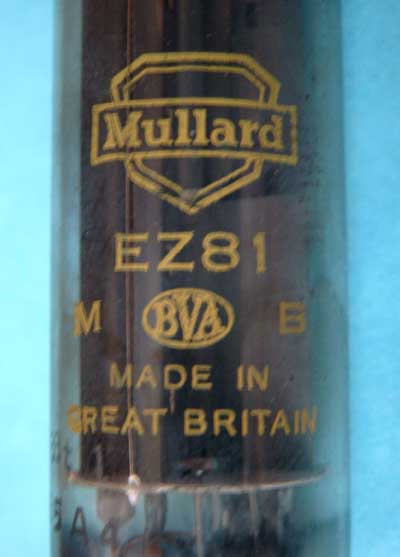

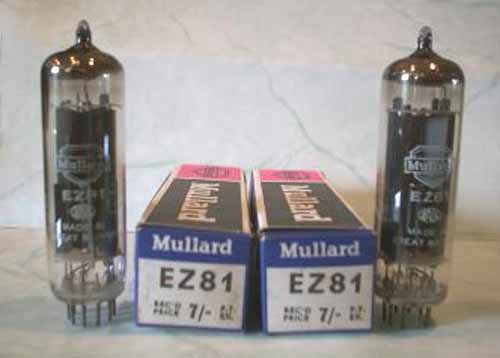

Von der englischen Philips-Tochter Mullard stammt diese EZ 81 (mit weisser Beschriftung) :

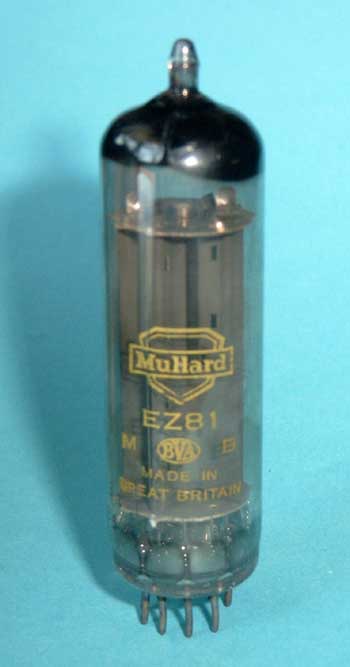

Die folgende Mullard-EZ 81 zeigt eine gelbe Beschriftung, wie sie für ausgesuchte Langlebe- (Mil.-) Röhren
typisch waren:

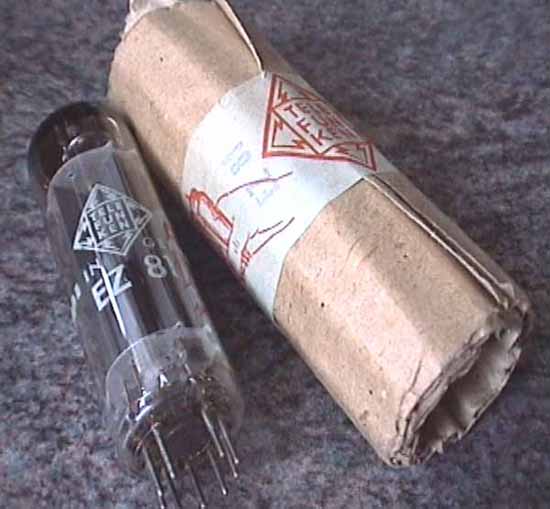

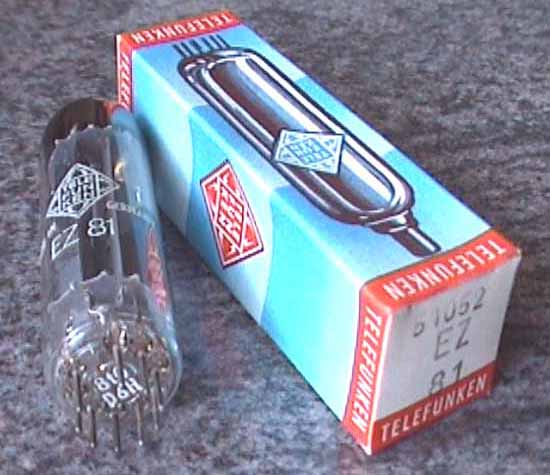

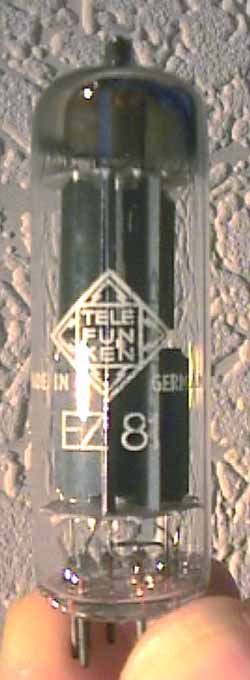

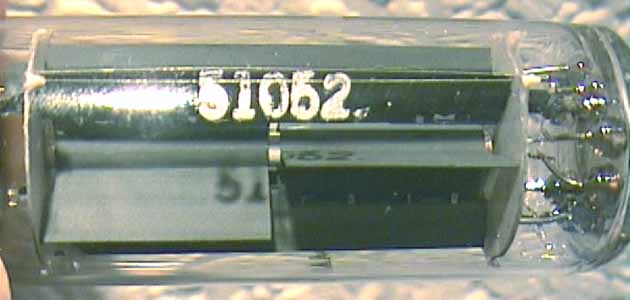

Als nächstes die EZ 81 von Telefunken :
Dank Carsten standen mir zwei verschiedene TFK-EZ 81 zur Verfügung. Unterschiede gab es sowohl in der Verpackung als
auch in der Form des Getter-Ringes.

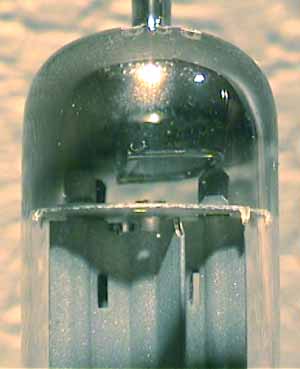

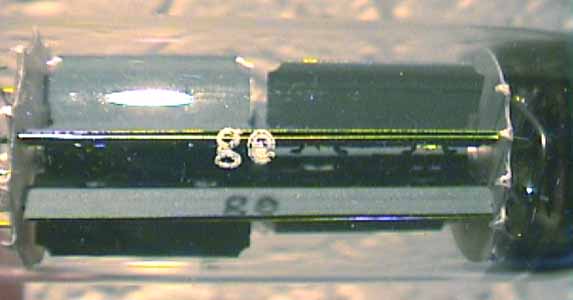

Die erste gezeigte hat an 2 gegenüberliegenden Seiten des Getter-Rings gerade Stege, die beiden anderen Seiten sind
gebogen.

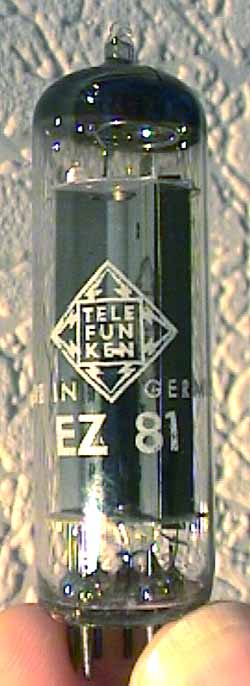

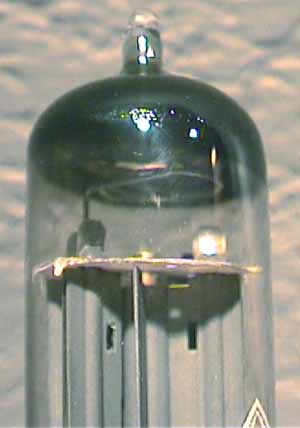

Die zweite EZ 81 hat nur an einer Seite des Getter-Rings eine gerade, der Rest des Rings ist normal rund ausgeführt.
- Auch ist der Schriftzug "EZ 81" deutlich fetter ausgeführt.

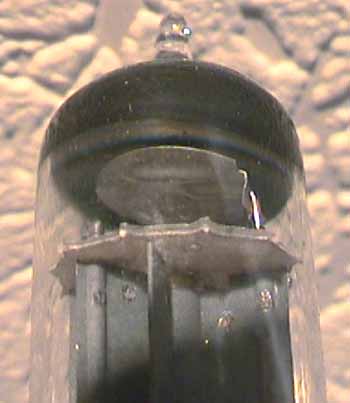

Von Tungsram habe ich zwei verschiedene Exemplare, scheinbar aus verschiedenen Werken.

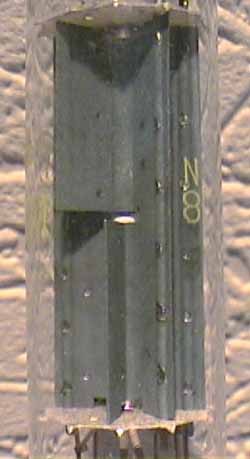

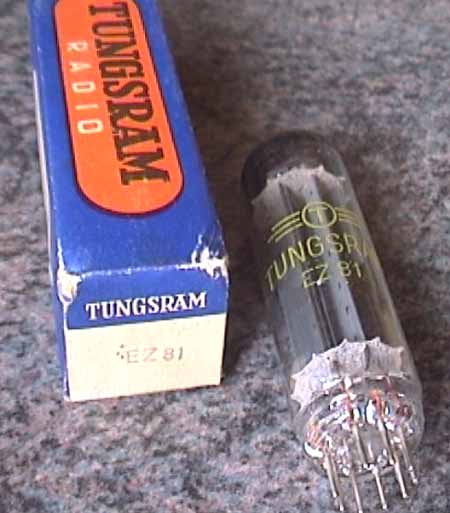

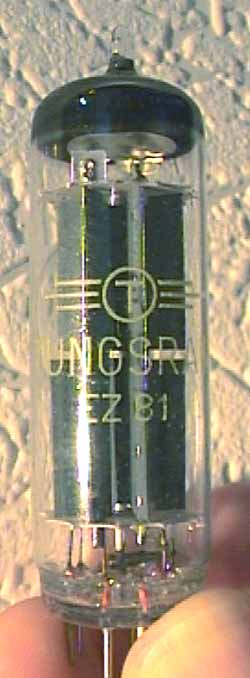

Das erste Exemplar ist mit einer gelben Farbe beschriftet :

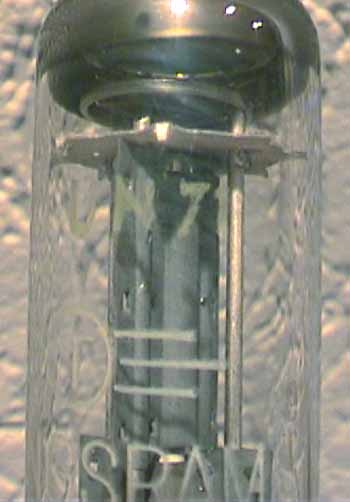

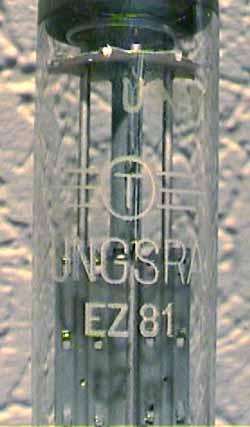

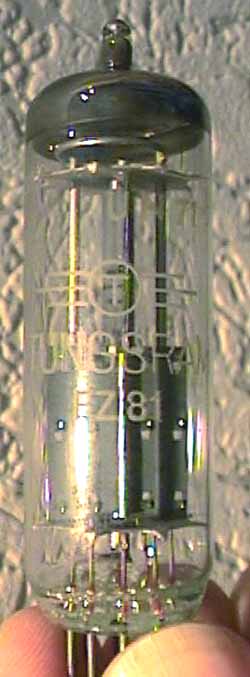

- und hier die zweite Tungsram-Type, mit weißer Schriftfarbe :

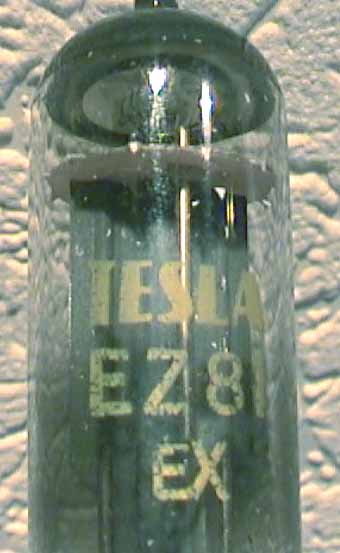

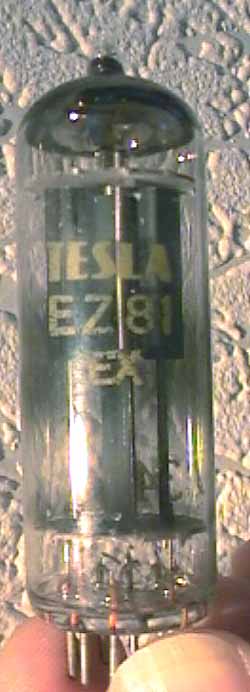

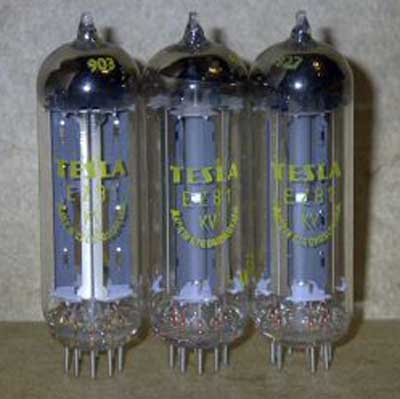

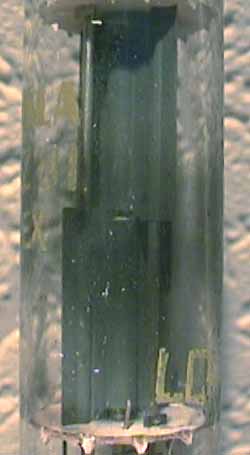

Es folgt die EZ 81 von Tesla :

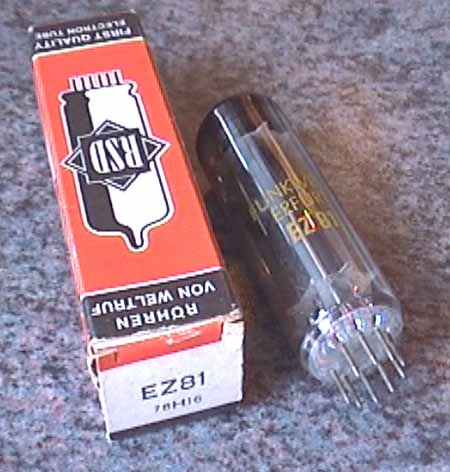

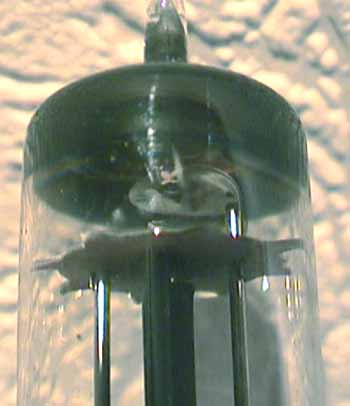

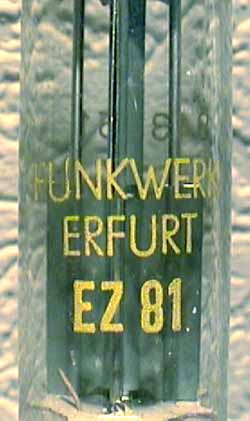

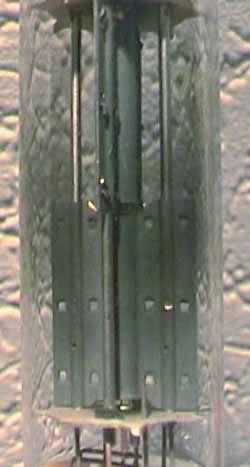

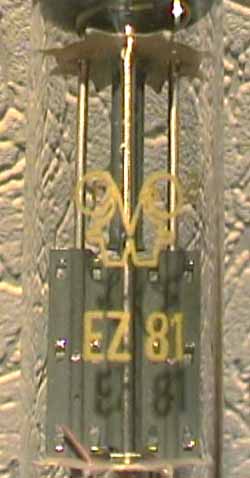

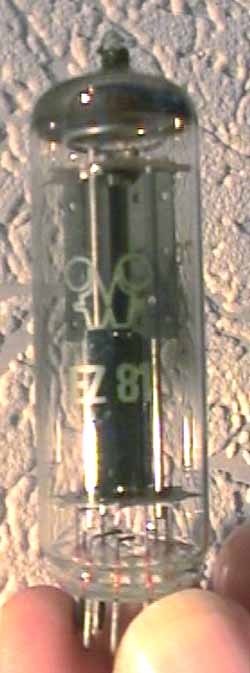

Vom ehemaligen DDR-Betrieb Funkwerk Erfurt stammt diese EZ 81 :

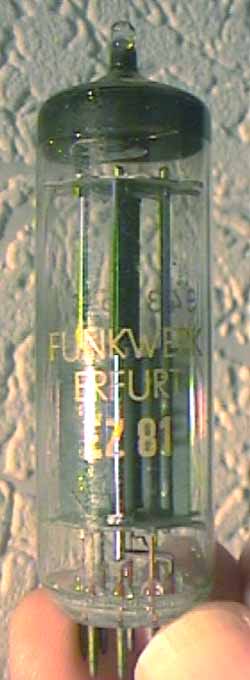

Auch aus dem Funkwerk Erfurt stammt diese EZ 81, mit der typischen "Funkwerk-Keule" die bei der vorherigen
Funkwerk Erfurt-Röhre jedoch nicht vorhanden war:

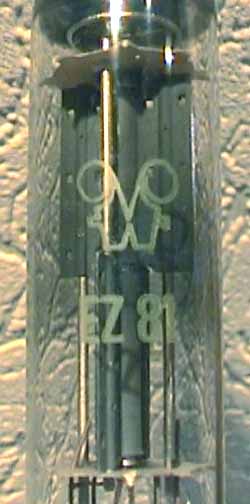

Mir liegen zwei verschiedenfarbig beschriftete Funkwerk Erfurt-Typen vor - die soeben vorgestellte mit grüner,
sowie eine zweite mit gelber Beschriftung - ansonsten sind sie völlig identisch.
Die folgenden Skizzen zeigen die verschiedenen Röhren-Logos der DDR-Röhrenwerke, die unter dem Sammelbegriff
RFT zusammengefasst waren:

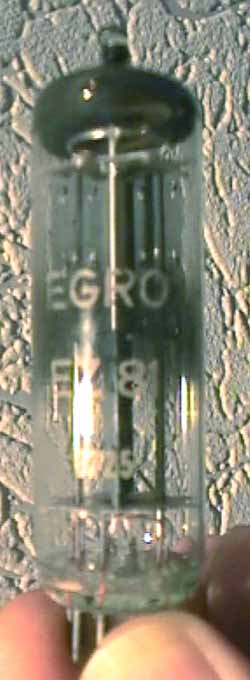

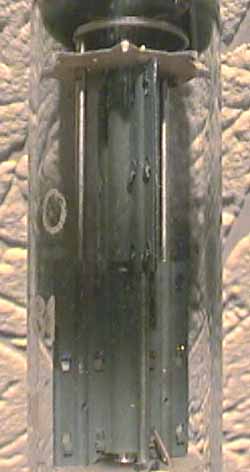

Von EGRO stammt diese EZ 81 :
( EGRO verkauft(e) mutmaßlich ausschließlich nur RFT-Röhren, also ist davon auszugehen daß auch diese
EZ 81 ein RFT-Produkt ist. )

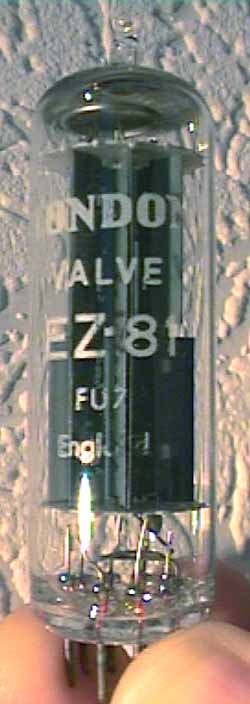

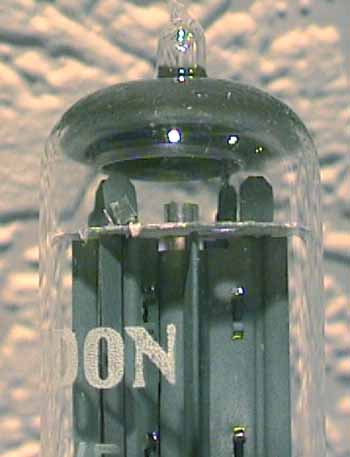

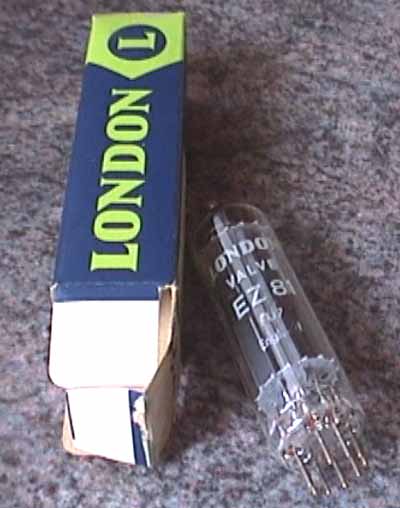

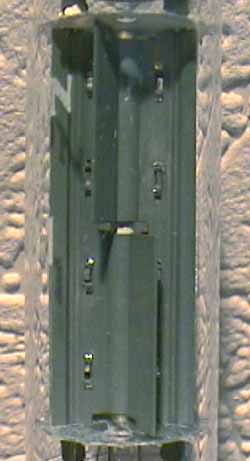

Die folgende EZ 81 stamt aus dem englischen Werk London :

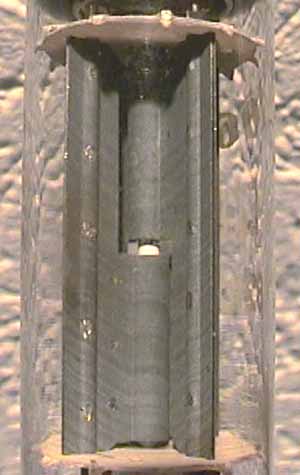

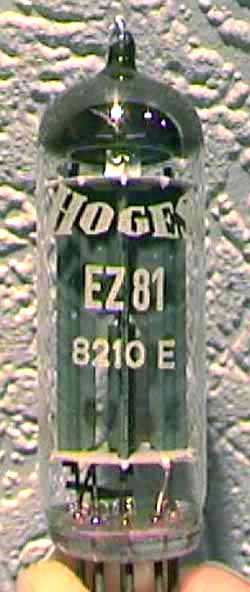

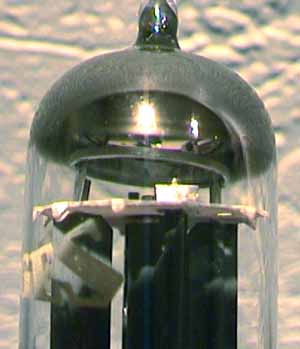

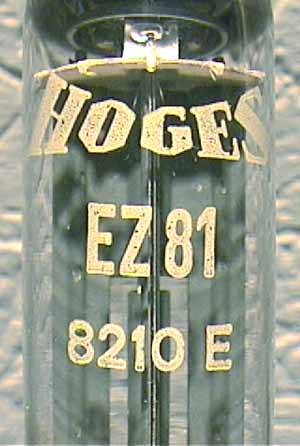

Die nächste EZ 81 stammt von Hoges

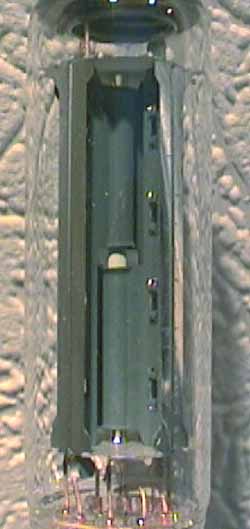

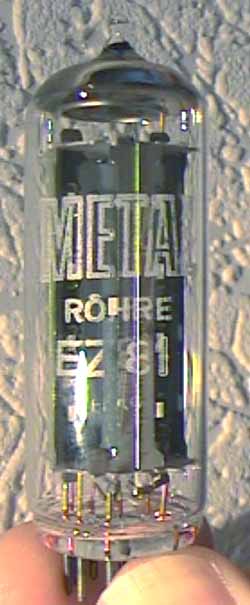

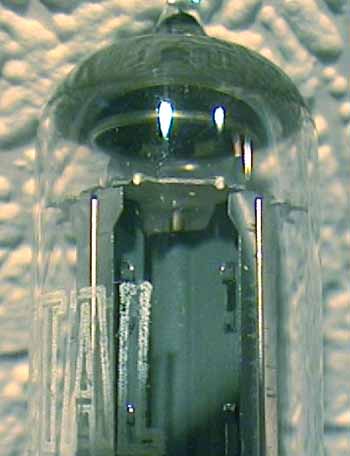

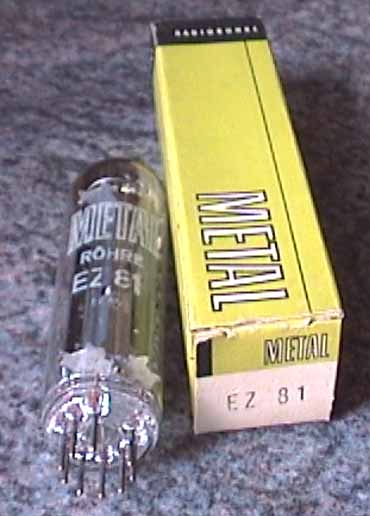

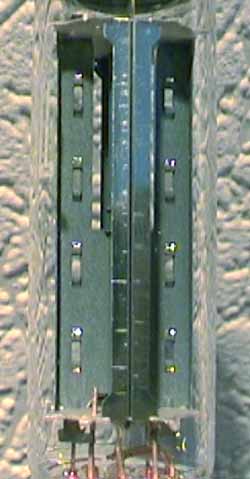

Von der Firma METAL stammt die folgende EZ 81 :

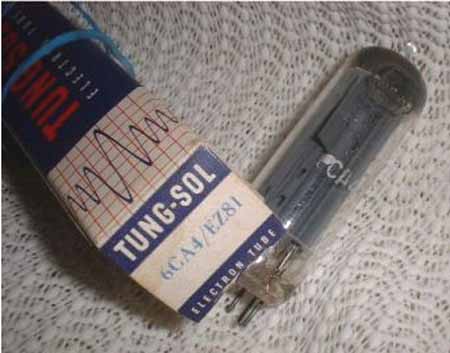

Von Tung-Sol, USA, stammt die folgende EZ 81, die in den USA auch als 6 CA 4 bekannt ist :

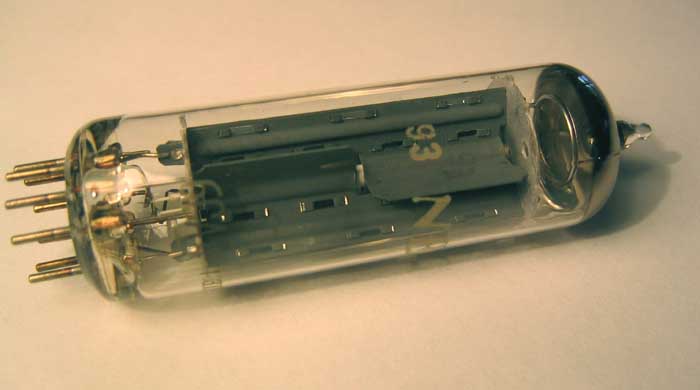

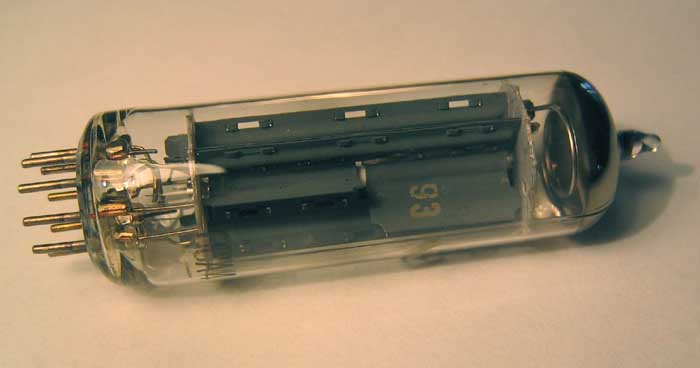

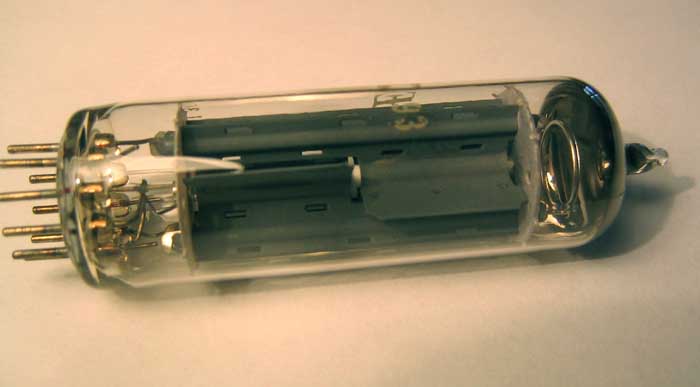

Von NEC, Japan, stammt die folgende 6CA4 (= EZ81), deren Bilder ich von Lari Valent erhielt, vielen Dank an ihn!
