Diese Seite befasst sich mit den Gleichrichter-Röhren der Y-Baureihe.
Wichtiger Hinweis : Im Individualfall ist der jeweilige Wert für den Ladekondensator CL
und der Wicklungswiderstand RS des Netztransformators aus den entsprechenden Röhrentabellen
abzulesen.

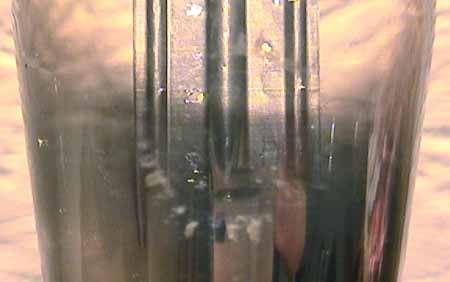

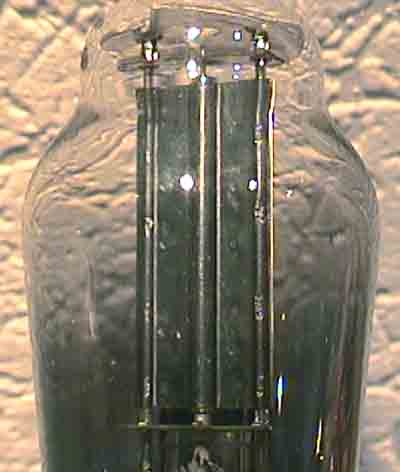

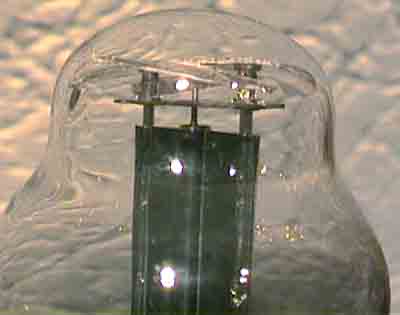

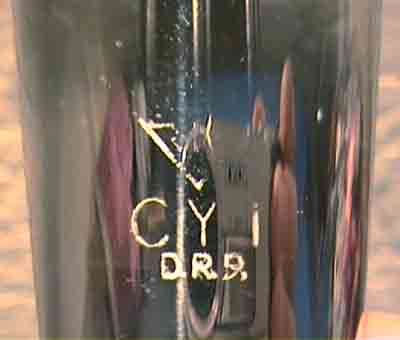

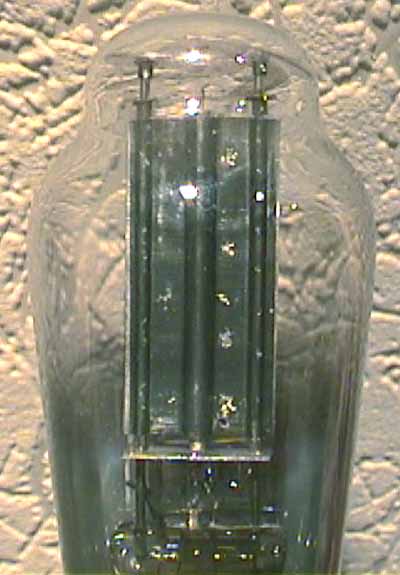

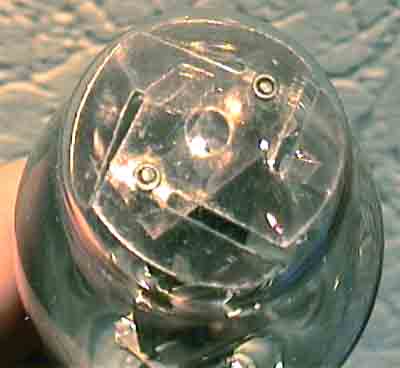

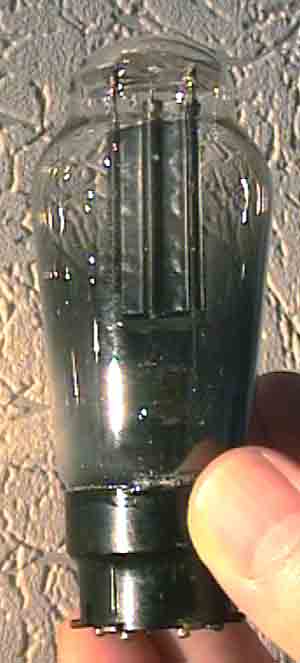

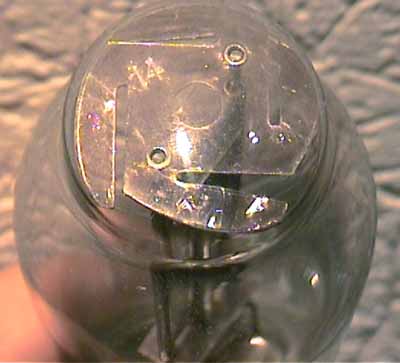

Die indirekt geheizte Einweg-Gleichrichterröhre CY 1
Die CY 1 wird mit 20 V/0,2 A beheizt, sie erzielt einen gleichgerichteten Strom von 80 mA bei 250 Veff Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur CY 1 platziert.

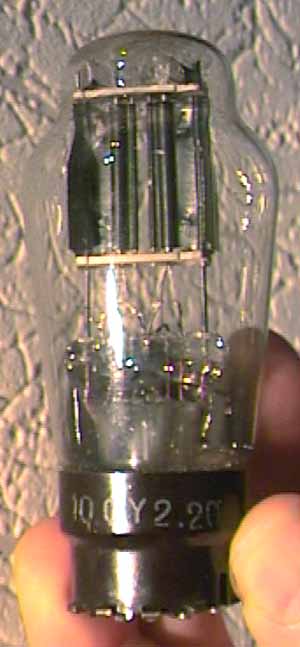

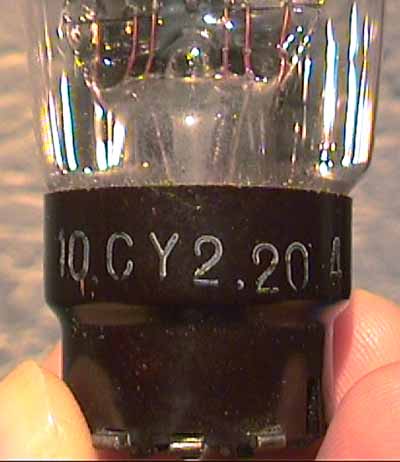

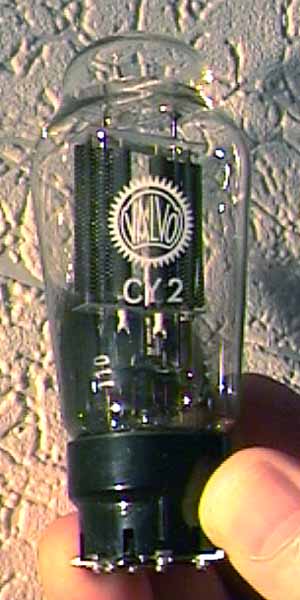

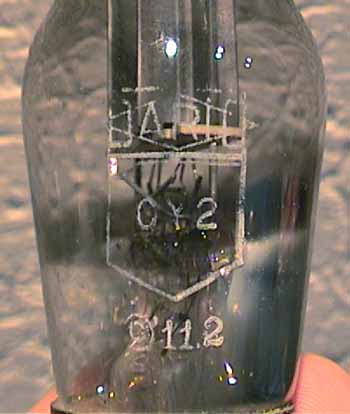

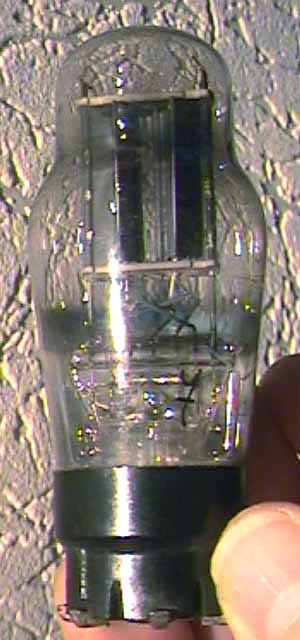

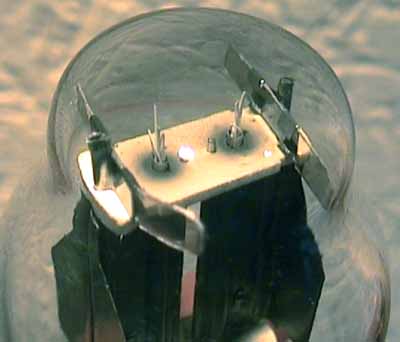

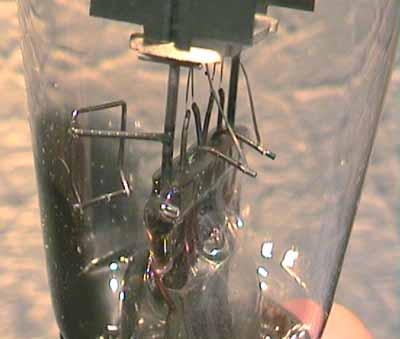

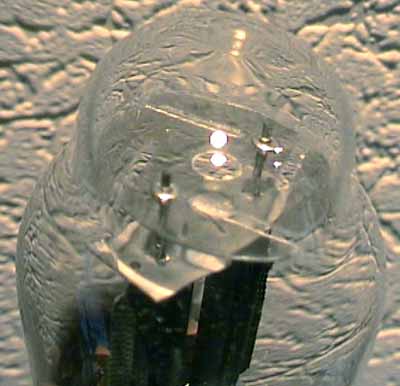

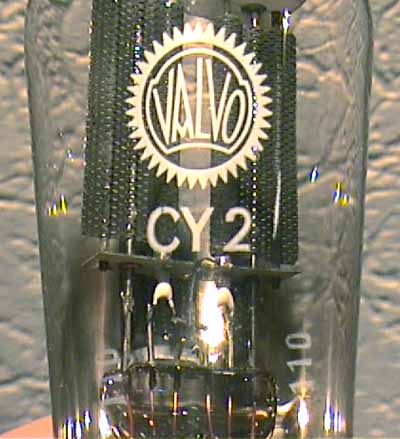

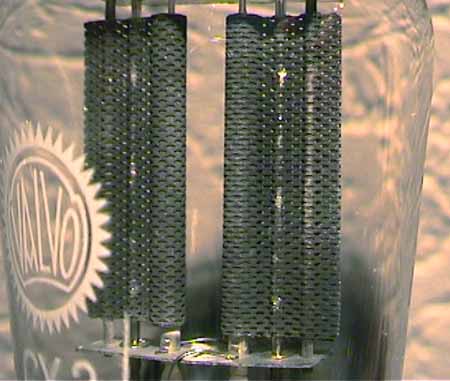

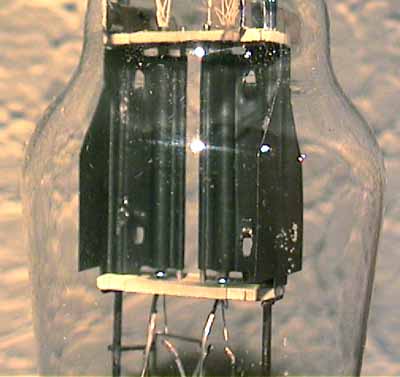

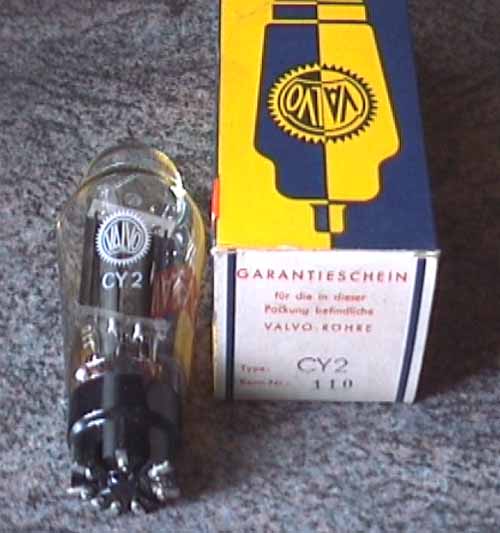

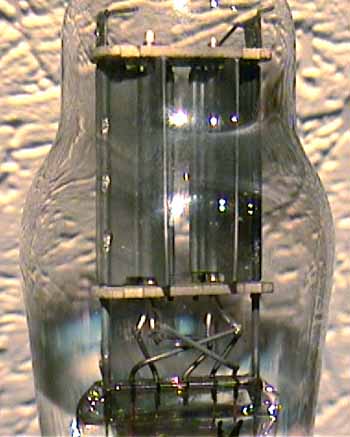

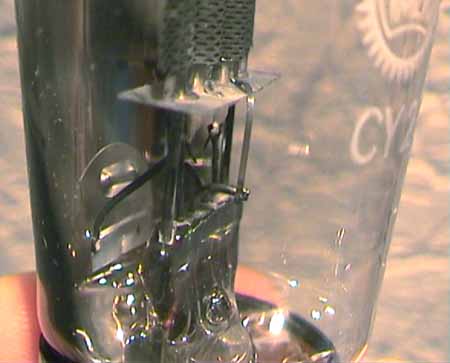

Die indirekt geheizte Zweiweg-Gleichrichterröhre CY 2
Die CY 2 wird mit 30 V/0,2 A beheizt, sie erzielt einen gleichgerichteten Strom von 120 mA bei 2 x 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur CY 2 platziert.

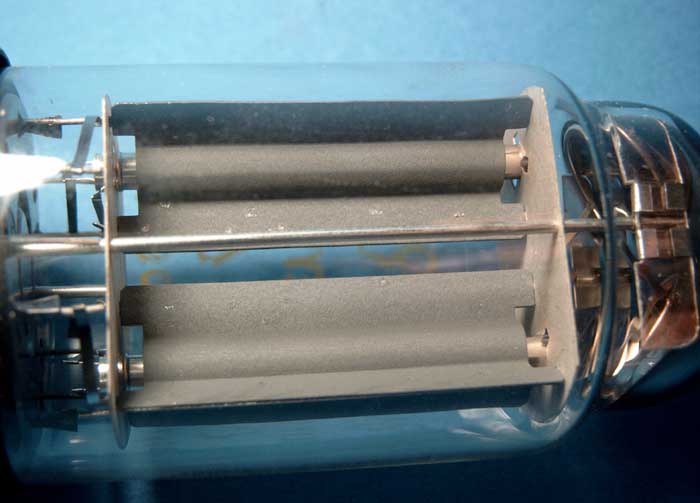

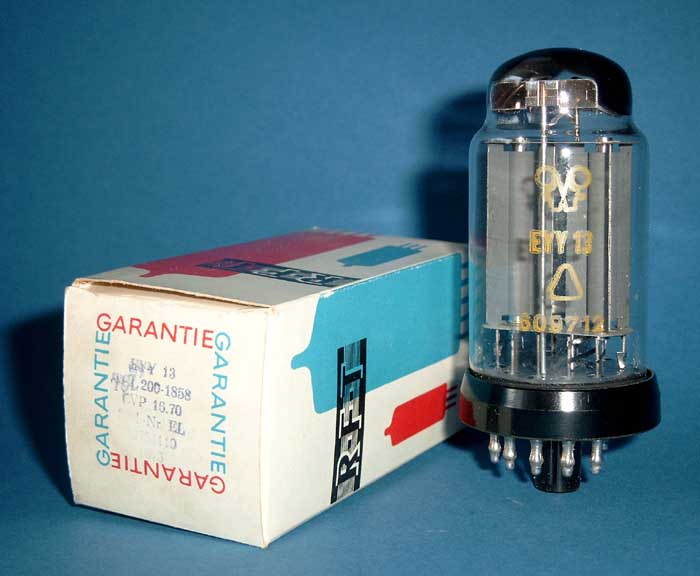

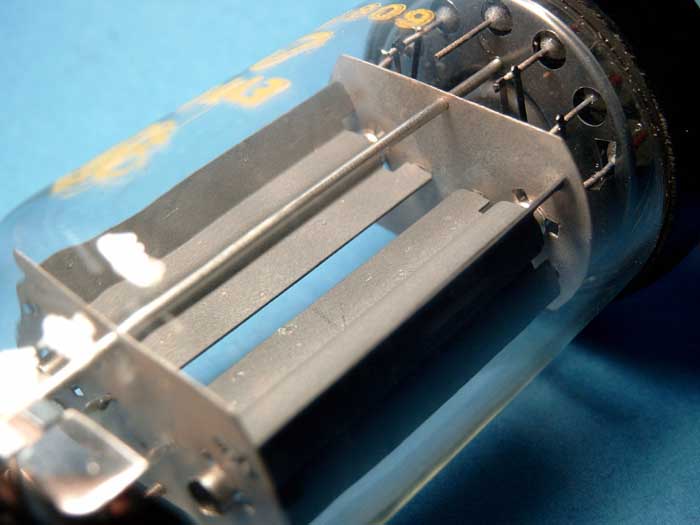

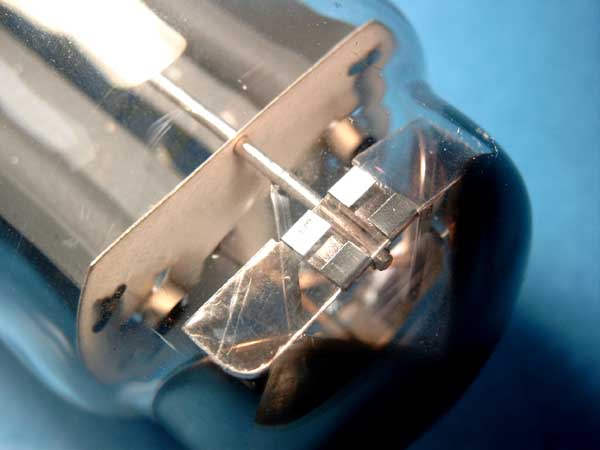

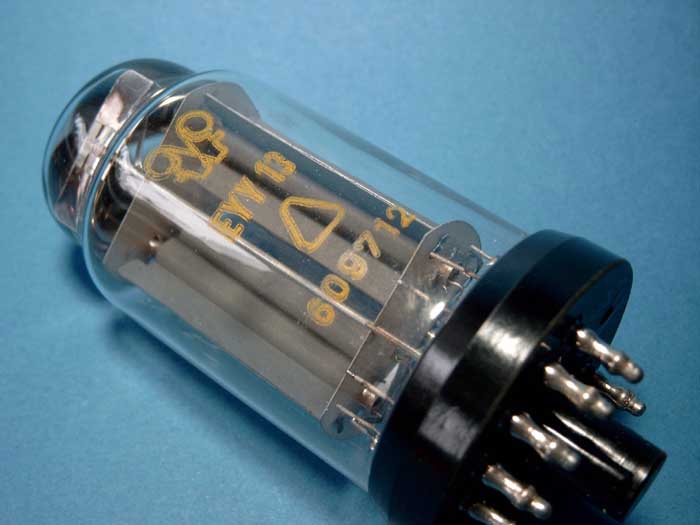

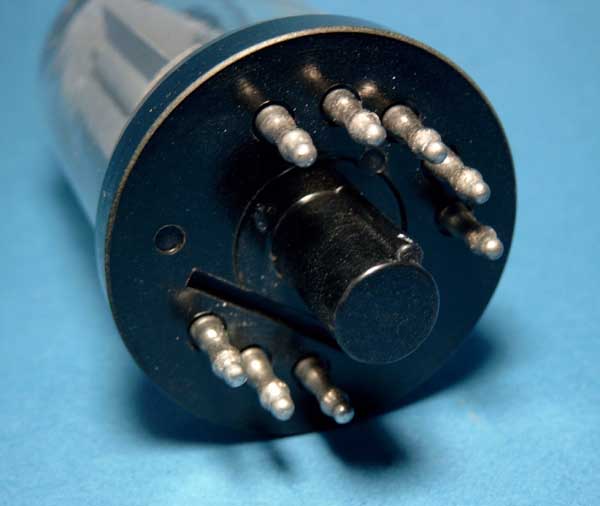

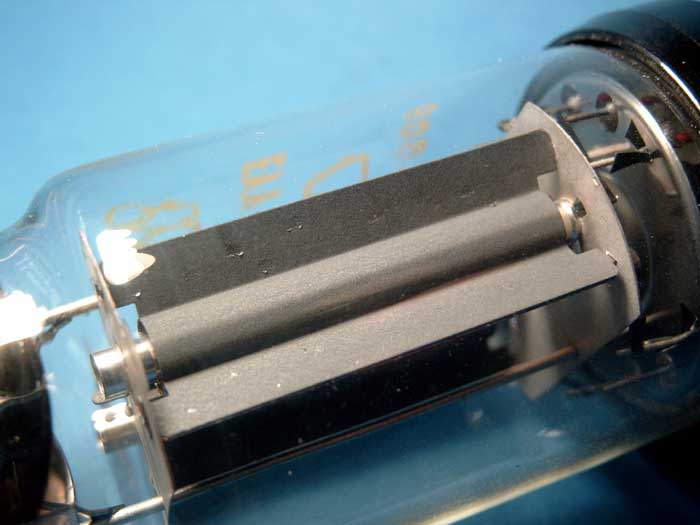

Die indirekt geheizte Zweiweg-Gleichrichterröhre EYY 13
Die EYY 13 wird mit 6,3 V/2,5 A beheizt, sie erzielt einen gleichgerichteten Strom von 2 x 300 mA bei 2 x 400 Veff
Netztrafospannung.
Die EYY 13 wurde von der RFT (DDR) hergestellt.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem Datenblatt
von RFT zur EYY 13 platziert.

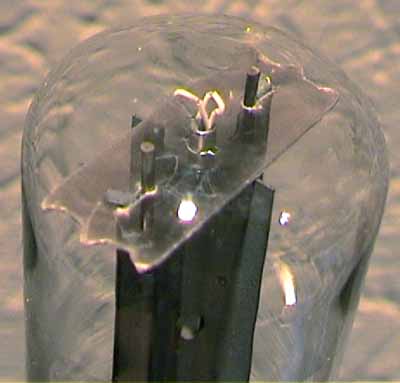

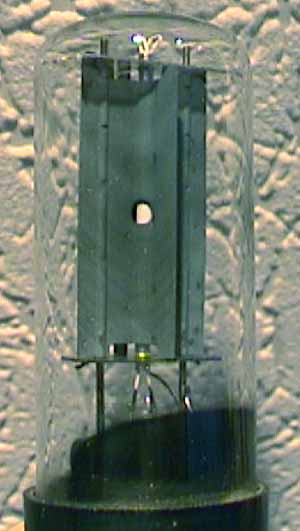

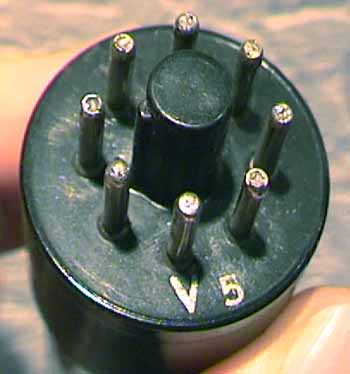

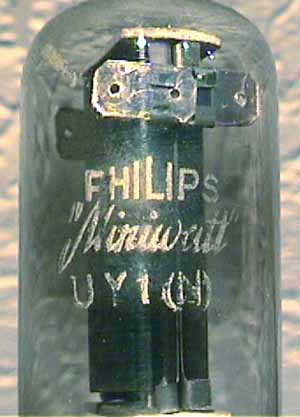

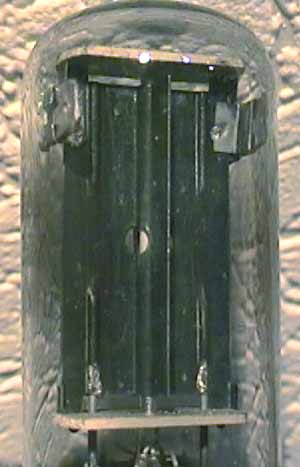

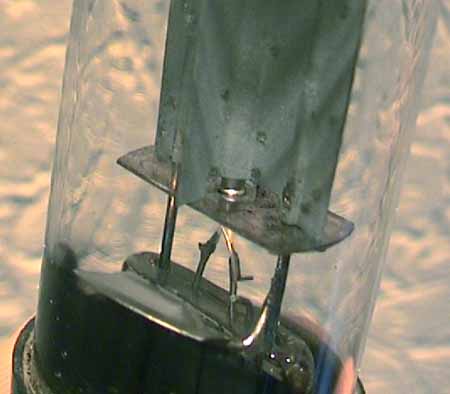

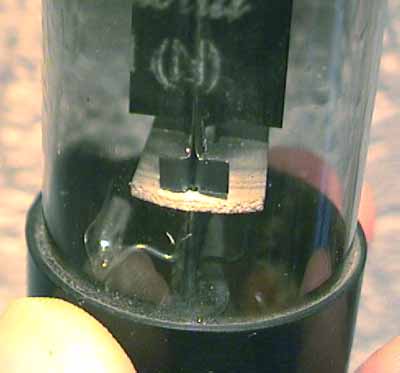

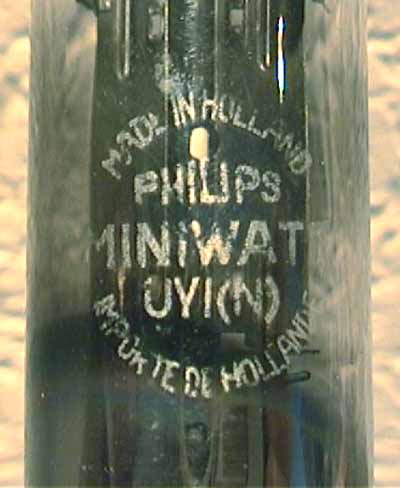

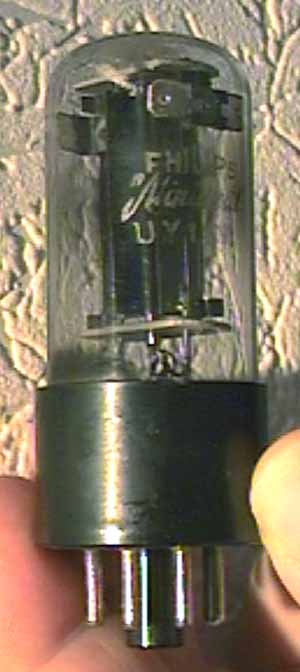

Die indirekt geheizte Einweg-Gleichrichterröhre UY 1(N)
Die UY 1 und die UY 1 N werden mit 50 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 140 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt von Philips zur UY 1 N platziert.
Für auch an diesen Daten Interessierte habe ich hier einen weiteren Link auf eine PDF-Datei mit dem
Datenblatt zur UY 1 platziert.

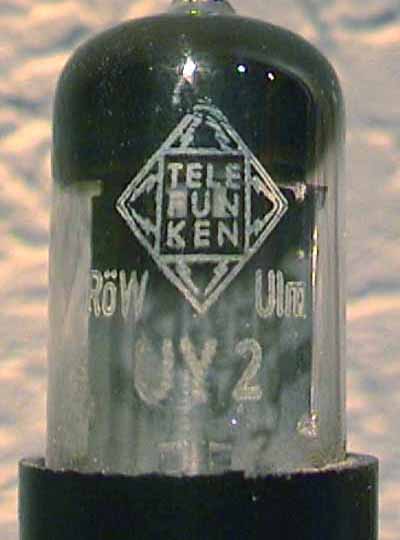

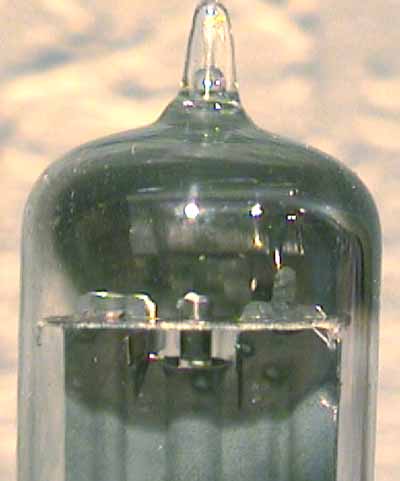

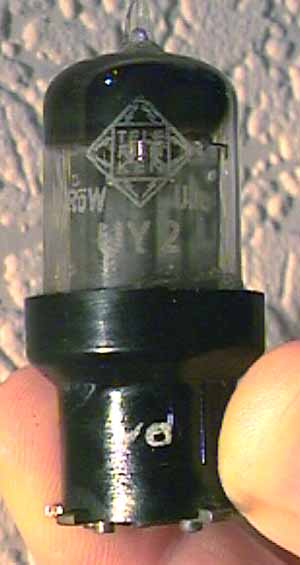

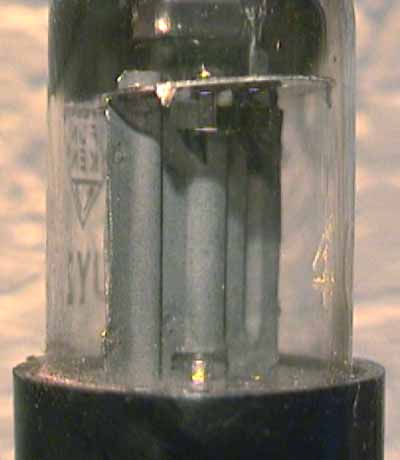

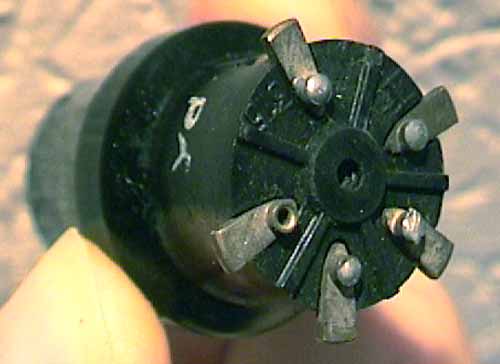

Die indirekt geheizte Einweg-Gleichrichterröhre UY 2
Die UY 2 wird mit 26 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 45 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 2 platziert.

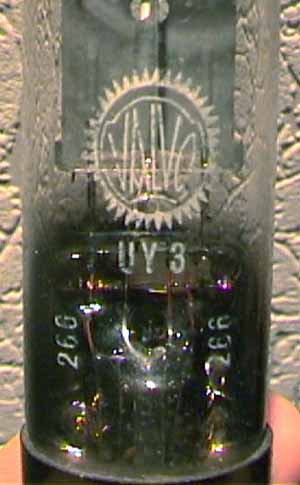

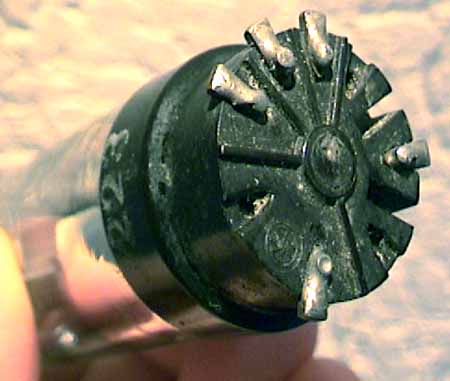

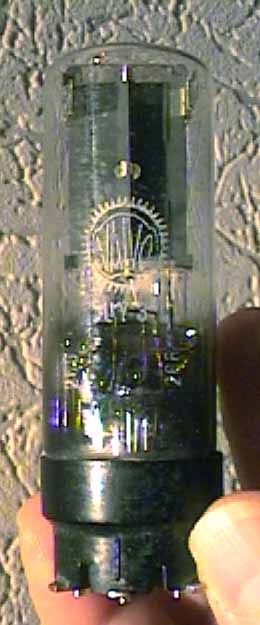

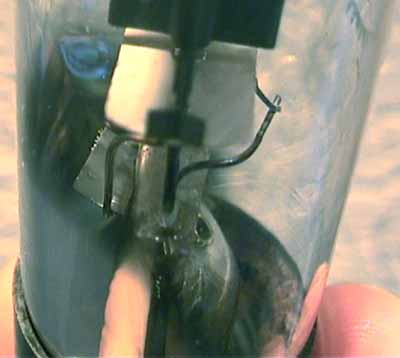

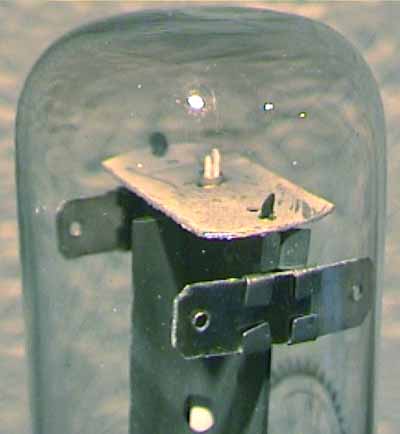

Die indirekt geheizte Einweg-Gleichrichterröhre UY 3
Die UY 3 wird mit mit 50 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 140 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 3 platziert.

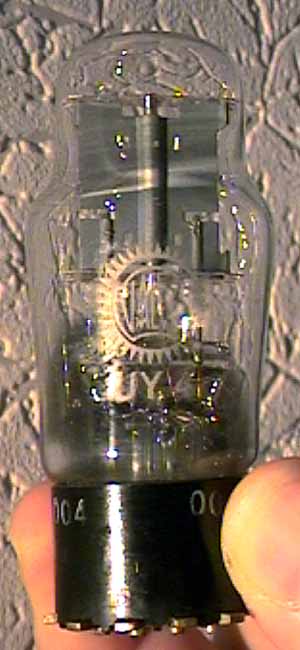

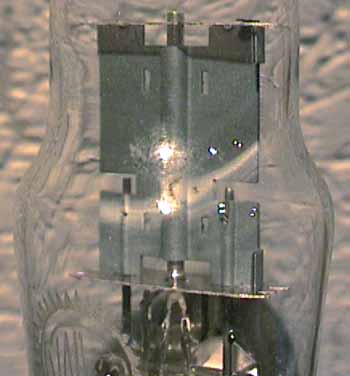

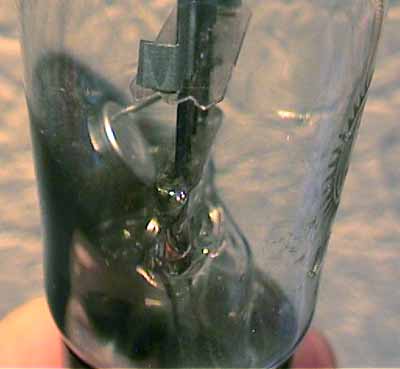

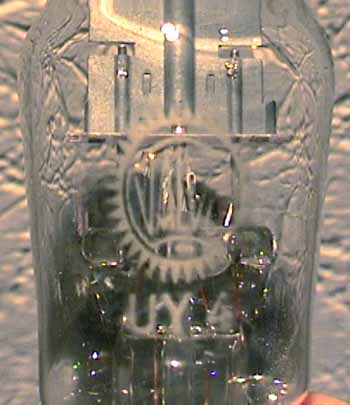

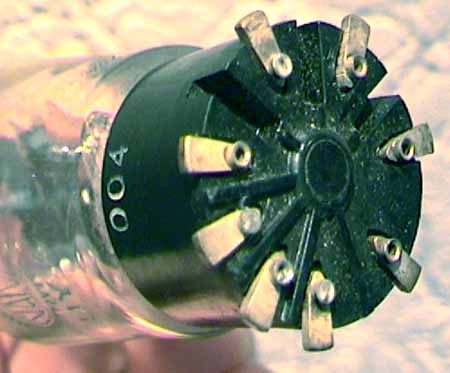

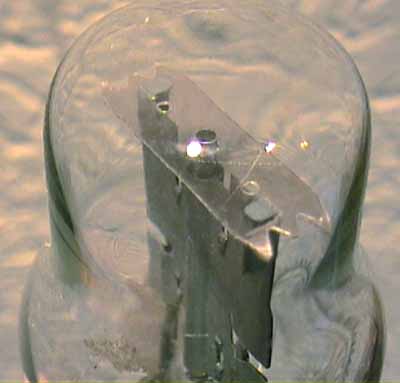

Die indirekt geheizte Einweg-Gleichrichterröhre UY 4
Die UY 4 wird mit mit 35 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 55 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 4 platziert.

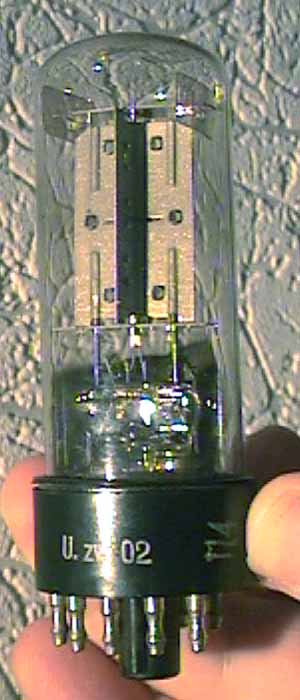

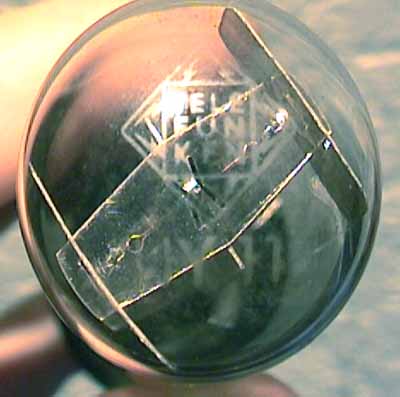

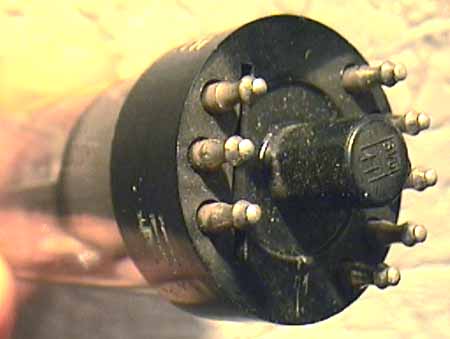

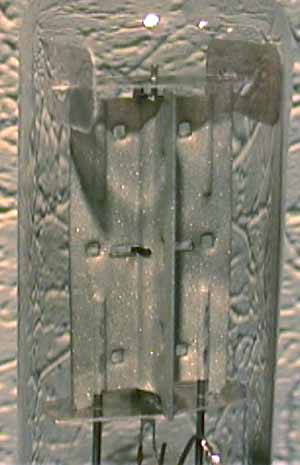

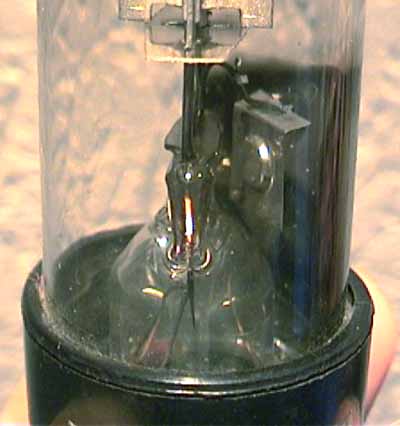

Die indirekt geheizte Einweg-Gleichrichterröhre UY 11
Die UY 11 wird mit mit 50 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 140 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 11 von Telefunken platziert.

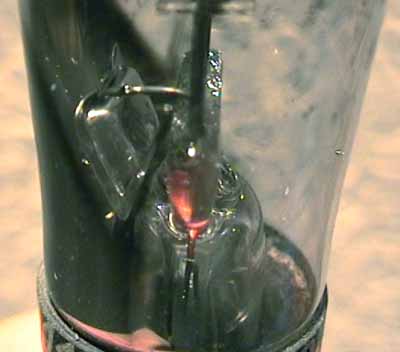

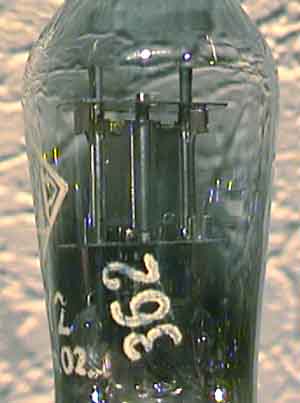

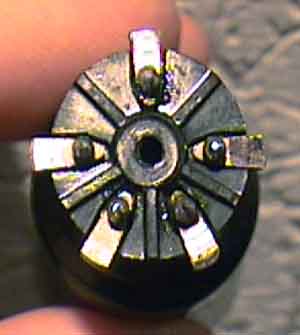

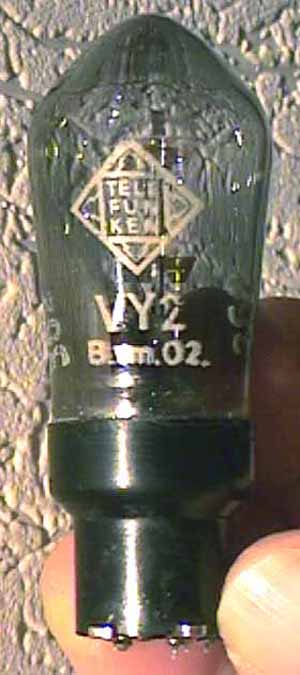

Die indirekt geheizte Einweg-Gleichrichterröhre VY 2
Die VY 2 wird mit mit 30 V/0,05 A beheizt, sie erzielt einen gleichgerichteten Strom von 20 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur VY 2 von Telefunken platziert.

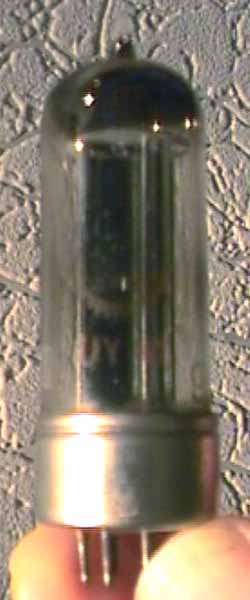

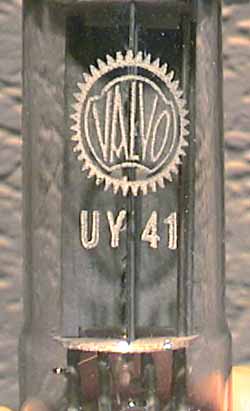

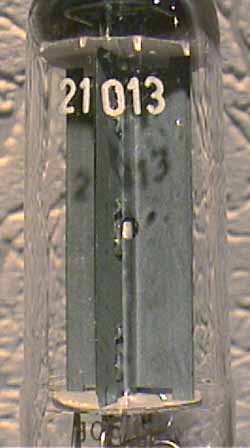

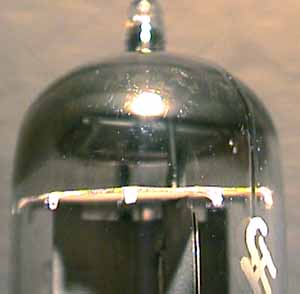

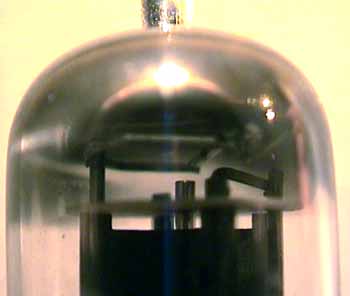

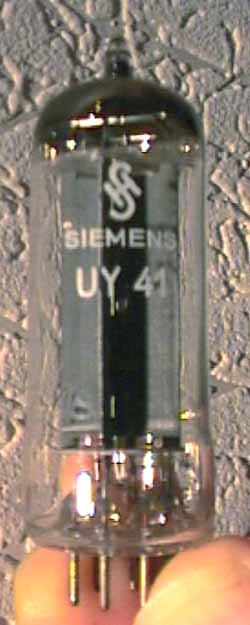

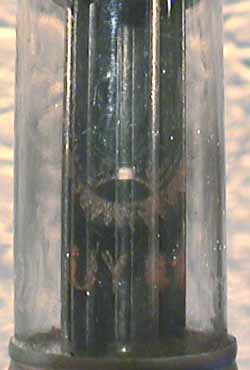

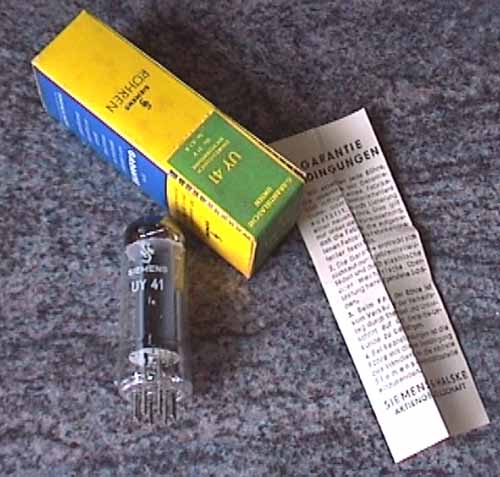

Die indirekt geheizte Rimlock - Einweg-Gleichrichterröhre UY 41
Die UY 41 wird mit mit 31 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 100 mA bei 250 Veff
Netztrafospannung.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 41 von Philips platziert.

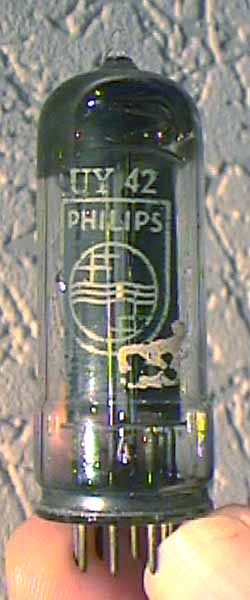

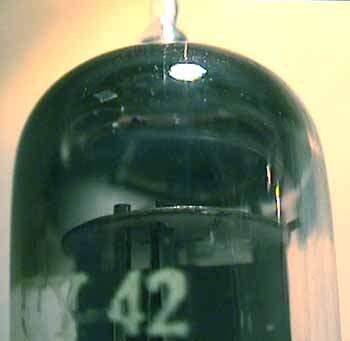

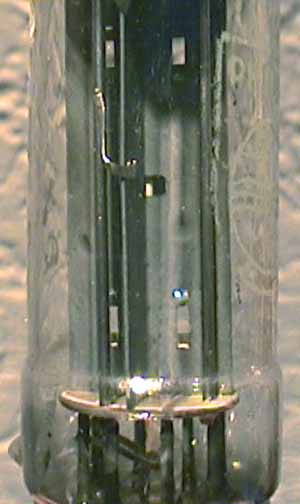

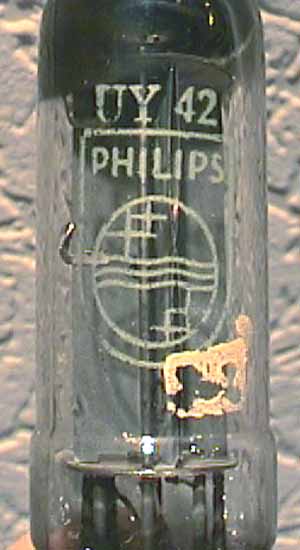

Die indirekt geheizte Rimlock - Einweg-Gleichrichterröhre UY 42
Die UY 42 wird mit mit 31 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 100 mA bei 110 Veff (!)
Netztrafospannung.
Unbedingt beachten ! - Diese Röhre wurde ausschließlich nur für 110-Volt-Betrieb
entwickelt !
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 42 von Philips platziert.

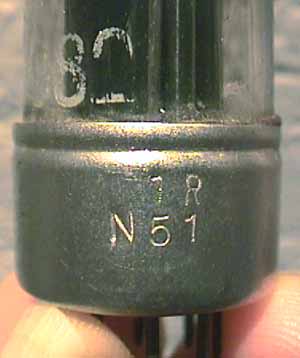

Die indirekt geheizte Einweg-Gleichrichterröhre UY 82
Die UY 82 wird mit mit 55 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 180 mA bei 250 Veff
Netztrafospannung.

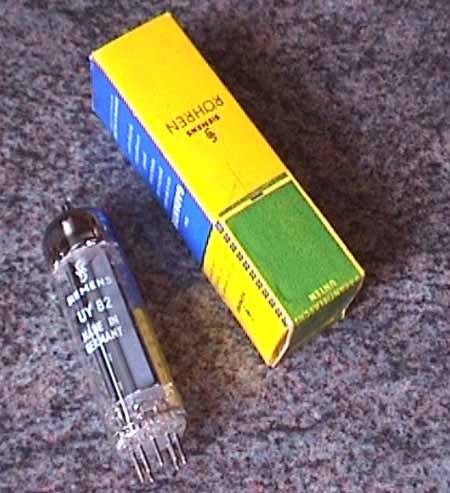

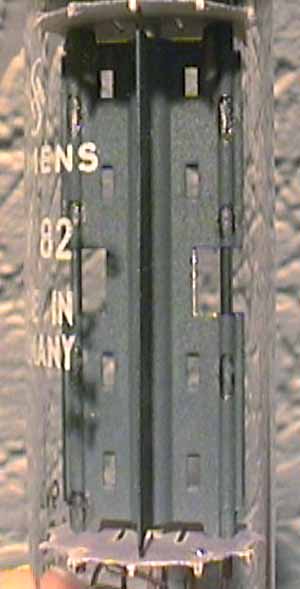

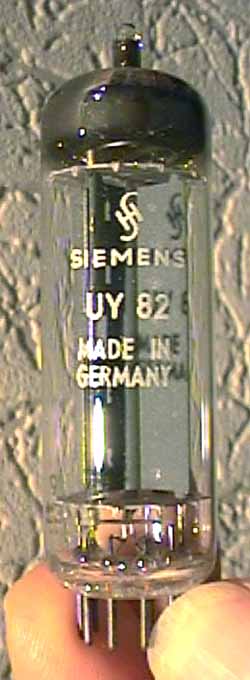

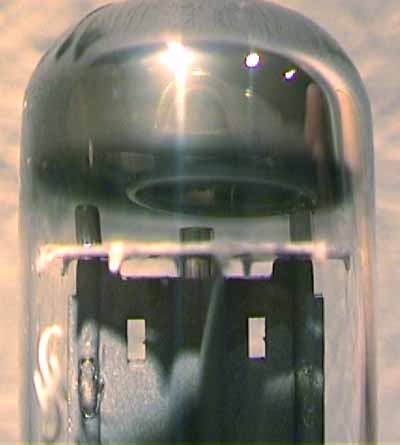

Die folgende UY 82 stammt von
Siemens.

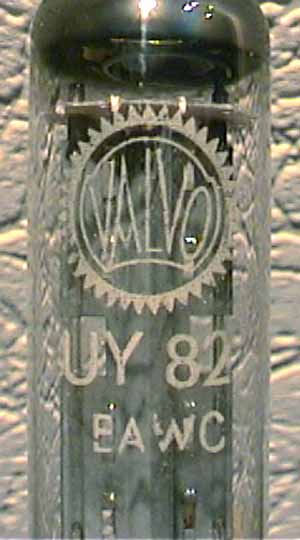

Die nächste UY 82 stammt von
Valvo.
(Da sie sowohl im äußeren wie auch im inneren Aufbau mit der Siemens-UY82 identisch ist stelle ich sie nur mit
einem Einzelbild hier vor)
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 82 von Philips platziert.
Die indirekt geheizte Einweg-Gleichrichterröhre UY 85
Die UY 85 wird mit mit 38 V/0,1 A beheizt, sie erzielt einen gleichgerichteten Strom von 110 mA bei 250 Veff
Netztrafospannung.
Die UY 82 ist erheblich kleiner im Aufbau als die UY 82 - zum Größenvergleich ein Foto:

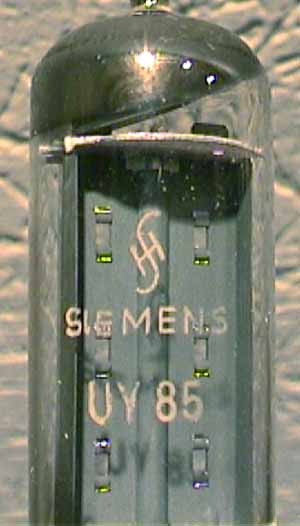

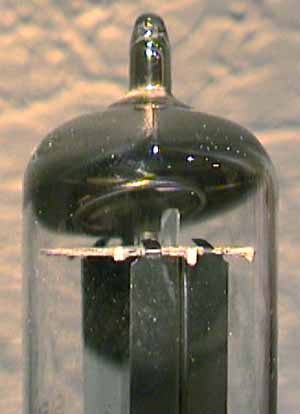

Die folgende UY 85 stammt von
Siemens.

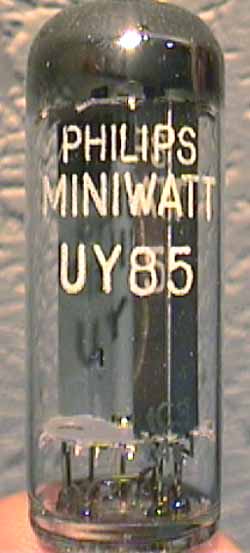

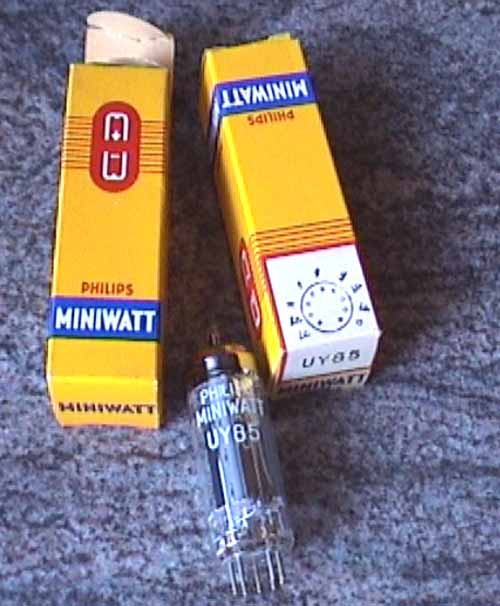

Es folgt die UY 85 von
Philips.

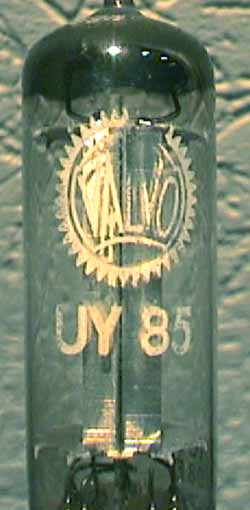

Die folgende UY 85 stammt von
Valvo.

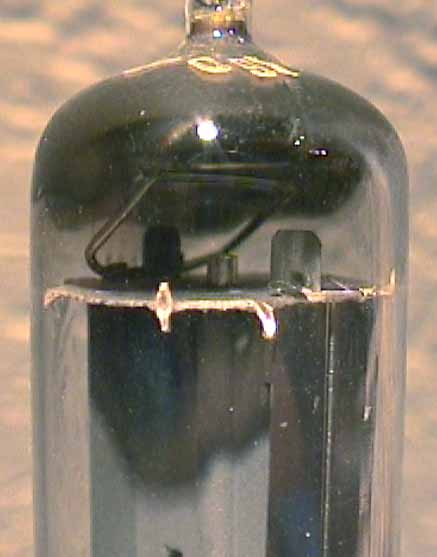

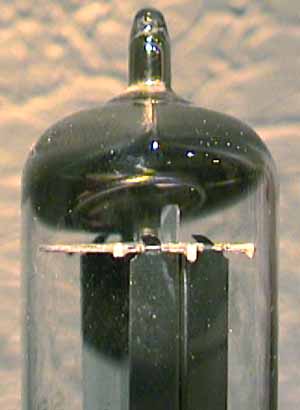

Obwohl eine Philips-Tochter, zeigt die Valvo-UY 82 eine völlig andere Getterform. Philips hat, wie andere auch,
den Getter-Ring, wärend die Valvo-UY 85 den bekannten "Steigbügel" zeigt:

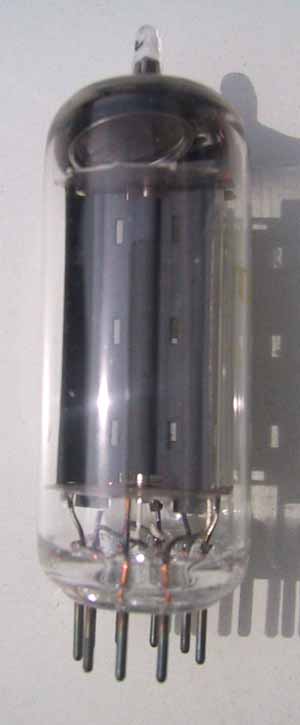

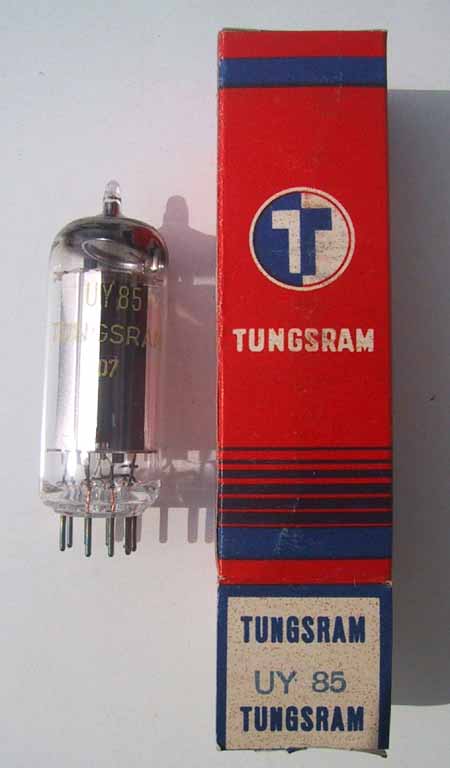

Von
Tungsram stammt diese UY 85 :

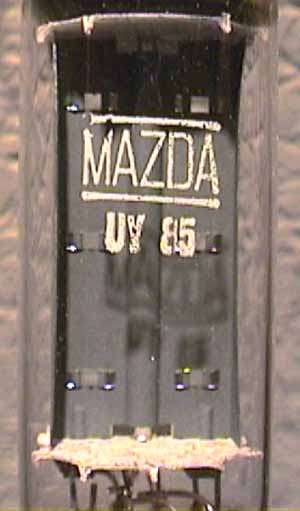

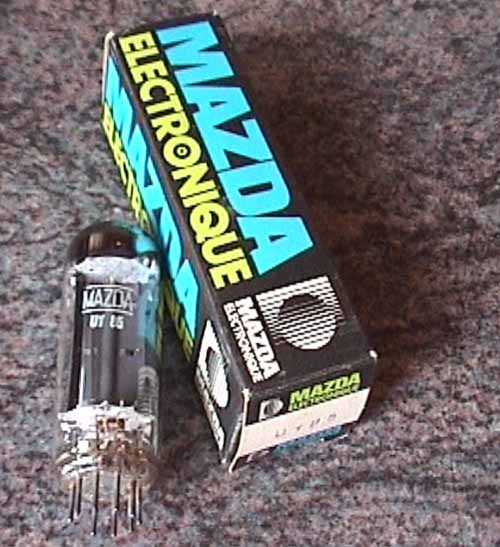

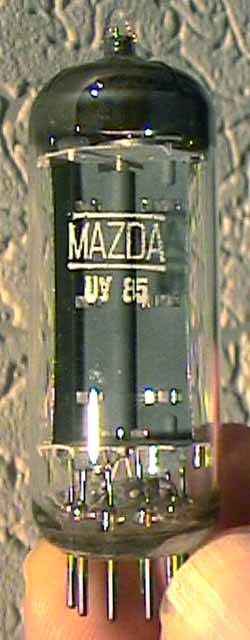

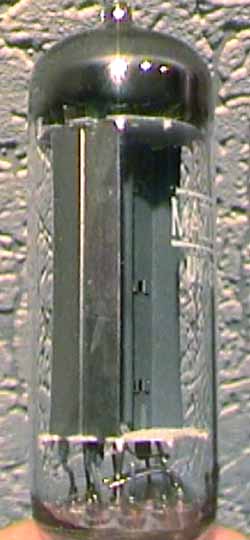

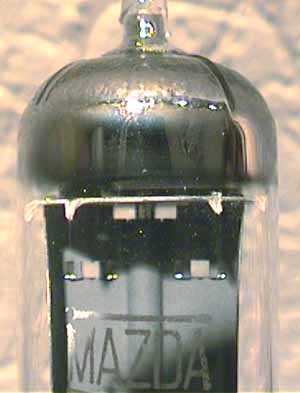

Auch von
Mazda kamen UY 85 auf den Markt.
Form des Glaskolbens, Form und Farbe des Systems, alles zeigt eine sehr enge Verwandschaft zu den bisherig gezeigten UY 85 -
bis auf die Position des Getter-Rings. Dieser sitzt fast unmittelbar auf der oberen Glimmerplatte die das System im
Glaskolben fixiert.

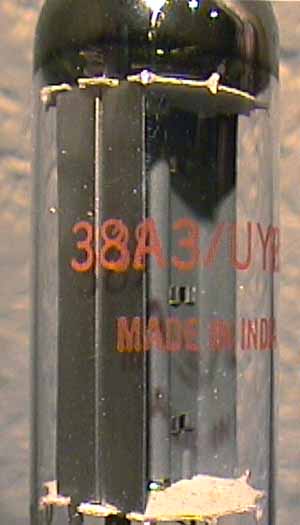

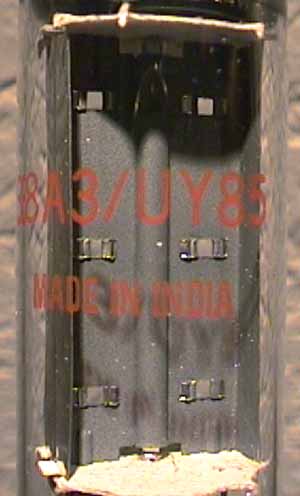

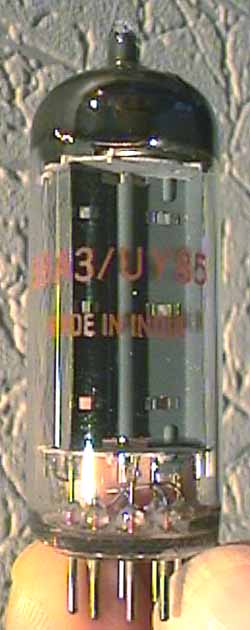

Für mich eine Merkwürdigkeit und, wie ich meine, auch sicher eine Seltenheit - die folgende UY 85 "
Made in India"

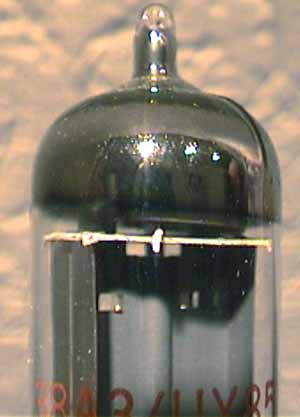

Diese Röhre ist ein scheinbarer Zwilling der Mazda-UY 85, bis in das kleinste Detail:
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem
Datenblatt zur UY 85 von Philips platziert.
Wird fortgesetzt.
