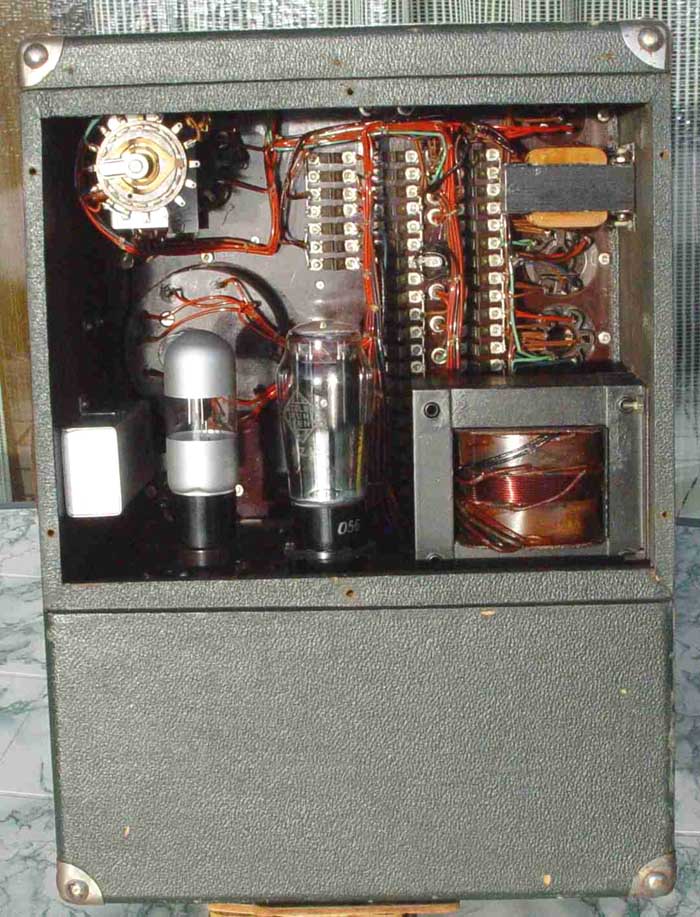

Das Röhrenprüfgerät Funke Rundfunkmechanik (1938)

Hinweis ! Diese Seite ist ausschliesslich nur für den privaten und nicht für den gewerblichen Gebrauch (z.B. Internet-Auktionen !) bestimmt. Es dürfen keine Fotos und Texte ohne meine vorherige Zustimmung verwendet werden !

Die Fotos sowie Bedienungsanleitung und Schaltbild zu diesem Gerät stammen von Robert W. Berger - nochmals vielen Dank an ihn!

Dieses Prüfgerät darf man nicht mit dem Funke "Radiomechanik" verwechseln. Während der "Radiomechanik" eigentlich ein W10 in anderer Verkleidung ist, ist der "Rundfunkmechanik" eine fortgeschrittenere Konstruktion.
Man braucht hier keine Batterie für die Gittervorspannung. "Fehler" werden nicht mit einem extra Schauzeichen angezeigt, sondern durch Linksausschlag des Instruments in das rote Feld. Ausserdem ist das Steckfeld dasselbe wie beim W16 oder W17, deren Karten auch passen. Man braucht daher für jeden Fassungstyp nur eine Fassung und nicht mehrere wie beim "Radiomechanik".













Eine AF 7 wird geprüft :



AF 7 wird auf Steuerwirkung geprüft :













Das Kontaktschema sieht folgendermaßen aus :





Das folgende Bild zeigt das Schaltbild dieses Prüfgerätes.

(Mit der Maustaste das Bild anklicken, es wird dann in voller Auflösung dargestellt.)

Schaltbild Funke Rundfunkmechanik

Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit dem Handbuch zum Funke Rundfunkmechanik platziert (ca. 4,5 MByte!)
