Der "in situ" Röhrenprüfer Meso N von Sell & Stemmler,
Berlin.
Hinweis ! Diese Seite ist ausschliesslich nur für den privaten und nicht für den
gewerblichen Gebrauch (z.B. Internet-Auktionen !) bestimmt. Es dürfen keine Fotos und Texte ohne meine vorherige
Zustimmung verwendet werden !

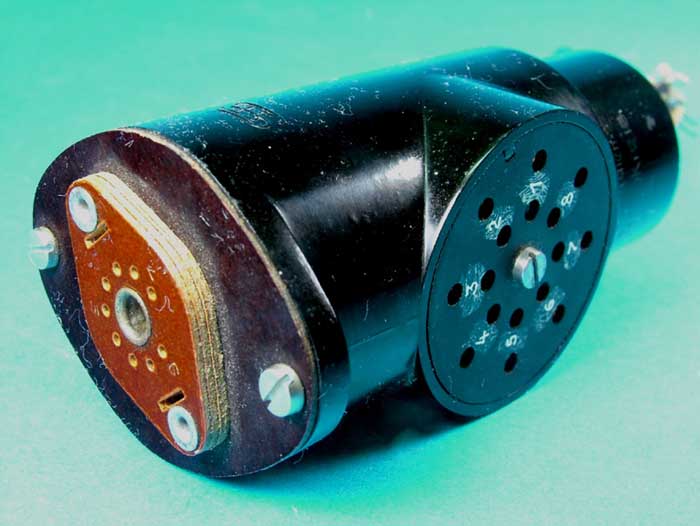

Dieser Prüfer ist ein Prüf-Zwischenstecker. Er prüft die betr. Röhre "in situ",
d.h., in Funktion.
Wie im Datenblattbeispiel (unten) angegeben wird z.B. eine EF80 aus ihrer Fassung (Verstärker, Radio) gezogen, dann
wird sie auf den Prüf-Zwischenstecker gesteckt und dieser wird wieder in die Fassung gesteckt. Nun kann man, anhand der
Kodierung wie im Beispiel der EF80 erkennbar, mit zwei Messkabel die jeweilige Spannung (äusserer Lochkreis) oder den
Strom (innerer Lochkreis), welche an den einzelnen Röhren-Elektroden anliegen, abgreifen und messen.
Diese Messart ist die genaueste - denn manche Röhre, in einem Röhrenprüfgerät gemessen, verhält
sich in der Schaltung völlig anders, es könnte bis hin zu einem völligen Defekt sein der mit dem
Röhrenprüfgerät nicht festgestellt werden konnte.
Mit diesem Prüf-Zwischenstecker lassen sich ausschliesslich nur Noval-Röhren messen.
Das Hersteller-Logo von Sell & Stemmler, Berlin.
Das Originale Beispiels-Datenblatt, gleichzeitig kompl. Bedien-Anleitung zu diesem Gerät:
