Demonstrations-Fernseh-Aufnahme-Röhre (FAR)

Sämtliche auf dieser und den hierzu gehörenden Unterseiten gezeigten Fotos und Texte dürfen nicht kopiert werden (auch nicht auszugsweise), weder privat noch kommerziell. Es bedarf für jeden Einzelfall meiner ausdrücklichen Erlaubnis !












Die Röhre wurde mit einem Glasschneider geknackt



Die Target-Scheibe



Das Feldnetz, Gitter 4



Der Anschlussdraht zu g4 ist mit einem weissen Keramikrohr isoliert



Das Strahlsystem







Am Sockel zu sehen, das Zirkoniumgetter



Noch einmal: das Feldnetz, Gitter 4



Blick durch eine Target-Scheibe. Sie besteht aus einer Glas-Trägerplatte, mit mehreren hauchdünnen, insgesamt nur wenige Ám dünnen aufgedampften Schichten. Die unterste der Schichten ist lichtdurchlässig und stellt den elektrischen Kontakt zum Target-Kontaktring her.





Unterschiedliche Feldnetze



Blick durch ein Feldnetz



Ein Feldnetz ist sehr empfindlich...



Beginn der Demontage

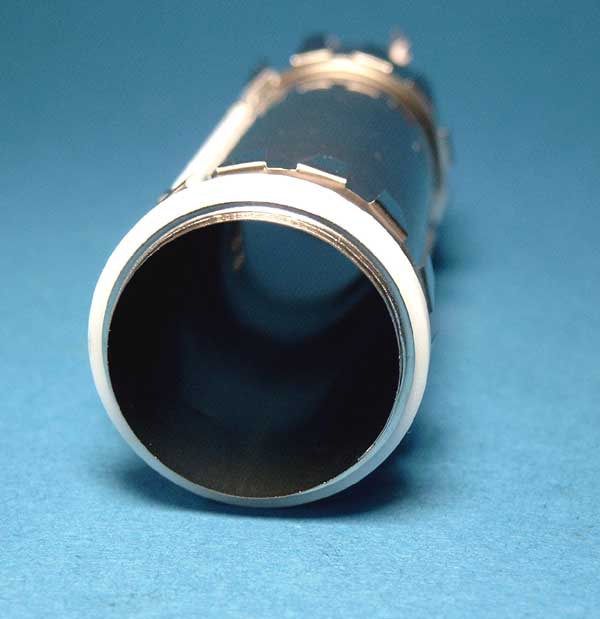

- nur ein leeres Rohr... - dieses bildet den Driftraum



Heizung mit Kathode



Wehnelt- und g2-Blende von der Seite



Blick auf die g2-Blende, sie hat in der Mitte ein Loch welches weniger als 1/10 mm im Ø hat und durch den sich der Elektronenstrahl durchzwängen muss



Links Wehnelt, rechts g2-Blende









Die folgende Röhre ist ein Versuchsmuster für Kathodenversuche, bei ihr wurde das g4 - Feldnetz nicht mit eingebaut.
Sie besitzt noch das lange Glasrohr, den Pumpstutzen.





Deutlich zu erkennen, daß hier vor dem Target das Feldnetz fehlt.
