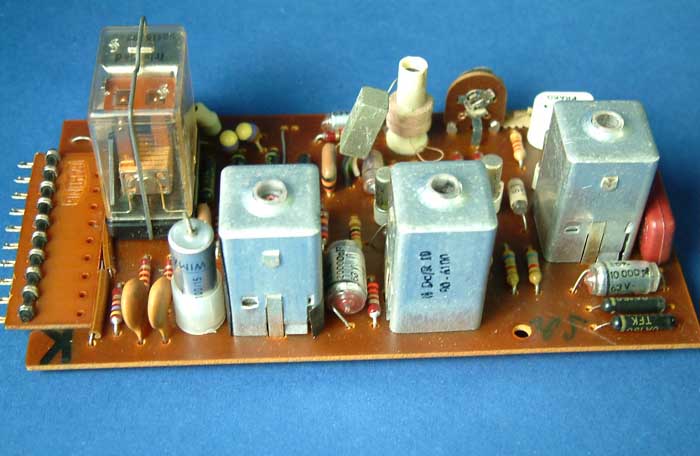

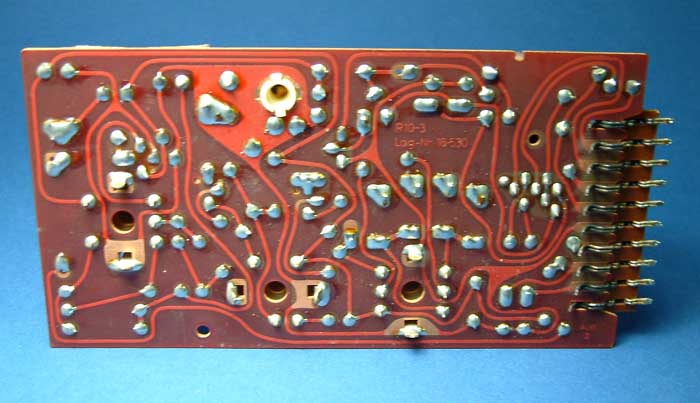

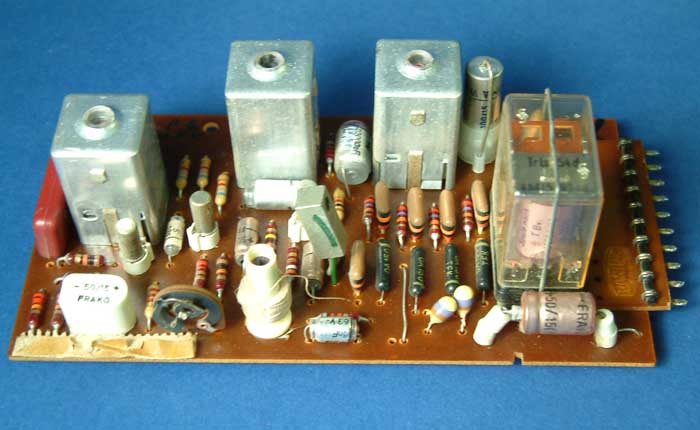

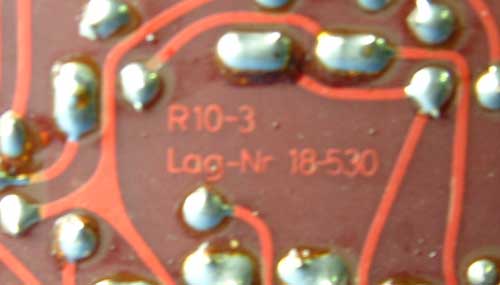

Der hier gezeigte Dekoder R10-3 wurde u.a. im Imperial J 864 FM Stereo, ein Steuergerät, verwendet.
Von Jens Rose erhielt ich die entscheideneden Hinweise, wer der Hersteller dieses Dekoders war und in welchem Gerät er
verwendet wurde. - Vielen Dank, Jens!
Die Fotos dieses Dekoders wurden mir freundlicherweise von Paul Heussner zur Verfügung gestellt.

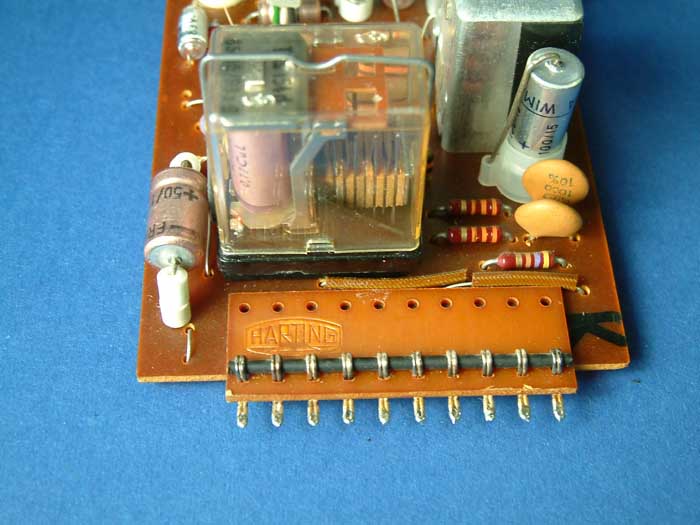

Die Belegung der der Dekoderanschluss-Leiste:
1: frei
2: 0V
3: 6,3V (Mono), 0V bei Stereo, also Stereoanzeige
4: -16,3V
5: -7,8V
6: Masse
7: Eingang
8: Ausgang rechts
9: Ausgang links

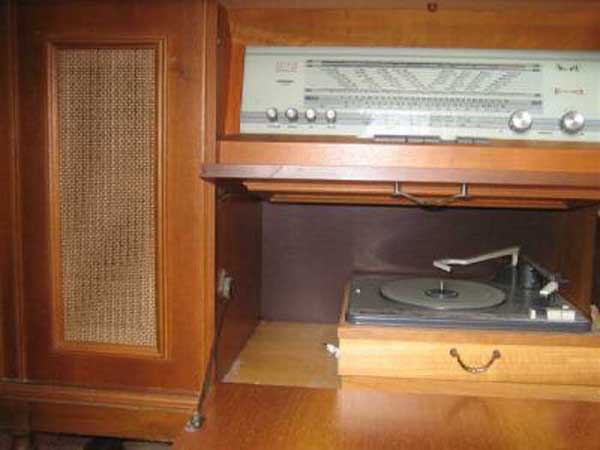

10: frei Das folgende Foto zeigt das Imperial-Steuergerät; es wurde in Musiktruhen, wie im Bild erkennbar, eingebaut:
Für daran interessierte habe ich hier ein PDF-File eingestellt mit dem Schaltbild des
Imperial J 864 eingestellt (ca. 800 kByte).
