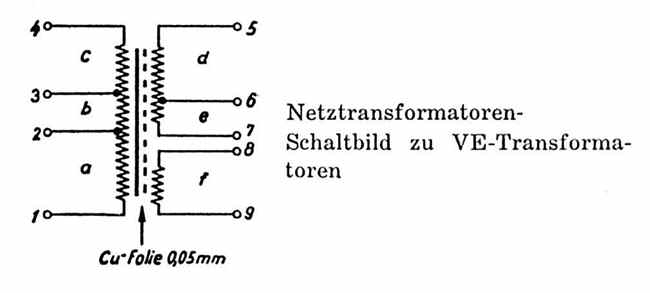

Die Anschlußbezeichnungen beziehen sich auf die folgende Netztrafo-Skizze :
|
Netztransformator zum Gerät VE 301 dyn (Leerlaufstrom: 220 V max. 80 mA) |
|
|
Primär |
110, 130 und 220 V (50Hz); Wicklungen a, b, c |
|
Sekundär |
1 x 350 V, 24 mA (Wicklung d) 1 x 4 Volt, 1,0 A (Wicklung e) 1 x 4 Volt, 1,4 A (Wicklung f) |
|
Windungszahlen |
|
|
Wicklung a |
600 Wdg. 0,32 CuL |
|
Wicklung b |
115 Wdg. 0,32 CuL |
|
Wicklung c |
500 Wdg. 0,24 CuL |
|
Wicklung d |
2100 Wdg. 0,10 CuL |
|
Wicklung e |
24 Wdg. 0,60 CuL |
|
Wicklung f |
24 Wdg. 0,70 CuL |
|
Netztransformator zum Gerät VE 301 W (Leerlaufstrom: 220 V max. 60 mA) |
|
|
Primär |
110, 130 und 220 V (50Hz); Wicklungen a, b, c |
|
Sekundär |
1 x 300 V, 24 mA (Wicklung d) 1 x 4 V, 350 mA (Wicklung e) 1 x 4 V, 1,3 A (Wicklung f) |
|
Windungszahlen |
|
|
Wicklung a |
750 Wdg. 0,24 CuL |
|
Wicklung b |
150 Wdg. 0,24 CuL |
|
Wicklung c |
680 Wdg. 0,18 CuL |
|
Wicklung d |
2400 Wdg. 0,08 CuL |
|
Wicklung e |
34 Wdg. 0,35 CuL |
|
Wicklung f |
34 Wdg. 0,70 CuL |
|
Netztransformator zum Gerät VE 301 Wn (Leerlaufstrom: 220 V max. 60 mA) |
|
|
Primär |
110, 130 und 220 V (50Hz); Wicklungen a, b, c |
|
Sekundär |
1 x 300 V, 12 mA (Wicklung d) 1 x 4 V, 350 mA (Wicklung e) 1 x 4 V, 0,95 A (Wicklung f) |
|
Windungszahlen |
|
|
Wicklung a |
795 Wdg. 0,24 CuL |
|
Wicklung b |
160 Wdg. 0,24 CuL |
|
Wicklung c |
625 Wdg. 0,18 CuL |
|
Wicklung d |
2400 Wdg. 0,08 CuL |
|
Wicklung e |
32 Wdg. 0,35 CuL |
|
Wicklung f |
32 Wdg. 0,70 CuL |
