Die folgenden Bilder zeigen die RS 296, eine Bremsfeldröhre
Von der RS 296 wurden im Jahr 1933 403 Stück von Telefunken, Berlin gebaut.
Von Siegfried stammen diese Fotos:
- Leider besitze ich kein Datenblatt zu dieser Röhre. Da jedoch insgesamt nur ca. 400 Stück dieser
Röhre produziert wurden, ist es unwahrscheinlich dass TFK je ein offizielles Datenblatt über sie erstellt hatte.
Aus dem Buch "Untersuchung an Barkhausen-Kurz-Schwingungen" ist der Bericht über die
Bremsfeldröhre RS 296 sehr wissenschaftlich und umfaßt 12 Seiten, ein Ausschnitt ist in Bild 2 und 3 (im Link; PDF-File,
ca. 4 MB) zu sehen.
Bild 1,11,12: Quelle: Telefunken Zeitung 1932 Nr.61
Bild 2,3: Quelle: Telefunken Zeitung 1934 Nr.68
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Lino Martina aus der Schweiz sandte mir diese Zeilen zu:
Bei der Röhre RS 296, auch "Hammer - Röhre" wegen der Form so genannt - handelt es sich um eine
Bremsfeldröhre für die Erzeugung sehr hoher Frequenzen und Leistungen im Watt - Bereich.
Ich füge einen Ausschnitt eines Artikels bei, welcher die Beiträge der deutschen Ingenieure an die Weiterentwicklung
der Elektronik resp. der Nachrichtentechnik beschreibt.
Heinrich Barkhausen: First Transit Time Microwave Tube
The retarding-field tube (or reflex triode) can be regarded as the first transmitter
tube. It was invented by H. Barkhausen (*1881-†1956) (Fig. 17) in 1920.
During some measurements on a triode with a positive grid and a negative anode
(Fig. 18) Barkhausen and K. Kurz noticed irregularly fluctuating anode currents.
Barkhausen interpreted them as self-excited oscillations generated by the tube
[8,9]. Later they were known as "electron dance oscillations" on account of the
oscillatory motion of the electrons around the wires of the grid. Due to the
existence of a retarding field between the grid and the anode the name 'retardingfield
tube' was generally adopted. It is interesting to note that the three effects
characteristic of transit-time devices are already present in the retarding field tube:
they are velocity modulation, bunching (i.e. conversion of velocity into

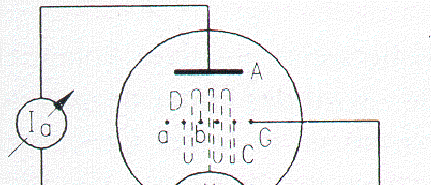

Fig. 17: Heinrich Barkhausen Fig. 18: Retarding-field tube and its circuit.
density modulation) and power transfer from the beam to the circuit. The principle
can also be described by extraction of "wrong phase" electrons and negative
absorption by a stationary ensemble of non-isochronous oscillators [10].
This was the first tube in which the unavoidable transit time effect was put to good
use. In 1920 the shortest wavelength which could be reached using commercially
available triodes was 43 cm. Owing to their simple design, such reflex triode oscillators
became very popular, especially among university institutes. They were
mostly used as high frequency local oscillators and sources of oscillations for various
measuring instruments (0.3-6.4 GHz at 5 W - few mW). In order to achieve
higher frequencies and higher output powers early variants of the original
Barkhausen tube, which had no separate resonant circuit, were investigated. The
world's first decimeter transmitter and receiver was built and operated in 1931 by
Hans Erich Hollmann [11] at the Heinrich Hertz Institute in Berlin. The unit
worked by using a symmetric opposed, resonant Lecher circuit excited by a so called
"hammer" retarding field tube (see Fig. 19). Later only reflex klystrons were
used as local oscillators. The so called Vircator (Virtual Cathode Oscillator) is a
modern version of the retarding-field tube [10].
