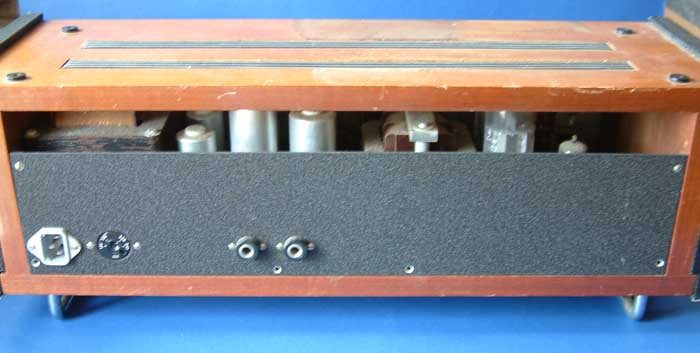

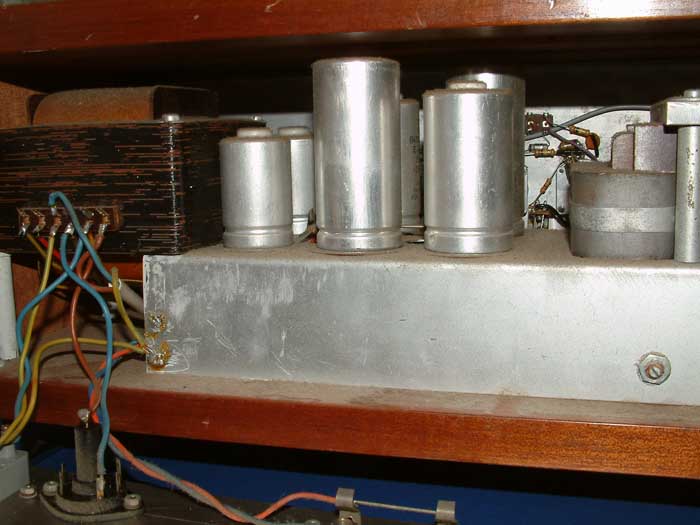

Bestückt ist dieser Gitarrenamp mit einer ECC808 und zwei EL503; drei Röhrenfassungen sowie zwei Poties (im
Bild rechts aussen) sind unbeschaltet; hier waren vermutlich weitere Eingangsstufen geplant.
- Dieser Gitarrenamp ist ein Nachbau des Hohner Orgaphon SR 62, ohne die im Original vorhandenen Eingangsstufen.
Die ECC808:
Es sind insgesamt 6 dieser mit einem Transistor bestückten kleinen Platinen vorhanden.
Das Schaltbild des Hohner Orgaphon SR62 stellte mir Christian Aumeier zur Verfügung - Meinen Dank an Ihn!
(Mit der Maustaste das Bild anklicken, es wird dann in voller Auflösung dargestellt.)
Ein Schaltungsauszug zeigt die verwendeten Transistorstufen:
