Die IV-17 aus Russland

Die VFD-Röhre IV-17 ist eine cyan-leuchtende Ziffernanzeigeröhre.
Sie ist 50 mm hoch und hat einen Durchmesser von 17 mm. Ihr Display ist 15 mm hoch und 9 mm breit.
Sie kann die Zeichen 0 - 9 und A - Z darstellen, zusätzlich links und rechts unten je ein Komma-Zeichen.

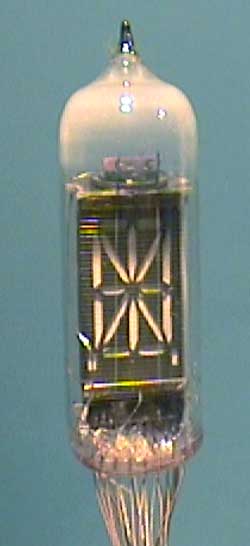

So wie auf dem folgenden Foto sollte diese Röhre bei mir eintreffen:

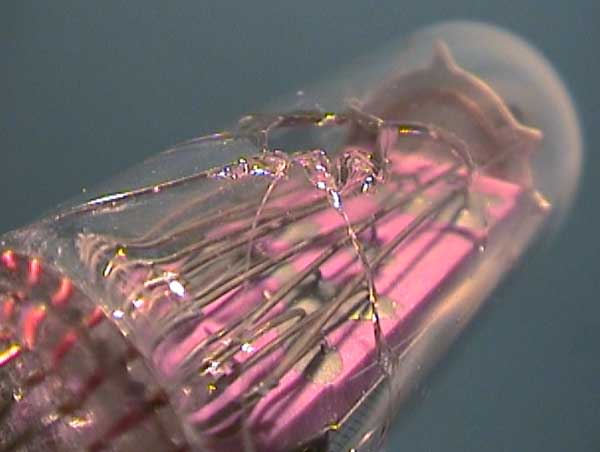

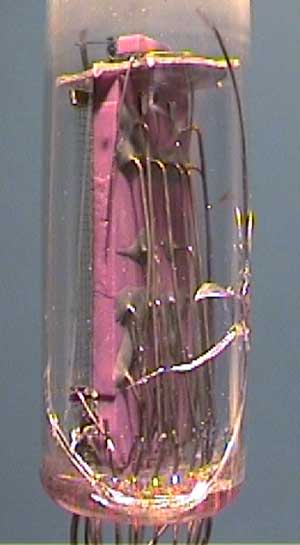

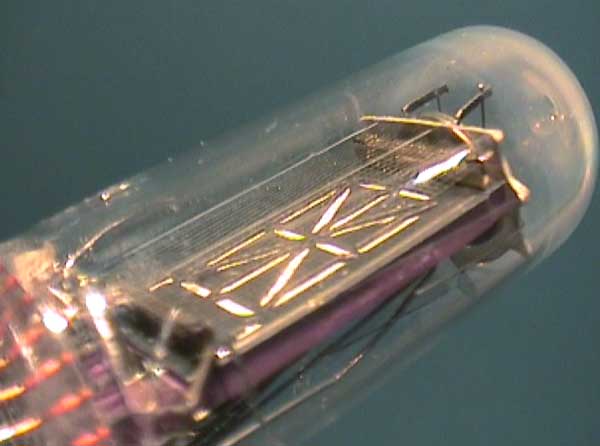

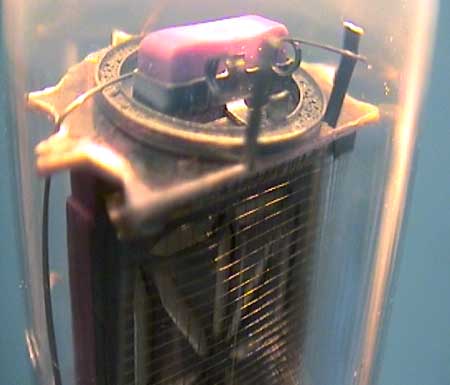

Doch, leider, traf sie (aufgrund unzureichender Verpackungssorgfalt) so bei mir ein :












Weitere Fotos, diesesmal einer IV-17 die nicht zerbrochen ist, sind unter der Röhre IV-4 zu finden. (Die IV-4 und IV-17 sind äußerlich identisch, die IV-17 hat jedoch die doppelte Lebensdauer.)


Daten zu dieser Röhre :

Parameter
IV-17
number of segments in sign
18
rated (nominal) voltage of filament, U
2,15
constant (fixed) voltage of grid, U
25...30
pulse voltage of grid, U
50...70
constant (fixed) voltage of anodes-segments, U
25...30
pulse voltage of anodes-segments, U
50...70
rated (nominal) current of consumption filament, mA
50
effective range of consumption current, mA
42...52
constant (fixed) current of grid, mA
6,5...10
pulse current of grid, mA
45
constant (fixed) current of anode-segment, mA
4
pulse current of anode-segment, mA
1,8
Constancy summary current anodes-segments, mA
3,5...5
