Die Fotos zu diesem Gerät stammen von Robert W. Berger - nochmals vielen Dank an ihn!
Der W 17 hat wie das W 20 drei Instrumente. Die G1- und die Schirmgitterspannung regelt man mit Potis.
Die Anodenspannung wird zwar angezeigt, ist aber fest und mit einer STV 280 stabilisiert.
Das linke Instrument:
Das mittlere Instrument:
Das rechte Instrument:

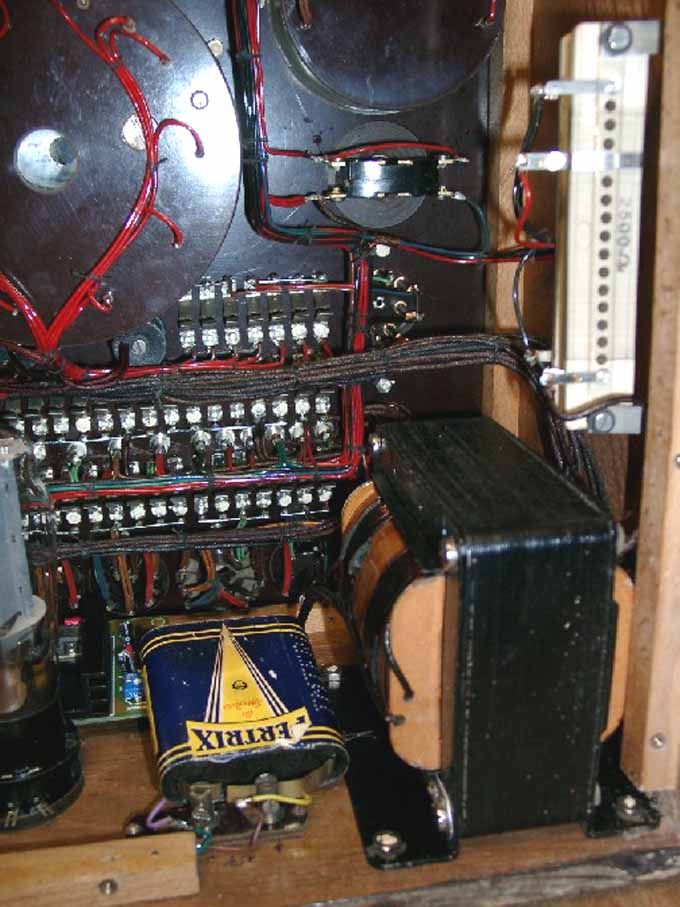

Blick in das innere:
Der auf der linken Seitenwand montierte Trafo dient, mitsamt einer Leiterplatte (unten rechts, hinter der Gleichrichterröhre), als Ersatz für die 4,5-Volt-Batterie.
Eine zwar "taube", aber noch im Original-Zustand erhaltene Pertrix-Flachbatterie:
Rückansicht der Instrumente:
Prüfkarten zum W 17:
Das folgende Bild zeigt die Universal-Karte zum W17. (Da sie die Bodenplatte von unten zeigt, ist sie spiegelverkehrt!)
