Das folgende Röhrenprüfgerät, welches ich vor kurzem von einem Bekannten geschenkt bekam, ist von der Wehrmacht zum Prüfen der Wehrmachtsröhre RV12P2000 entwickelt und hergestellt worden.
Dieses Gerät ist eine echte Rarität - es dürfte sich kaum ein Kenner finden, der von der Existenz dieses Gerätes vorher wußte, geschweige denn es in diesem kompletten und hervorragenden Zustand sah.

Zum Prüfen einer P2000 wird das Gerät - wie ein Zwischenstecker - mit dem Adapter in die vorhandene Schaltung eingebunden. Die zu prüfende P2000 wird aus ihrer Fassung gezogen und der Adapterstecker wird an ihrer Stelle in deren Fassung gesteckt. Die P2000 wird dann in die Fassung des Gerätes gesteckt und dann kann die Prüfung in sito - im laufenden Betrieb - erfolgen, hierbei sind etliche Prüfeinstellung mittels des Prüfschalters möglich.

Die folgenden Fotos zeigen das Gerät erst von aussen, dann, mit etlichen Datailfotos , auch von innen.
- Ein Schaltbild steht mir nicht zur Verfügung.









Die Aufgabe (Funktion) der beiden Telefonbuchsen vorn in der Front sind mir nicht bekannt.











Der Tastkopf :







Es folgen die Innenansichten.









Die Konstantandraht-Widerstände wurde offensichtlich dem Bedarf angepasst :



Das Typenschild des Herstellers auf dem Messgerät :







Die Rückansicht. - Rechts die Rückseite des Stufenschalters, darüber der Selengleichrichter :

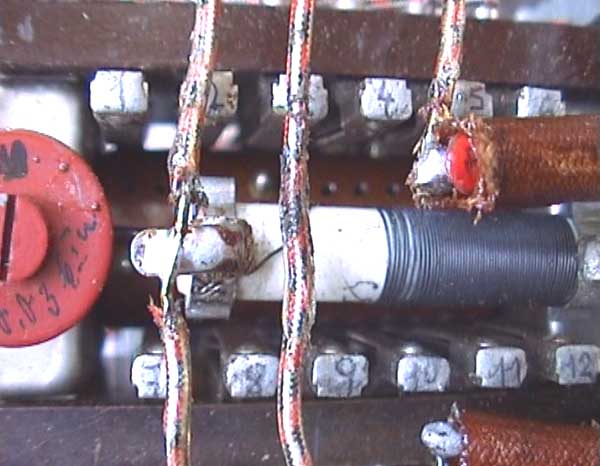

Blick über den Widerstand auf den Innenteil des Stufenschalters. Es ist eine drehbare Achse aus Pertinaxrohr, auf der die Kontakte aufgenietet sind.



In den Schalter hineingezoomt, man erkennt einen der Kontakte:



Der Schalter noch einmal von der Vorderseite :



Zurück zur hinteren Seite mit einer Nahansicht des Selengleichrichters :
