| Schaltungsart |
Wesentliche Eigenschaften |
Beschreibung des zugeordneten Wippe-Modells |
Veranschaulichung durch Federmodell |
| Eintaktschaltung (Single Ended) |
Phasentreue, geringe Ausgangsleistung |
Eine einzige Feder wird abwechselnd gestaucht und gedehnt. |
 |
| Gegentakt-schaltung (Push Pull) |
Amplitudentreue, hohe Ausgangsleistung |
Während eine Feder gestaucht wird, wird die auf der gegenüberliegenden Seite angeordnete gedehnt. |
 |
| Serielle Gegentaktschaltung (Serial Resistor Push Pull) |
Phasentreue, geringer Innen-widerstand |
Während eine Feder gestaucht wird, wird die andere gedehnt. |
 |
| Parallele Gegentaktschaltung (Parallel Push Pull) |
Phasentreue, mittlere Ausgangsleistung |
Beide Federn werden gleichzeitig gestaucht bzw. gedehnt. |
 |

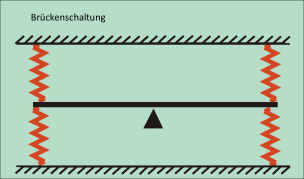

| Brückenschaltung |
Phasentreue, Amplitudentreue, hohe Ausgangsleistung |
Dieses Schema entsteht durch Spiegelung oder Ergänzung der anderen Varianten. Jede Feder hat ein Pendant, das in die gleiche Richtung beaufschlagt wird. Diese beiden Federn finden dann jeweils ihre in die entgegengesetzte Richtung wirkenden Entsprechungen. |
 |
