EL34-Amp vom Bernhard Klauscher

Hallo Jogi!
Ich heiße Bernhard Klauscher, komme aus Österreich, genaugenommen aus der Steiermark in der Nähe von Graz.
Ich beschäftige mich seit ca. 2 Jahren mit glühenden Röhren. Ich bin Maschinenbauer, beschränke mich auf das Restaurieren von Röhrengeräten sowie dem Nachbau von Röhrenverstärkern.

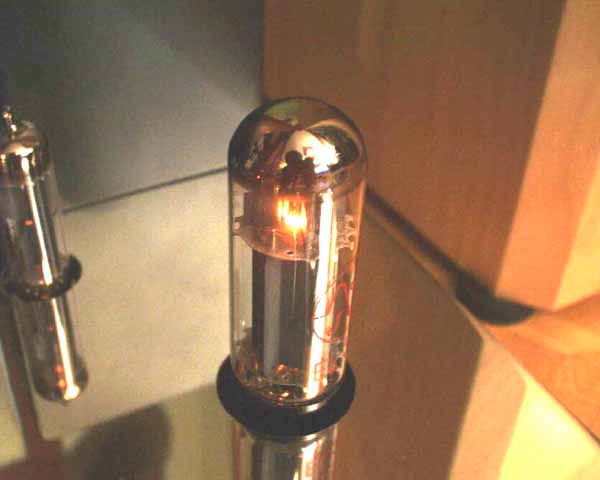

Anbei Fotos meiner EL 34 Gegentaktendstufe mit ca 50 Watt (8 Ohm) Ausgangsleistung. Eingang und Treiberstufe symmetrisch.
Gehäuse aus poliertem Edelstahlblech, 2 mm stark.

Gruß, Bernhard.

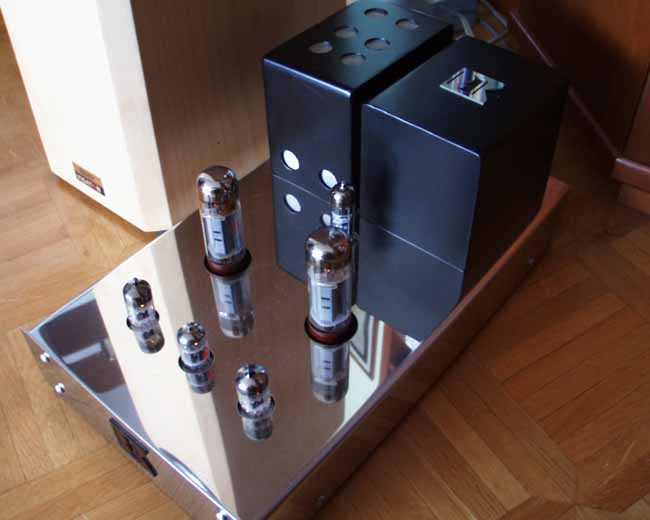

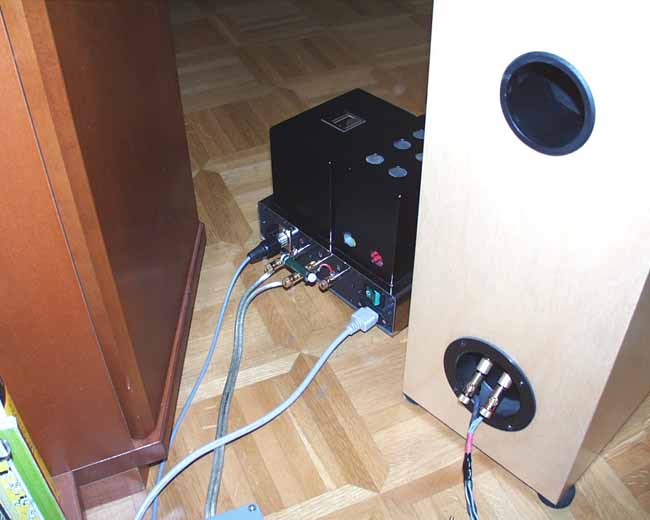

Zuerst einen Blick auf den fertigen Amp:

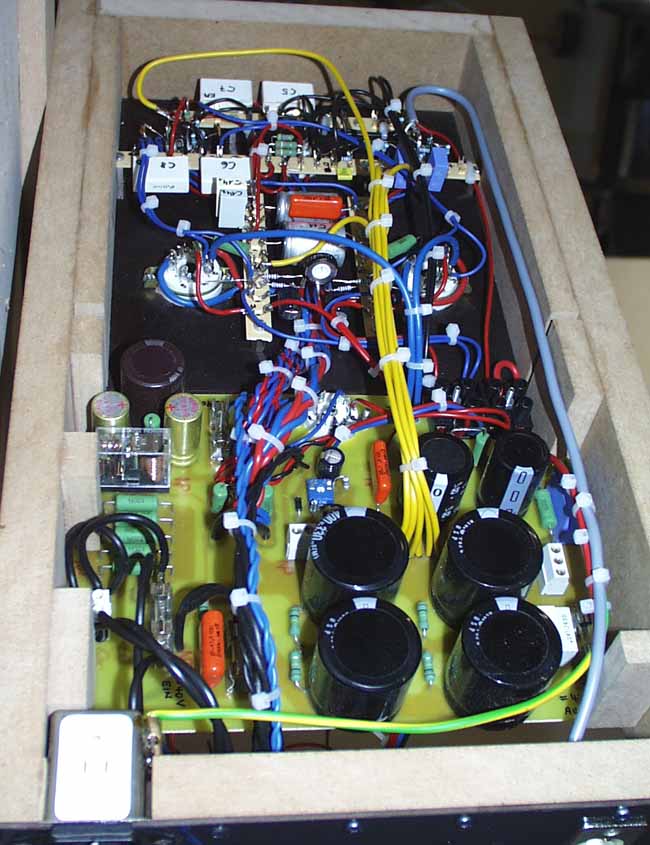

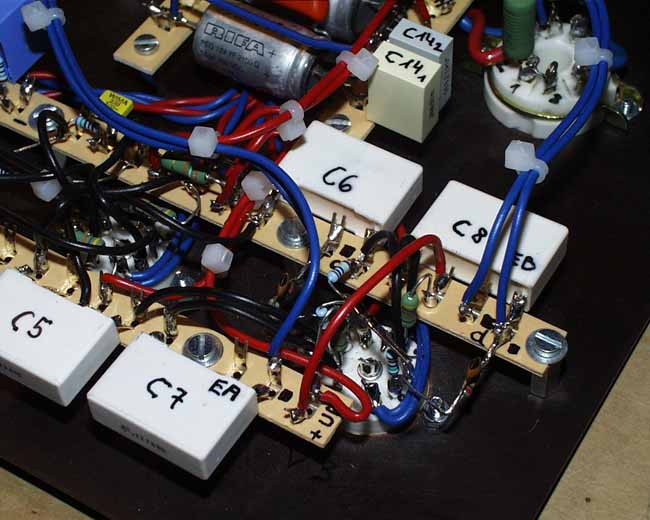

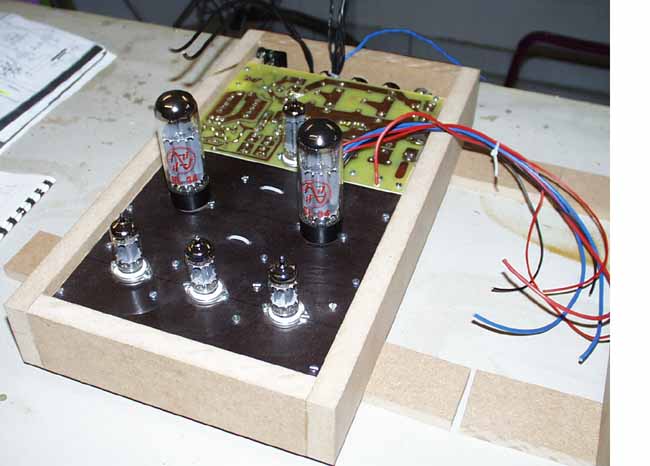

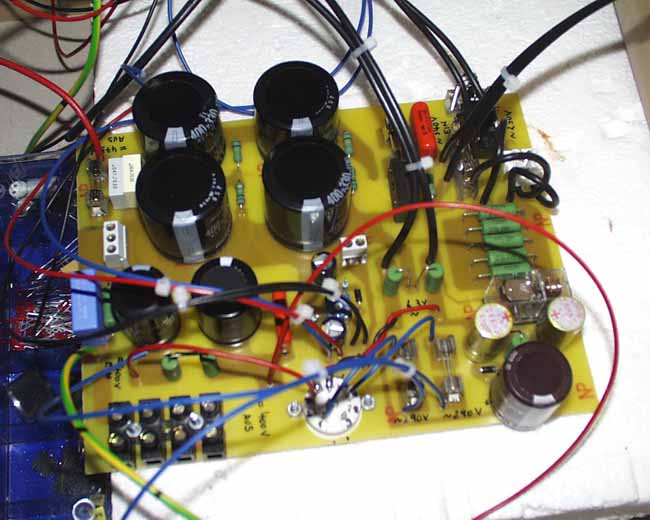

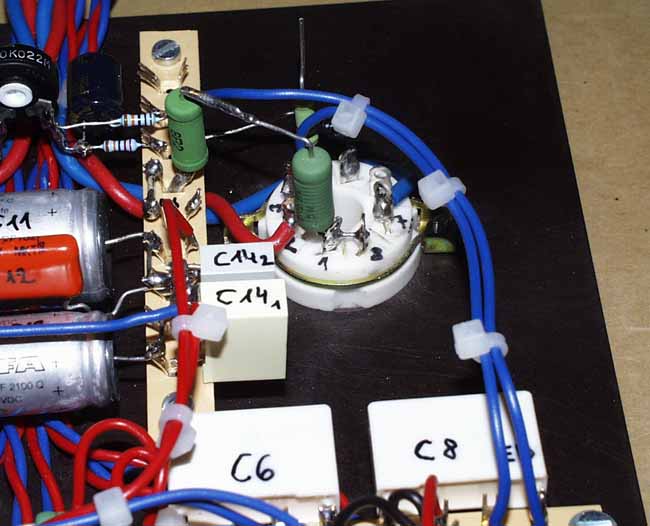

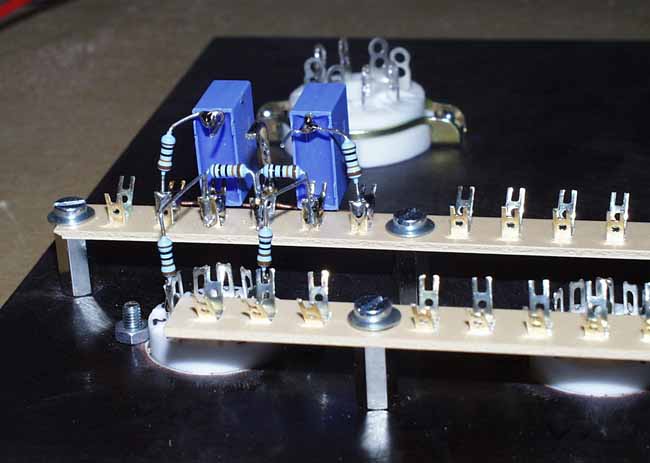

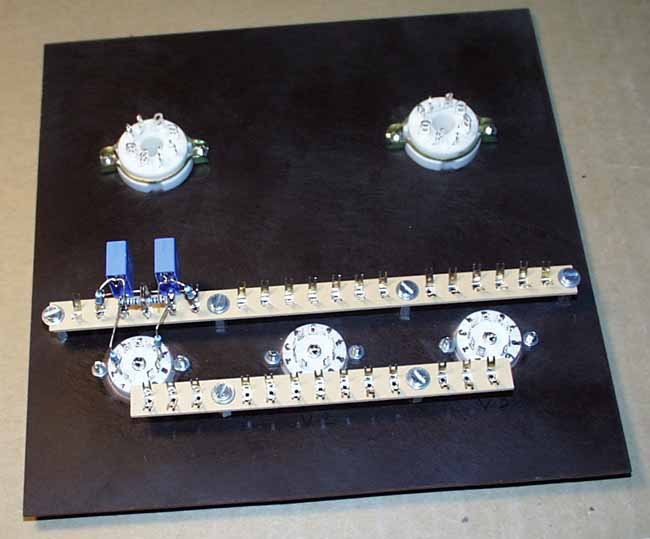

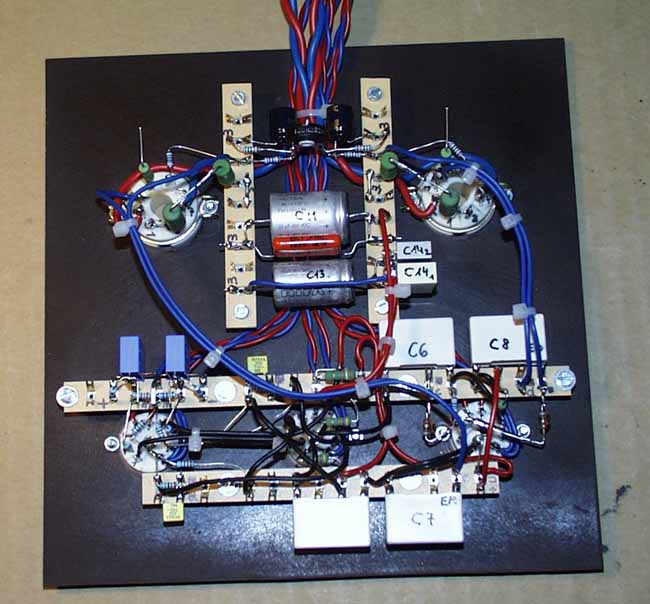

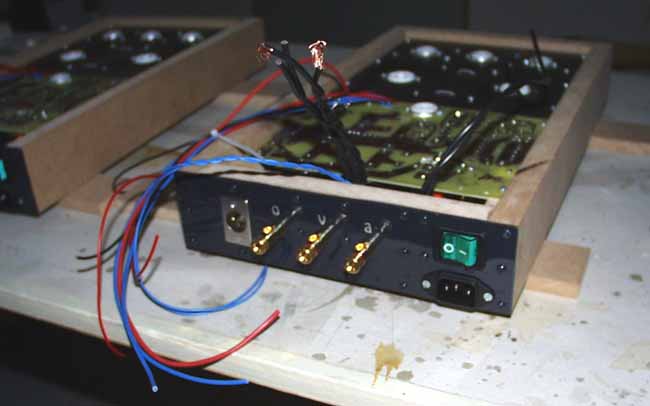

- Hier nun die einzelnen Stationen zum Aufbau des Amps:

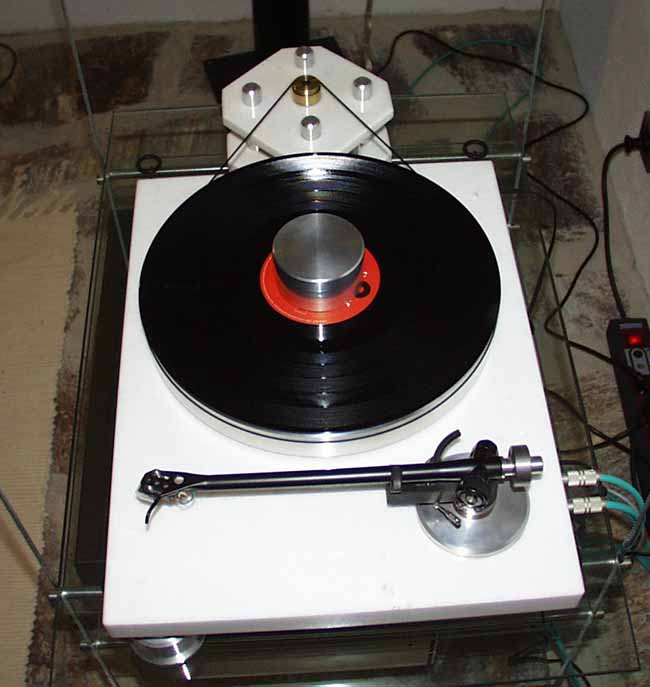

Zum Abschluß noch ein Blick auf den Plattenteller.

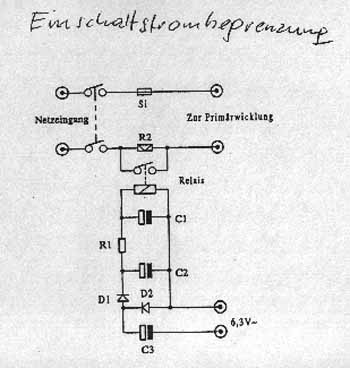

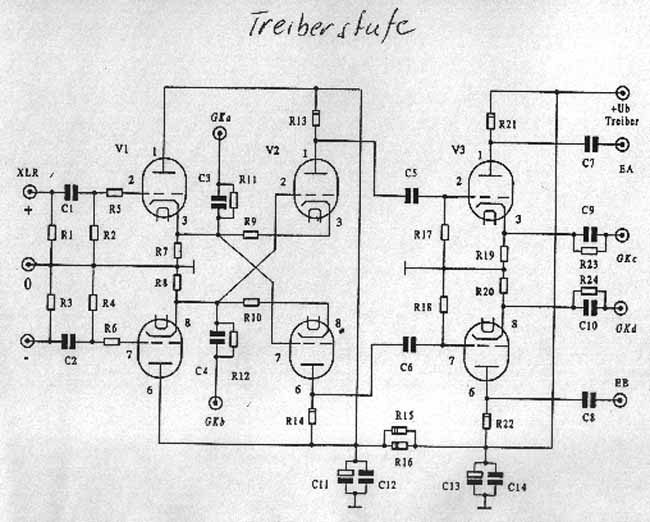

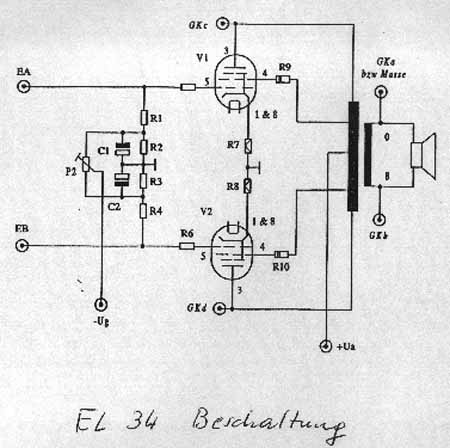

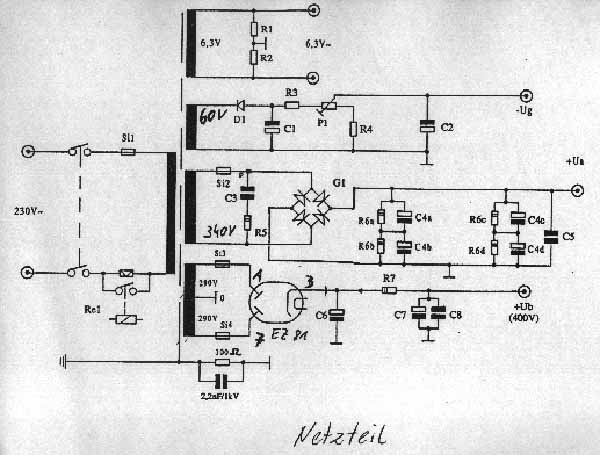

Nun zu den Schaltbildern, nach denen der Amp gebaut wurde:









Hier nun die Stückliste zu meinem Verstärker:

Widerstände

R1,R2,R3,R4

100

kOhm

R5,R6,R7,R8

1

kOhm

R9,R10

560

Ohm

R11,R12

15

kOhm

R13,14,21,22

47

kOhm

1Watt

R15,16

39

kOhm

2Watt

R17,18

1

Mohm

R19,20

1,5

kOhm

R23,24

820

kOhm

Kondensatoren

C1,2

1yF

100 V

MKP

C3,4

270 pF

63V

MKP

C5,6,7,8

0,22 yF

630V

MKP

C9,10

10 pF

500V

Keramik

C11

22yF

450V

ELKO

C12,14

0.1yF

630V

MKT

C13

10yF

450V

ELKO

Röhren

V1,3

ECC 82

V2

ECC 83

EL34 Beschaltung

Röhren

EL34

R1,4

220

kOhm

R2,3

100

kOhm

P2 Trimmpoti

100

kOhm

R7,8

10

Ohm

5Watt

R5,6

1

kOhm

R9,10

1

kOhm

2Watt

Übertrager

Raa 3,4

kOhm

Einschaltstrombegrenzung

R1

100

Ohm

R2

5x 120

Ohm

parallel

C1,2,3

1000 yF

63V

Relais

12

V

250V/10A
