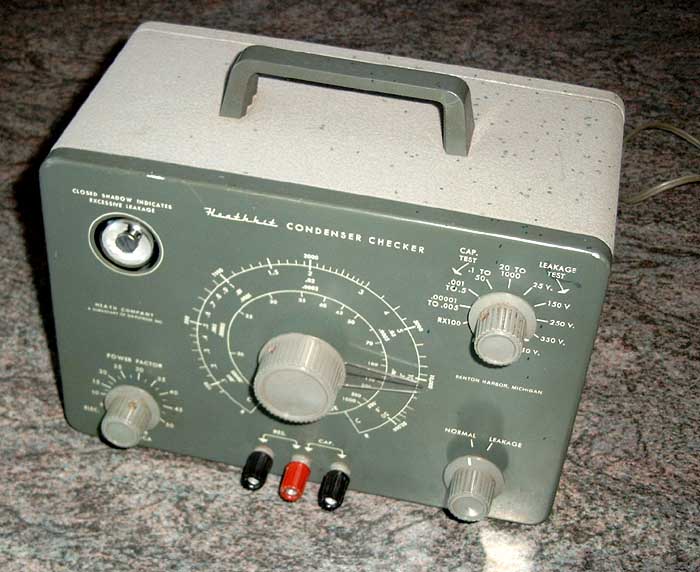

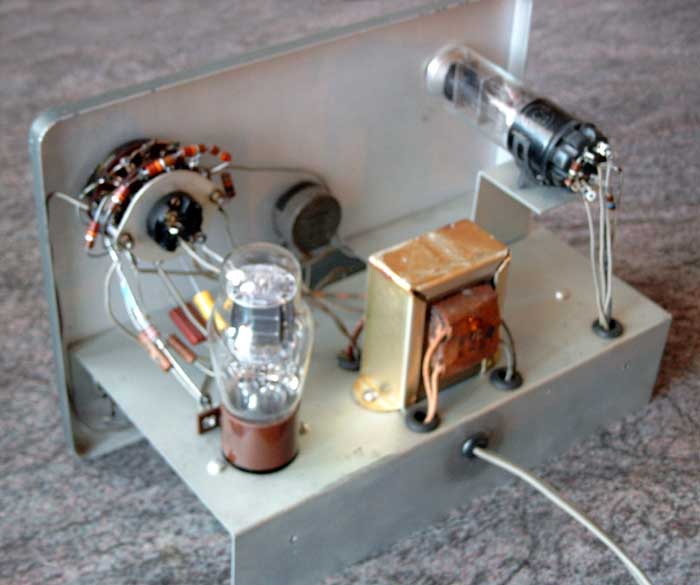

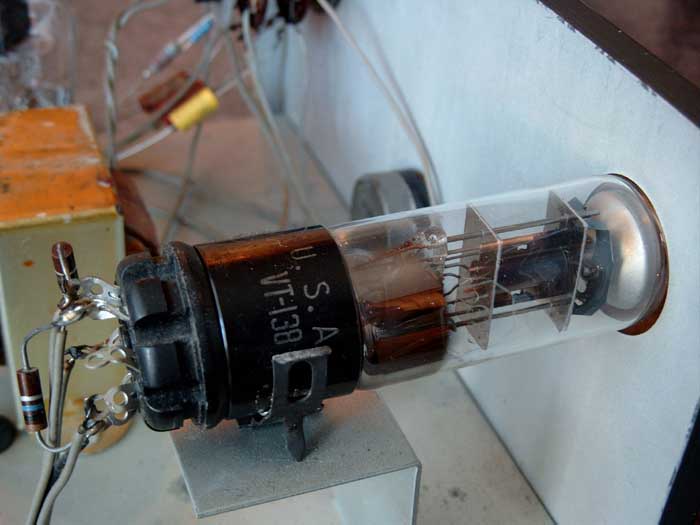

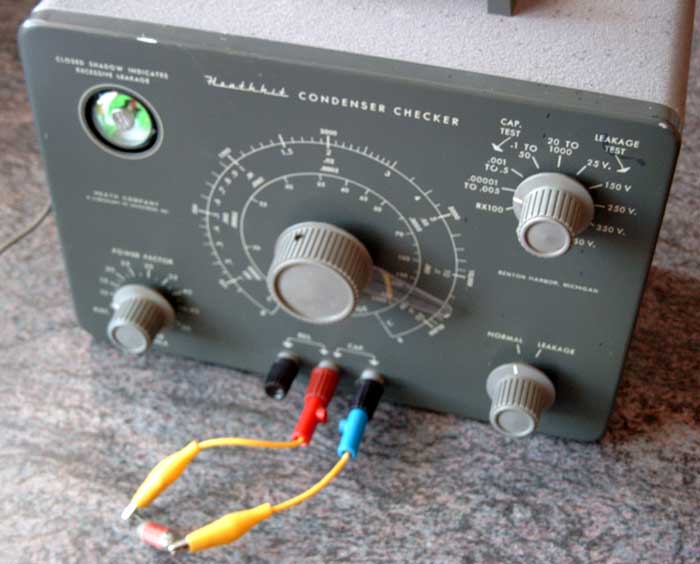

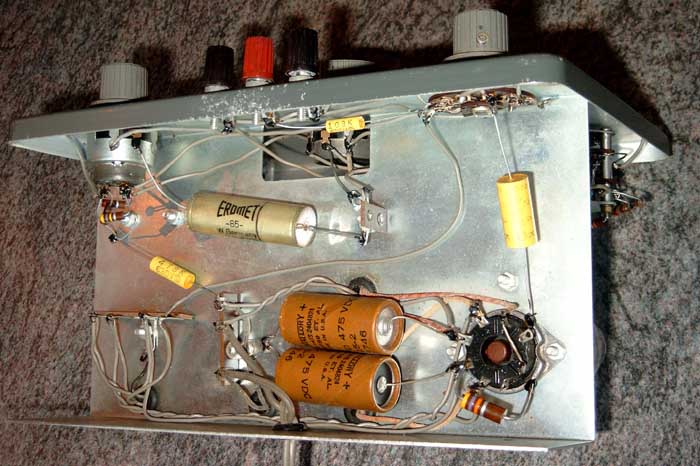

Die hier vorgestellte Kondensator- (und Widerstands-) Messbrücke von Heathkit wurde etwa 1958 hergestellt.
Dieses - doch sehr einfache, mit nur wenigenen Bauteilen auskommende Messgerät - kann "normale" und

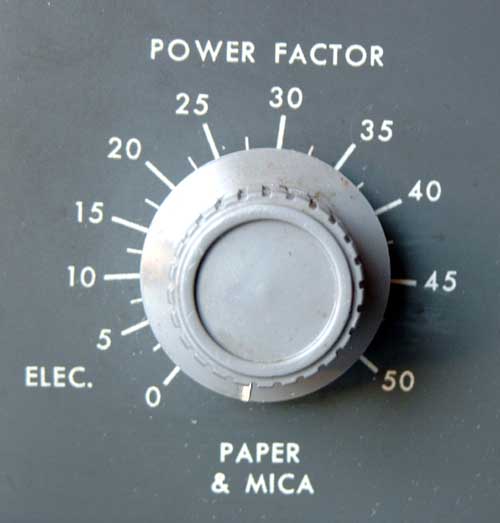

Elektrolytkondensatoren messen, bei letzteren sogar auch die Güte.

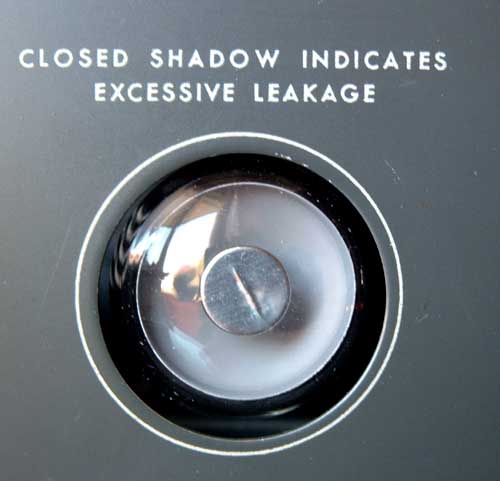

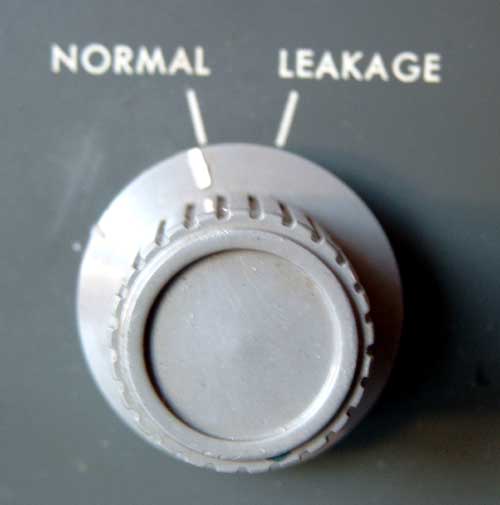

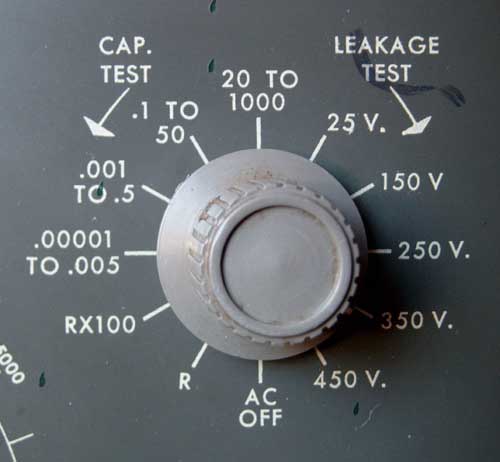

Eine herausragende Eigenschaft dieses Geräts ist der 'Leakage-Test', hier wird die Spannungsfestigkeit des Kondensators /
Elkos in Schritten von 25 Volt bis 450 Volt überprüft. (Viele Kondensatoren und besonders Elkos, die man im
Vertrauen daß sie neu sind, baut man in einen Schaltungsaufbau ein - und danach geht die Fehlersuche los...)
Interessant ist auch die Tatsache daß dieses Gerät nicht nur Kondensatoren im Brückenmessverfahren messen
kann, sondern auch Widerstände.

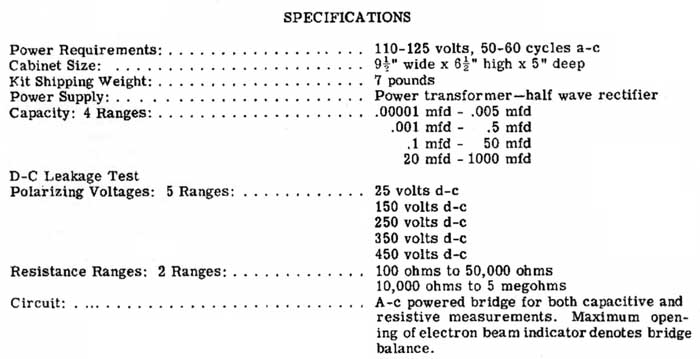

Die Spezifikation dieses Gerätszeigt der folgende Scan aus dem Handbuch:
