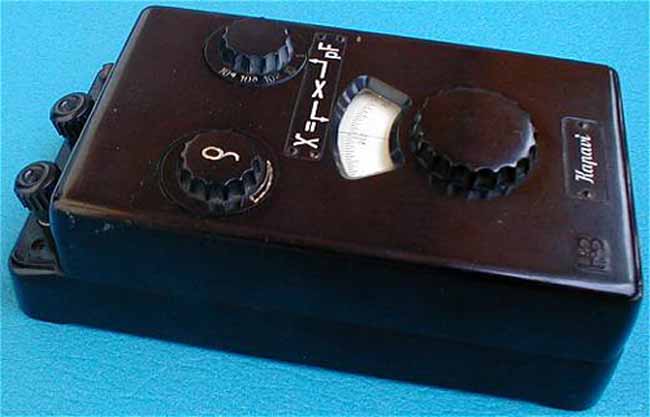

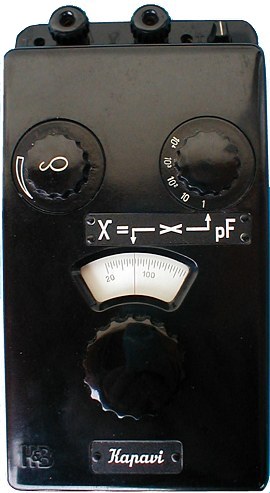

Ein weiteres wichtiges Meßgerät ist die Kondensator-Meßbrücke Kapavi von Grundig -
Hartmann & Braun.
Diese kleine, besonders handliche Meßbrücke dient zur schnellen und genauen Messung der Kapazität von
Kondensatoren aller Art.
Das folgende Foto, die folgende Beschreibung sowie die als pdf-File angehängte Bedienungsanleitung
enstammt, mit freundlicher Genehmigung, der Homepage www.alte-messtechnik.de
Auch verlustbehaftete Kondensatoren lassen sich einwandfrei messen. Die Spannung am Meßobjekt beträgt bei Verwendung
des "Kapavi-Summers" maximal 45 Volt, die Frequenz des Meßstroms etwa 800 Hz.

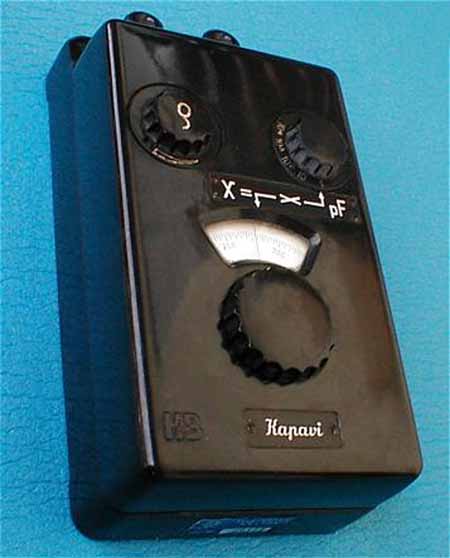

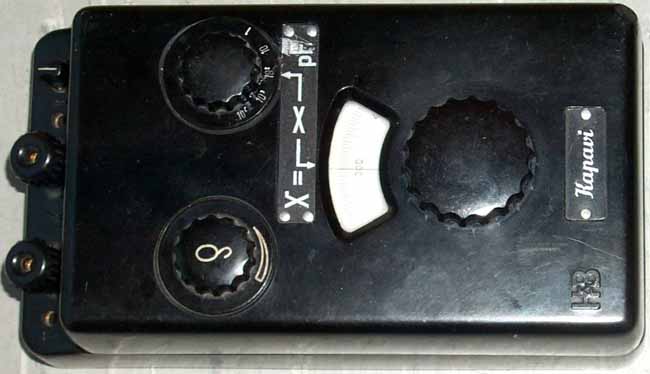

Die Meßbrücke "Kapavi" enthält in einem formschönen, schwarzen Preßstoffgehäuse
mit den Abmessungen von nur 200 x 110 x 65 mm und einem Gewicht von nur etwa 1,1 kg die Brückenglieder, die aus

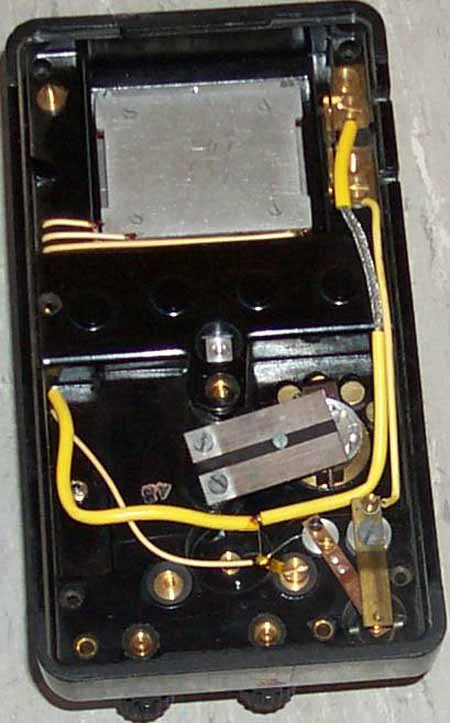

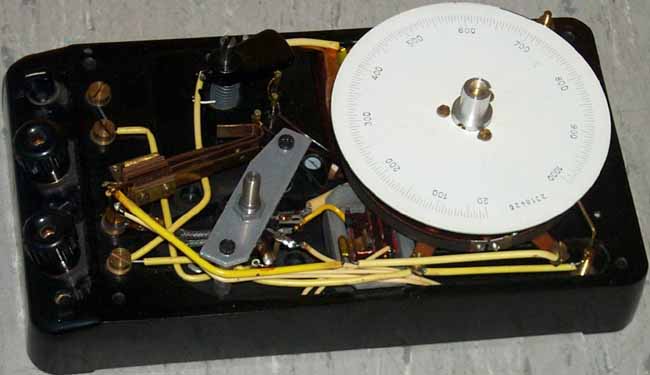

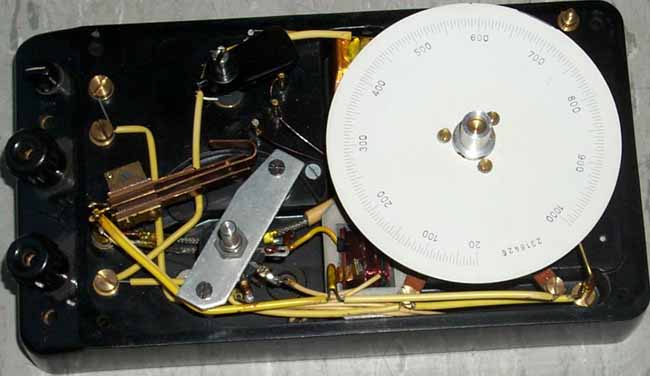

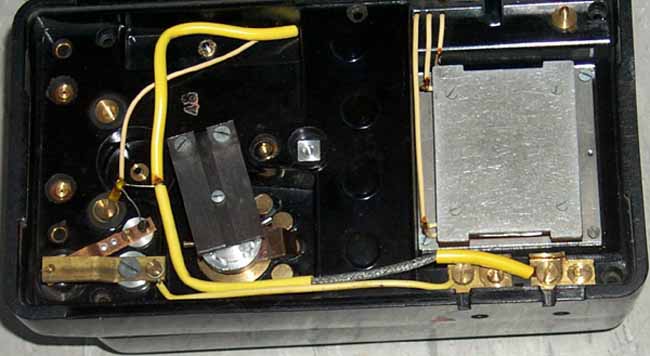

hochwertigen Glimmer-Kondensatoren und Widerständen bestehen, die geeichte Skala, den Meßbereich-Umschalter und
den Phasenabgleicher. Am Gehäuse befinden sich die beiden mit "X" bezeichneten Klemmen zum Anschluß des
Meßobjektes, je zwei Buchsen für den Kopfhörer und Stromquelle sowie ein gleichzeitig als Taster ausgebildeter
Schalter für den Meßstrom.
Die Meßstromquelle "Kapavi-Summer" ist ein der Meßbrücke Kapavi besonders angepaßtes
Zusatzerät. Es enthält in einem schwarzen Preßstoffgehäuse einen Summer für etwa 800 Hz mit
Einstellrändelschraube und eine handelsübliche leicht auswechselbare Taschenlampenbatterie (4,5V). Die elektrische
Verbindung von Stromquelle und Brücke erfolgt lediglich durch Anstecken des Kapavi Summers. Ein in die Brücke
eingebauter Übertrager transformiert die Spannung auf max. 45 V am Meßobjekt.
Spannungsschwankungen der Taschenlampenbatterie haben keinen Einfluß auf die Meßgenauigkeit, die so lange
erhalten bleibt, so lange der Summer noch anspricht.
Anstelle des Kapavi-Summers kann jede andere gleichwertige Wechselspannung Verwendung finden. Die an die Brückensteckbuchsen

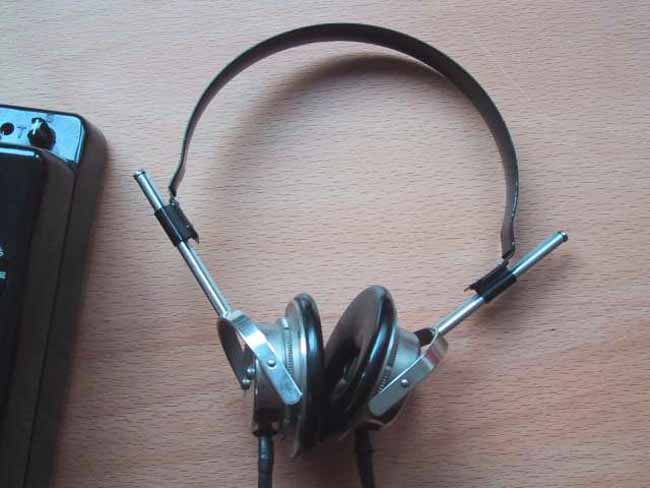

gelegte Spannung darf jedoch 4 V nicht überschreiten. Als Nullinstrument dient ein Kopfhörer mit etwa 200 Ohm
Widerstand.
Der große Meßbereich-Umfang von 20 pF bis 10 mF wird durch die 5 Einzel-Meßbereiche erzielt, die durch
den Meßbereich-Umschalter eingestellt werden.
Skala und Ablesung
Für die 5 Meßbereiche ist nur eine etwa 210 mm lange Kreis-Skala mit der Bezifferung von 20...1000 vorhanden, die
von 5 : 5 praktisch gleichmäßig geteilt ist.
Die Ablesung erfolgt unter einem Faden im Skalenfenster. Der Meßwert ergibt sich durch Multiplikation mit der
Zehnerkonstante des gerade eingestellten Meßbereiches. Skalenfenster und Meßbereich-Umschalter sind durch eine
mathematische Formel sinnfällig miteinander verbunden, sodaß Irrtümer bei der Multiplikation ausgeschlossen
sind.
Phasenabgleich
Ein eingebauter regelbarer Phasenabgleichwiderstand (Drehknauf links über dem Skalenfenster) ermöglicht scharfe
Einstellung des Ton-Minimums auch bei Messungen an verlustbehafteten Kondensatoren mit einem Fehlwinkel bis tg d = +/- 0.02
bei den kleinen Meßbereichen 103 pF und 104 pF und bis tg d = +/- 0,2 bei den höheren Meßbereichen.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit der
Gebrauchsanweisung zum Kapavi platziert
