Wie eine EM 34 geschaltet wird die 6AF7-G, sie ist baugleich mit ihr. Die folgenden Fotos zeigen eine 6AF7-G von
Visseaux :
Leider ist die zuerst gezeigte Röhre fast unbrauchbar, die Leuchtschicht ist verbraucht -
- während diese 6AF7-G, ebenfalls von Visseaux stammend, noch in voller Pracht leuchtet. Diese hat aber ein anderes
Aussehen als die vorherige.
Die 6AF7-G von RSD :
Die folgende 6AF7G stammt von Mazda
Es ist eine sehr ungewöhnliche Röhre - ungewöhnlich im Aufbau, ungewöhnlich selten - und ich wurde mit
ihr ungewöhnlich dreist betrogen..
Es ist wirklich eine sehr schöne Röhre - Metallkragen um den Sockel, blaugefärbter Kolbenkopf,
linsenförmige, nach innen eingewölbte Anzeige ...
... aus diesen Gründen kaufte ich diese Röhre auf einem Radioflohmarkt, der im Radiomuseum Duisburg stattfand, von
einem ostdeutschen Händler. Wie man auf dem Aufkleber auf dem Sockel der Röhre liest, soll der Kontrast, also die
Anzeige, gut bis sehr gut sein. Dieses betonte der Händler nochmals besonders, sämtliche seiner Röhren
wären von ihm persönlich überprüft worden, alle mag. Augen würden "wie neu"
leuchten....
Ich vertraute den Worten dieses Händlers, konnte mir, bei solchen eindeutigen Beschreibungen, nichts gegenteiliges
vorstellen. Leider wurde ich eines besseren belehrt ...
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit Daten zur
6AF7G platziert.
Die 6AF6

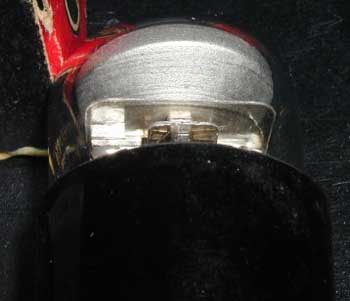

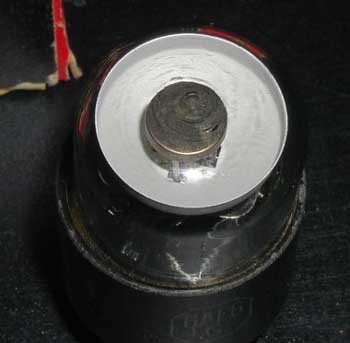

Die 6AF6 ist eine Doppelanzeige OHNE eingebautes Triodensystem. - Das bedeutet, sie besitzt keinerlei eigene Empfindlichkeit,
sie vertraut auf externe Ansteuerung. Ein ungewöhnliches Konzept und eine sehr interessante Variante.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
6AF6, sowie von Sylvania zur 6AF6 platziert.
Die 6M1
Die folgende 6M1 stammt von Mazda :
Die nachfolgende 6M1 stamt von Ediswan :
Die 6M1 entspricht, mit pinout und Leuchtbild, der im nächsten Abschnitt vorgestellten Y63.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit Daten zur
6M1 platziert.
Die Y 63
Die folgende Y63, eine sehr schöne Coke-Bottle-Type, stammt von Brimar, England.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit Daten zur
Y63 platziert.
Die folgenden Fotos zeigen die 6AL7GT von GE (General Electric).
Je nach Beschaltung der Röhre können verschiedene Leuchtbilder erzeugt werden.
Wie auf der Animation leicht zu erkennen ist, lässt sich nur der obere Teil der Doppelanzeige fließend einstellen,
während der untere Bereich nur den Zustand AN (voll ausgesteuert) oder AUS (keine Anzeige) kennt.
Das Datenblatt von GE zur 6AL7GT zeigt nicht nur die Betriebsdaten zu dieser Röhre, es zeigt
auch verschiedene Schaubilder und die Beschaltung dazu. - Eine sehr trickreiche Röhre !
Ein besonderes Leuchtbild bietet die 1629 und die 6E5 - Serie, die aus den USA stammt.
Deren Leuchtbild wird nur in der oberen Hälfte angesteuert, wie die Fotos weiter unten zeigen.
Zunächst zur 1629-Serie; die beiden, in den folgenden Bildern gezeigten, sind beide von RCA hergestellt
worden, aber auch andere Hersteller wie z.B. Reytheon und Radiotron, hatten diese Röhre in ihrem Programm.
Die erste vorgestellte ist die für zivile Zwecke hergestellte 1629 von RCA :
Die VT-138 war die für den Militärbereich bestimmte 1629. Die folgenden Fotos zeigen eine, ebenfalls von
RCA hergestellte, Röhre.
Ebenfalls eine mil.-Version von RCA ist diese VT-138 / 1629 :
Die folgende 1629 stammte von Tung-Sol :
Die Fotos zur folgenden Animation stammen von einer Sylvania 1629 :
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
1629 platziert.
Die 6E5
Die 6E5 bieten, wie bereits erwähnt, das gleiche Leuchtbild wie die 1629. Die folgenden Fotos zeigen 6E5 von
verschiedenen Herstellern.
Die zuerst gezeigte 6E5 - VT-215, eine schöne Coke-Bottle-Version, stammt von KEN-RAD
Von Sylvania stammt diese 6E5 :
Ebenfalls von Sylvania stammt diese 6E5 :
Von General Electric - GE - stammt diese 6E5 :
Eine weitere 6E5 von GE zeigt das folgende Foto - diese hat das GE-Logo in der "Pupille" eingeprägt. Eine
grandiose Marketing-Idee, auf die nur die Amis kommen konnten...
Von RCA stammt diese 6E5 :
Eine weitere 6E5, gelabelt mit dem Firmennamen Prima :
Das folgende Foto zeigt den UX-6 - Sockel der US - 6E5/6U5 - Typen
Während die amerikanischen 6E5/6U5 mit dem UX-6-Sockel hergestellt wurden (die US - 6E5/6U5 hatten allesamt den
UX-6-Sockel), haben die englischen, russischen und chinesischen 6E5 einen Octal-Sockel. Das folgende Foto zeigt eine
Russische 6E5C :
Aus Japan stammen die beiden folgenden 6E5 - eine Toyo und eine NEC :
Eine weitere Toyo - 6E5 zeigen die folgenden Fotos :
Aus China stammt diese 6E5 :
Die folgende 6E5 stammt nicht aus dem Ausland, trotzdem gehört sie - weil eine 6E5 - mit auf diese Seite.
Sie wurde vom DDR-Betrieb Oberspreewerk, Ost-Berlin, hergestellt. Dieser Betrieb hatte die Bezeichnung OSW.
Später wurde der Betrieb in WF umbenannt. (Heute heißt dieser Betrieb Samsung und stellt immer noch
Röhren her: Bildröhren...)
Ebenfalls aus der ehem. DDR, von den Werken WF und HF, stammen diese 6E5 :
Wer etwas mehr über die Firmennamen HF, WF, OSW erfahren möchte, sollte diesem Link folgen: www.oldtimeradio.de - es ist eine Seite der Homepage von Bernard Hein, der den bekannten Funk-Verlag Bernhard Hein betreibt.
Das Anschlußschaltbild zeigt beide Sockelversionen, die UX-6- und die Octal-Version:
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
6E5 platziert.
Die 2E5
Die 2E5 ist mit der 6E5 baugleich, sie unterscheidet sich von der 6E5 nur mit der Heizspannung (2,5 V / 0,8 A).
Die folgende 2E5 stammt von Sylvania :
Die folgende 2E5 stammt von RCA :
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von Sylvania zur
2E5 platziert.
Die 6U5
Die 6U5 ist mit der 6E5 baugleich, sie unterscheidet sich nur in der Ablenkempfindlichkeit.
Es wird allgemein angenommen, daß die 6U5 wie eine EM 35 geschaltet wü�rde. Das ist leider nicht der Fall !
Hier ist eindeutig die Nomenklatur nicht beachtet worden!
Alle englischen Octalsockelröhren, die eine Bezeichnung wie 6U5G, 6M1, 63ME, Vi103, Y61, Y63 usw., sowie auch den
EM 35 - Aufdruck tragen, entsprechen in Wirklichkeit nicht dieser. Sie sind wie die chinesischen oder russischen 6U5
beschaltet und haben alle auch das Leuchtbild der US - 6U5, also nur einen Fächer.
Steckt man diese in eine für EM 35 geschaltete Fassung, brennt man das Gitter ab, das dort liegt wo bei der EM 35 die
Anode beschaltet ist !
Komischerweise ist dagegen eine EM 34 immer eine EM 34, selbst wenn sie von einem englischen Hersteller stammt...
(Im "Schwandt", der Röhren-Taschen-Tabelle aus dem Franzis-Verlag, ist im übrigen die 6U5
fälschlicherweise als Vergleichstype zur EM 71 angegeben!)
Die folgenden Fotos zeigen eine 6U5G von Brimar
Von GE stammt die folgende 6U5 :
Die nächsten Fotos zeigen eine 6U5 von Azdam, Belgien :
Von RCA stammt diese 6U5 :
Von Raytheon wurde diese 6U5 hergestellt; die folgenden Bilder zeigen, wie sorgsam und aufwändig die Röhre
verpackt war :
Von Hytron stammt diese 6U5 :
Von Sylvania stmmt diese 6U5 :
Das folgende Foto zeigt 6U5 - Verpackungen (Box) verschiedener Hersteller. Die 6U5 wurde auch als 6G5
bezeicnet - wie man auf der Verpackungsbeschriftung erkennt :
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
6U5 platziert.
Die 6G5
Wie im vorherigen Foto im Bereich 6U5 gesehen, wurde die 6U5 auch als 6G5 vertrieben, tatsächlich ist sie auch mit
ihr identisch. (Warum man solche Verwirrungenen stiftete entzieht sich meiner Kenntnis..)
Die folgende 6G5 stammt von Sylvania, gelabelt und verkauft wurde sie jedoch als Philips
Miniwatt :
Die 6G5 von Raytheon :
Von Wards wurde diese 6G5 vertrieben :
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
6G5 platziert.
Die 6AB5/6N5
Die mit den folgenden Fotos vorgestellte 6AB5/6N5 wurde von RCA hergestellt. Ihr Leuchtbild entspricht wie bei
allen UX-6-Röhren der 6E5; es wird nur die obere Hälfte des Leuchtfeldes animiert, die untere ist immer komplett
ausgeleuchtet.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei von RCA zur
6AB5 platziert.
Die 6S5G aus Japan
Sockel und pinout wie die 6E5, weist jedoch eine Doppelfächeranzeige auf (sehr ungewöhnlich, einmalig für
UX-6 Typen, da diese sonst immer nur einen Schattenwinkel aufweisen.
Die 10E/305 - Vi 103
Von GEC, England, stammt die folgende Vi 103 - 10E/305
(Lt. Kartonaufdruck entspricht sie der EM 35 - unbedingt dazu den wichtigen Hinweis beachten, der bei der Brimar - 6U5
gemacht wurde !)
Etwas ganz besonderes, ein ganz besonderer "Leckerbissen" für jeden Sammler, ist die 6T5.
Die 6T5 wurde 1938 von Zenith für ihre sogenannten "shutter dial" Radios eingesetzt. Sie erschien
zum ersten mal im April 1937 als eine gemeinsame Entwicklung von Arcturus, Raytheon und Sylvania.
Die 'Zenith shutter dial Radios' hatten drei verschiedene Skalen, die im Doppelhalbkreis aufeinanderfielen, wenn man die
Wellenbereiche umschaltete. Damit hatte man jeweils eine dedizierte Skala, ohne Kompromisse mit der Unterbringung der
anderen Bereiche eingehen zu müssen. Was für eine tolle Idee! - Die Mechanik dazu ist schon beeindruckend...
Die beiden folgenden Bilder zeigen einmal das Zenith-Radio "Walton", mit der 6T5. Dieses war eines der bekanntesten
'shutter dial Radios'. Wer sich noch an die US Serie "Die Waltons" aus den 70er Jahren erinnert, der wird dieses
Gerät noch kennen. In dieser Serie war immer ein Zenith "Tombstone" Radio (das heißt, wörtlich
übersetzt, "Grabstein Radio") im Wohnzimmer. Ein solcher 'Walton' bringt heutzutage bis zu 2500 US-$, wenn im guten
Zustand !!!
Doch nun zur 6T5 :
Paul sandte mir (nur leihweise, schluchz..) seine 6T5 zu, damit ich sie für diese Seite fotografieren kann, weitere
Details dieser tollen Röhre zeigen könne - was ich natürlich gern und ausgiebig tat :
Mein Funke W19 bietet nicht die Möglichkeit das Gitter der Röhre anzusteuern, deshalb konnte ich leider nur solche
unpräzisen, wenig aussagekräftigen Aufnahmen des Leuchtfeldes machen.
Die japanische 6G-E12A, Hersteller Toyo
Diese einmalig schöne Röhre ist eine Doppelanzeige-Röhre die in frühen japanischen AM/FM Receivern
sowie einigen US - Fisher-Tunern verwendet wurde. Heutzutage fast unmöglich zu finden, es werden daher sehr hohe
Preise bezahlt.
Für an diesen Daten Interessierte habe ich hier einen Link auf eine PDF-Datei mit einigen Daten zur
6G-E12A platziert.
