Die US-Röhrenprüfgeräteserie TV-7
Hersteller dieser, für das US-Militär entwickelten, Röhrenprüfgeräte-Serie war die
Firma Hickok
Hinweis ! Diese Seite ist ausschliesslich nur für den privaten und nicht für den
gewerblichen Gebrauch (z.B. Internet-Auktionen !) bestimmt. Es dürfen keine Fotos und Texte ohne meine vorherige
Zustimmung verwendet werden !

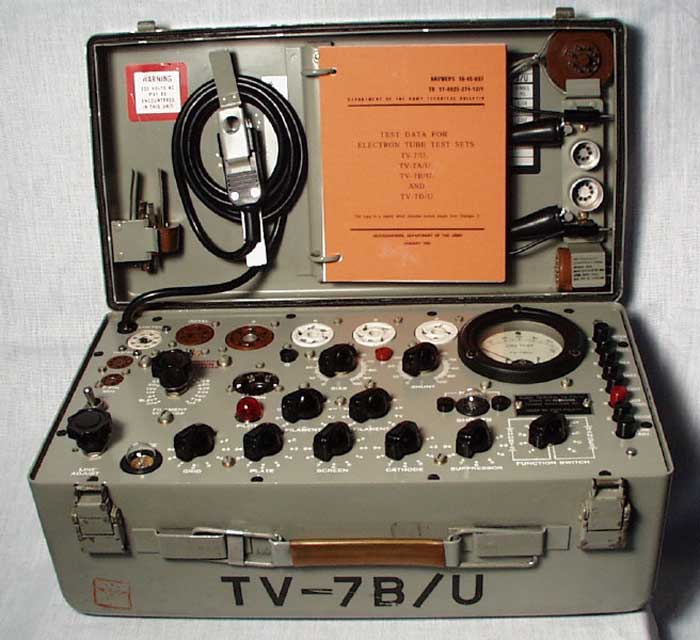

Das erste dieser Geräte-Serie war das TV-7/U :

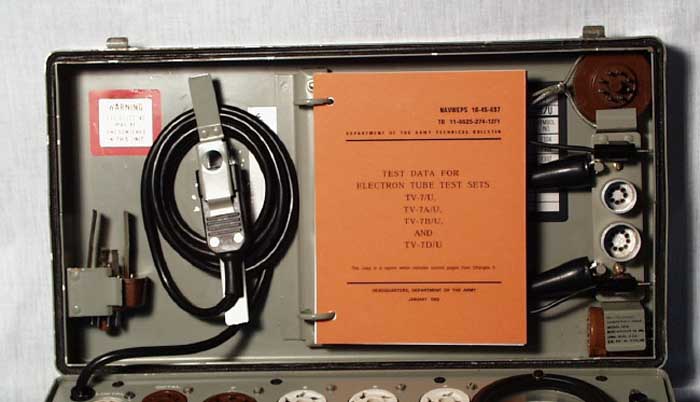

Die im Deckel verstauten Adapter :
Merkmale des TV-7/U außen:
- Bias und Shunt- Knopf mit Skala
- An der Short Lamp steht keine Markierung
- Auf dem Typenschild steht TV-7/U
- Kein Clip für Netzleitung
- Kein Clip für Testleitung
- Keine Rundumdichtung am Deckel
- Kein Bereich "F" am Funktionsschalter
- Kein Socket Saver
Merkmale innen:
- keine Potis zum kalibrieren, stattdessen parallelschaltung von Widerstand an Bifilar-Drahtwiderständen.
- keine Anti- Resonations- Ferritperlen an den Sockeln
- Schaltbild unterscheidet sich leicht von den anderen Typen.
Danach kam das TV-7 A/U :
Merkmale außen:
- Bias und Shunt- Knopf Skala auf der Frontplatte (nicht am Knopf)
- An der Short Lamp steht eine Markierung
- Auf dem Typenschild steht TV-7A/U
- Clip für Netzleitung
- Clip für Testleitung
- Rundumdichtung am Deckel
- Kein Bereich "F" am Funktionsschalter
- Kein Socket Saver
Merkmale innen:
- entweder Potis zum kalibrieren, oder parallelschaltung von Widerstand an Bifilar-Drahtwiderständen (je nach Seriennummer)
- keine Anti- Resonations- Ferritperlen an den Sockeln
- Schaltbild unterscheidet sich leicht von den anderen Typen.
So sollte ein A/U innen aussehen :
So wie im folgenden Bild werden oft TV-7 - Typen aus den USA nach Europa ausgeliefert:
Danach kam das TV-7 B/U :
Das folgende Foto zeigt den B/U mit dem Messgerät des E/U, es wurde irgendwann dagegen ausgetauscht. - Es wurde
aber niemals ein E/U gebaut, vom E/U gab es NUR das Messgerät.
Merkmale außen:
- Bias und Shunt- Knopf Skala auf der Frontplatte (nicht am Knopf)
- An der Short Lamp steht eine Markierung
- Auf dem Typenschild steht TV-7B/U
- Clip für Netzleitung
- Clip für Testleitung
- Rundumdichtung am Deckel
- Kein Bereich "F" am Funktionsschalter
- Kein Socket Saver
Merkmale innen:
- Potis zum kalibrieren.
- keine Anti- Resonations- Ferritperlen an den Sockeln
- Schaltbild unterscheidet sich leicht von den anderen Typen.
Dann kam das TV-7 C/U :
ACHTUNG!!! Für dieses Gerät gibt es keine Manuals - sie sind wie von der Erde verschluckt!
Kein Mensch den ich kenne hat jemals ein Manual dafür gesehen. Ebenso die Einstelldaten für den Stark- Adapter
fehlen !
Merkmale außen:
- Stark- Adapter im Deckel montiert.
- Bias und Shunt- Knopf Skala auf der Frontplatte (nicht am Knopf)
- An der Short Lamp steht eine Markierung
- Auf dem Typenschild steht TV-7C/U
- Clip für Netzleitung
- Clip für Testleitung
- Rundumdichtung am Deckel
- Kein Bereich "F" am Funktionsschalter
- Kein Socket Saver
Merkmale innen:
- Potis zum kalibrieren.
- Anti- Resonations- Ferritperlen an den Sockeln
- Schaltbild unterscheidet sich leicht von den anderen Typen.
Zum Schluß kam das TV-7 D/U, dieses ist das teuerste Gerät :
Merkmale außen:
- Bias und Shunt- Knopf Skala auf der Frontplatte (nicht am Knopf)
- An der Short Lamp steht eine Markierung
- Auf dem Typenschild steht TV-7D/U
- Clip für Netzleitung
- Clip für Testleitung
- Rundumdichtung am Deckel
- Bereich "F" am Funktionsschalter (für very High MU - Tubes)
- Socket Saver montiert
Merkmale innen:
- Potis zum kalibrieren.
- Anti- Resonations- Ferritperlen an den Sockeln
- Schaltbild unterscheidet sich leicht von den anderen Typen.
Die für die Röhrenheizungen zur verfügbaren Spannungen der TV-7 - Geräte :
0,6 - 1,1 - 1,5 - 2 - 2,5 - 3 - 4,3 - 5 - 6,3 - 7,5 - 10 - 12,6 - 20 - 25 - 35 - 50 - 75 - 117 Volt
Weitere Spannungen :
Plate 150 V - Screen Grid 130 V - Bias -40 V Signal 5 V
Ich habe mit einer Tabelle begonnen, in denen ich neu ermittelte Röhrenprüfdaten zu Röhren, die bisher noch
nicht erfasst wurden, eintragen werde. - Mit diesem Link kommt man zu dieser
Tabelle. (Stand: 06.04.2004)
Leider weist der TV-7 weder Rimlock-Fassungen, noch Stahlröhren-, Aussenkontakt-, Magnoval- oder sonstige Fassungen
auf, die es so nur in Europa gegeben hatte, zum testen dieser Röhren auf. Um dieses Manko zu beheben, habe ich eine
Erweiterungbox für den TV-7 entwickelt und gebaut. Sie richtet sich nach der gleichen Schaltlogik wie sie im TV-7
angewendet wurde - d.h. die gleiche Schaltlogik wie bei den zu messenden Röhren im Hauptgerät gelten auch für
den Erweiterungskasten.
Der folgende Link führt zu der Seite, die den Aufbau dieser Erweiterung
ausführlich beschreibt.
