Grundig-Stereodekoder Type VI

Sämtliche auf dieser und den hierzu gehörenden Unterseiten gezeigten Fotos und Texte (auch auszugsweise) bedürfen, sollten sie an dritte weitergegeben werden, meiner ausdrücklichen Zustimmung.
Jegliche weitere, insbesondere gewerbliche Nutzung, wird hiermit untersagt !!

Dieser Dekoder wurde in den Grundig - Rundfunkgeräten (Steuergeräte) Stereomeister 35, Stereomeister 35M, Stereomeister 300 und Stereomeister 3000 verwendet.

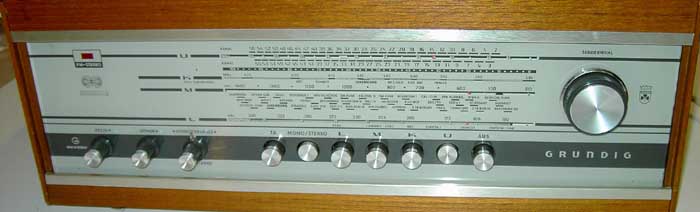

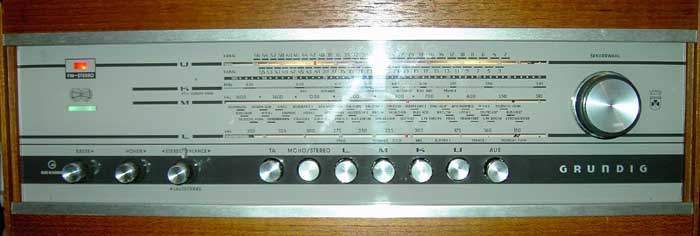

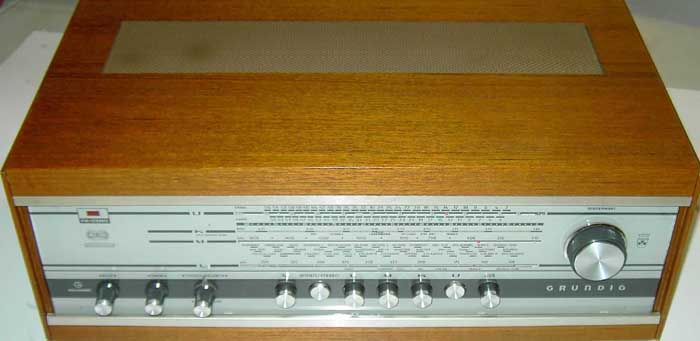

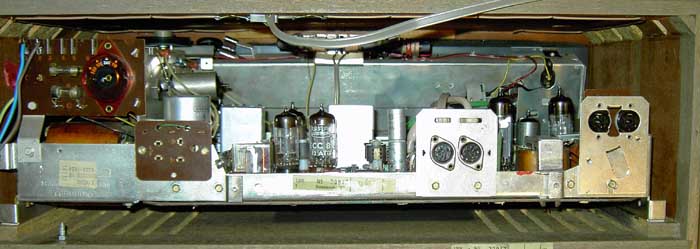

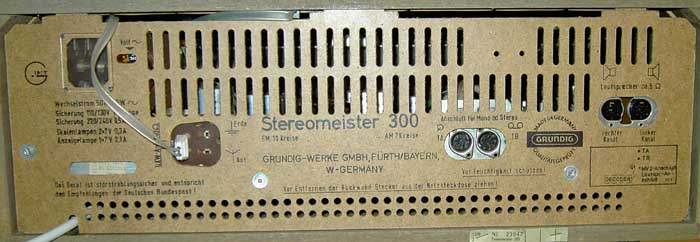

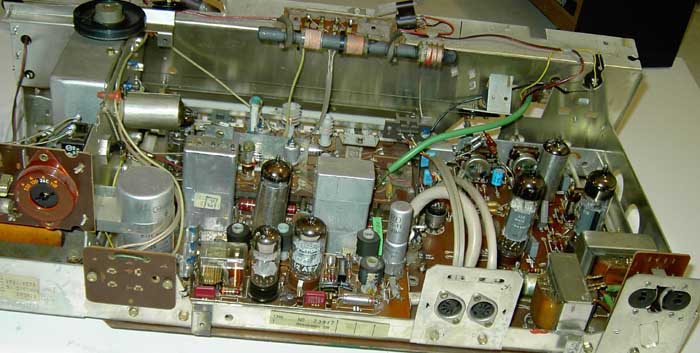

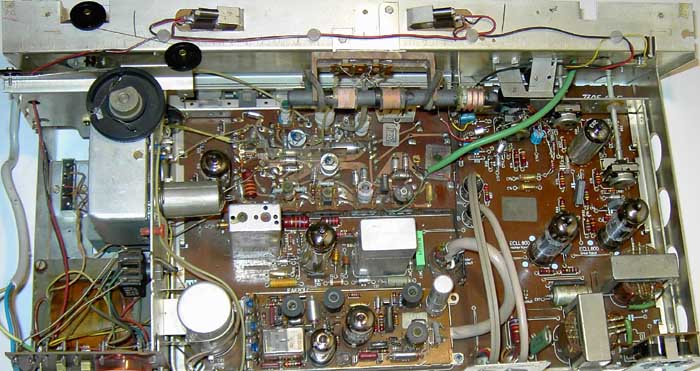

Die folgenden Bilder zeigen den Stereomeister 300 mit Dekoder, Typ VI.

Sämtliche Fotos, die des Stereomeisters 300 sowie die des darauf folgenden Dekoders Typ VI, wurden mir freundlicherweise von Thomas Möllmann zur Verfügung gestellt.

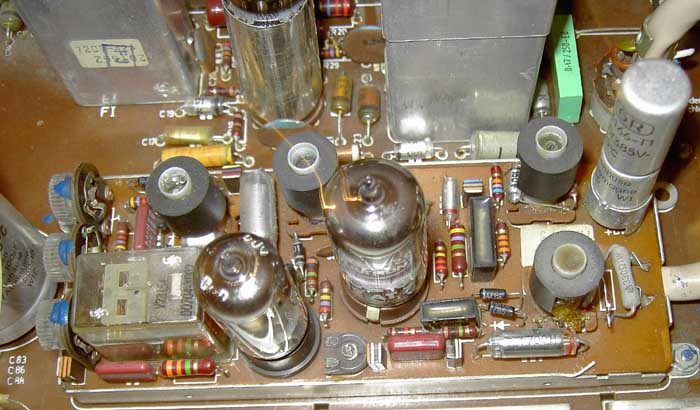

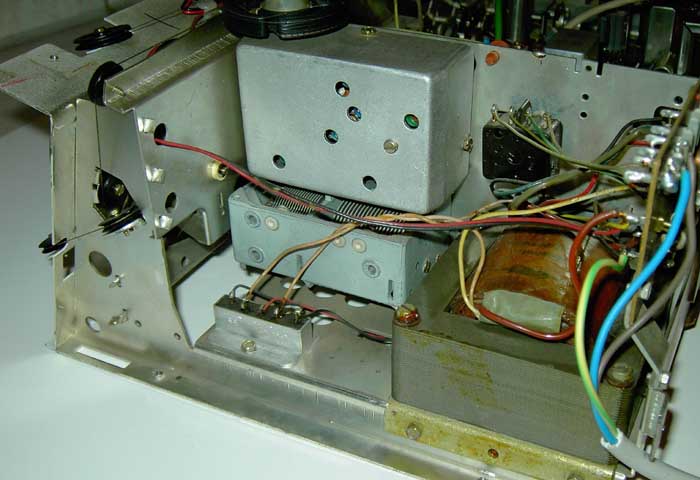

UKW-Empfangsteil des Stereomeisters 300

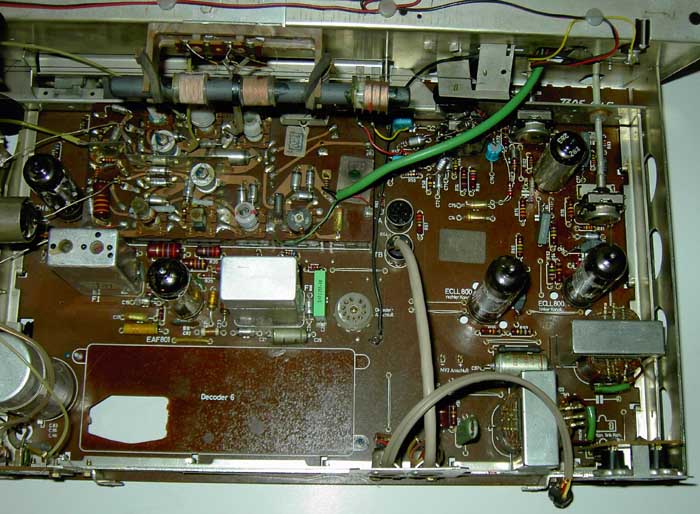

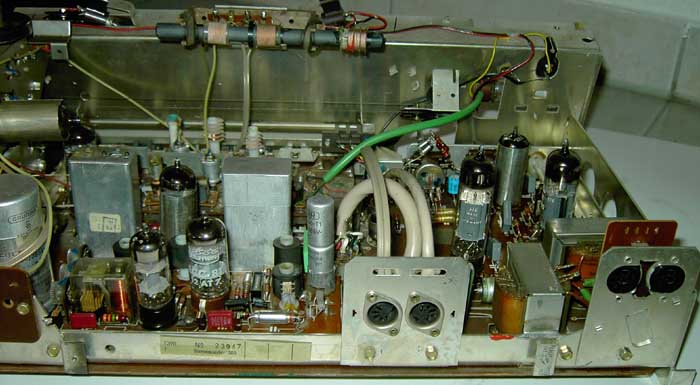

Platine des Stereomeister 300, Dekoder ausgebaut

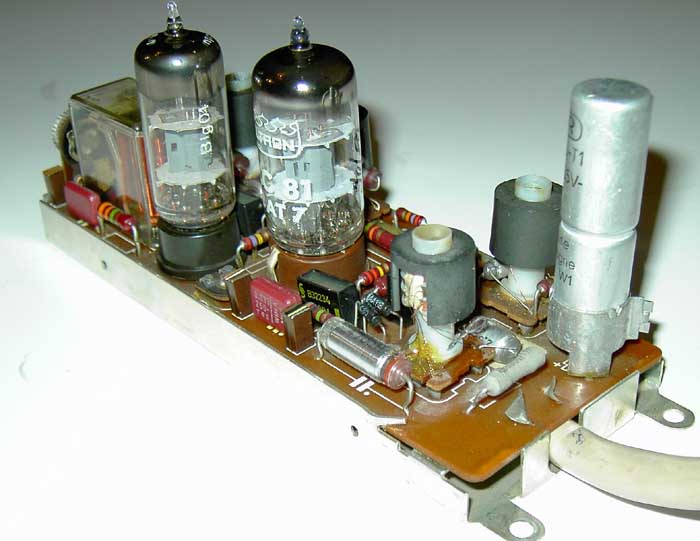

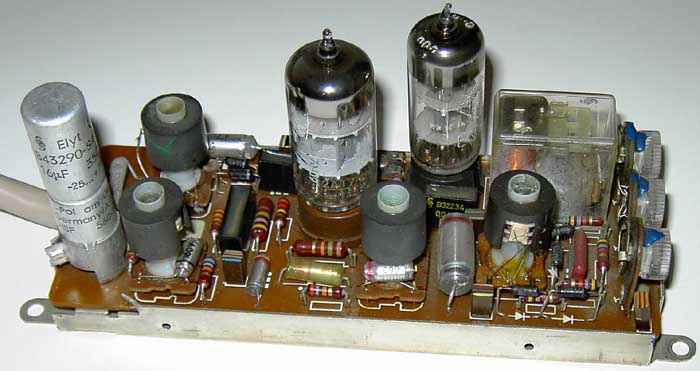

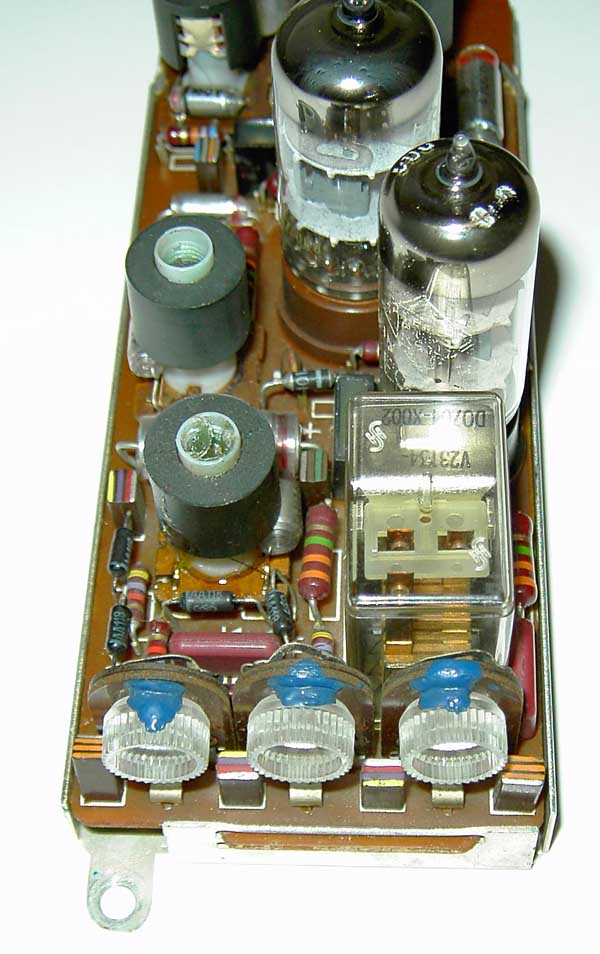

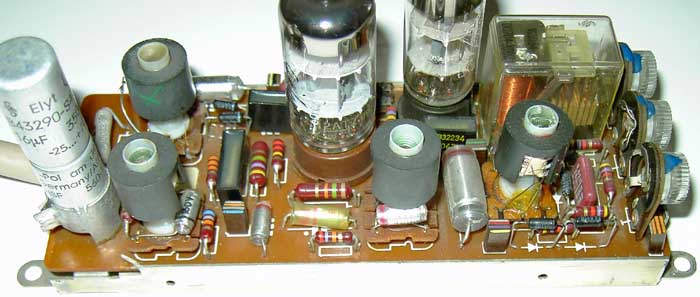

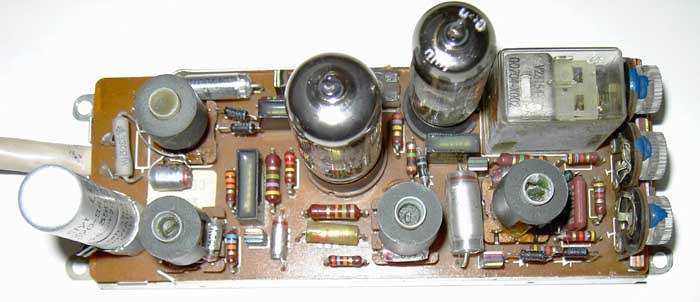

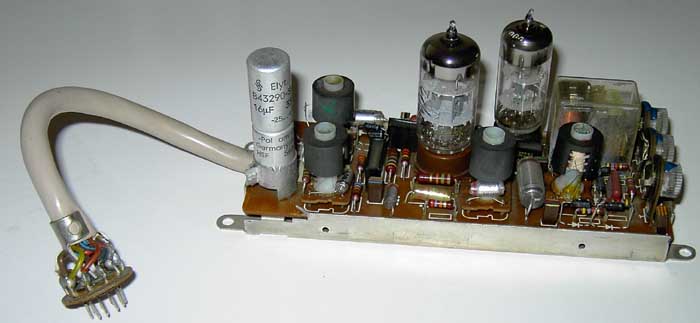

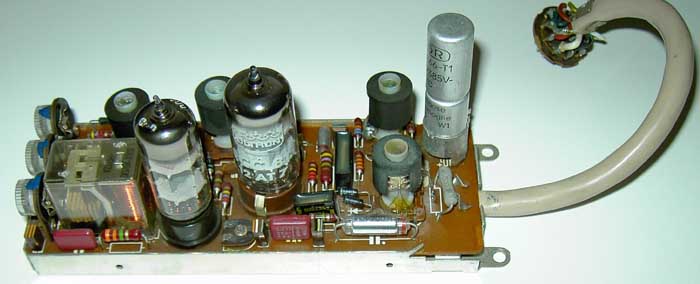

Es folgen die Fotos des Dekoders :

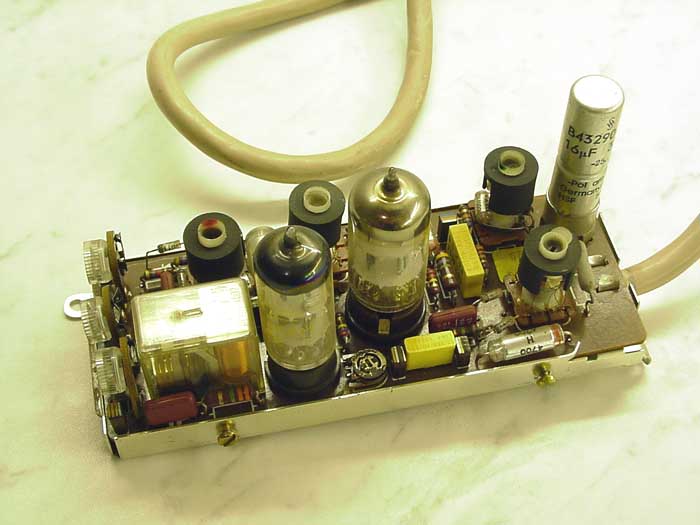

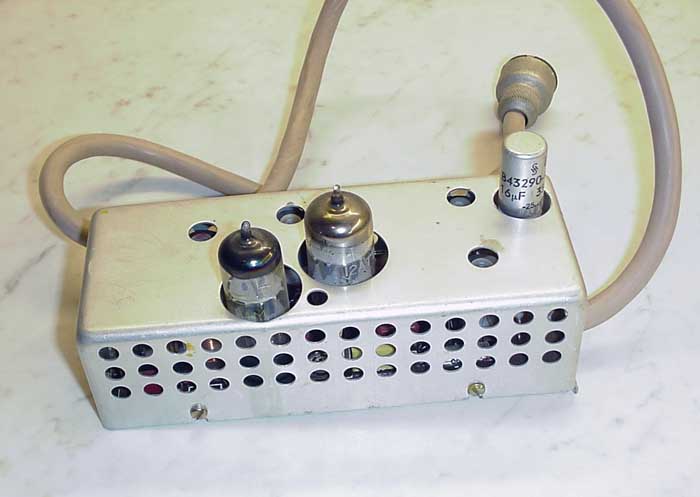

Diesen Dekoder gab es auch als Nachrüst-Einheit, wie es die beiden folgenden Bilder, die mir Peter Weiss zur Verfügung stellte, zeigen:





Die folgenden Bilder zeigen das Schaltbild des Dekoders.
(Mit der Maustaste das Schaltbild anklicken, es wird dann in voller Auflösung dargestellt.)

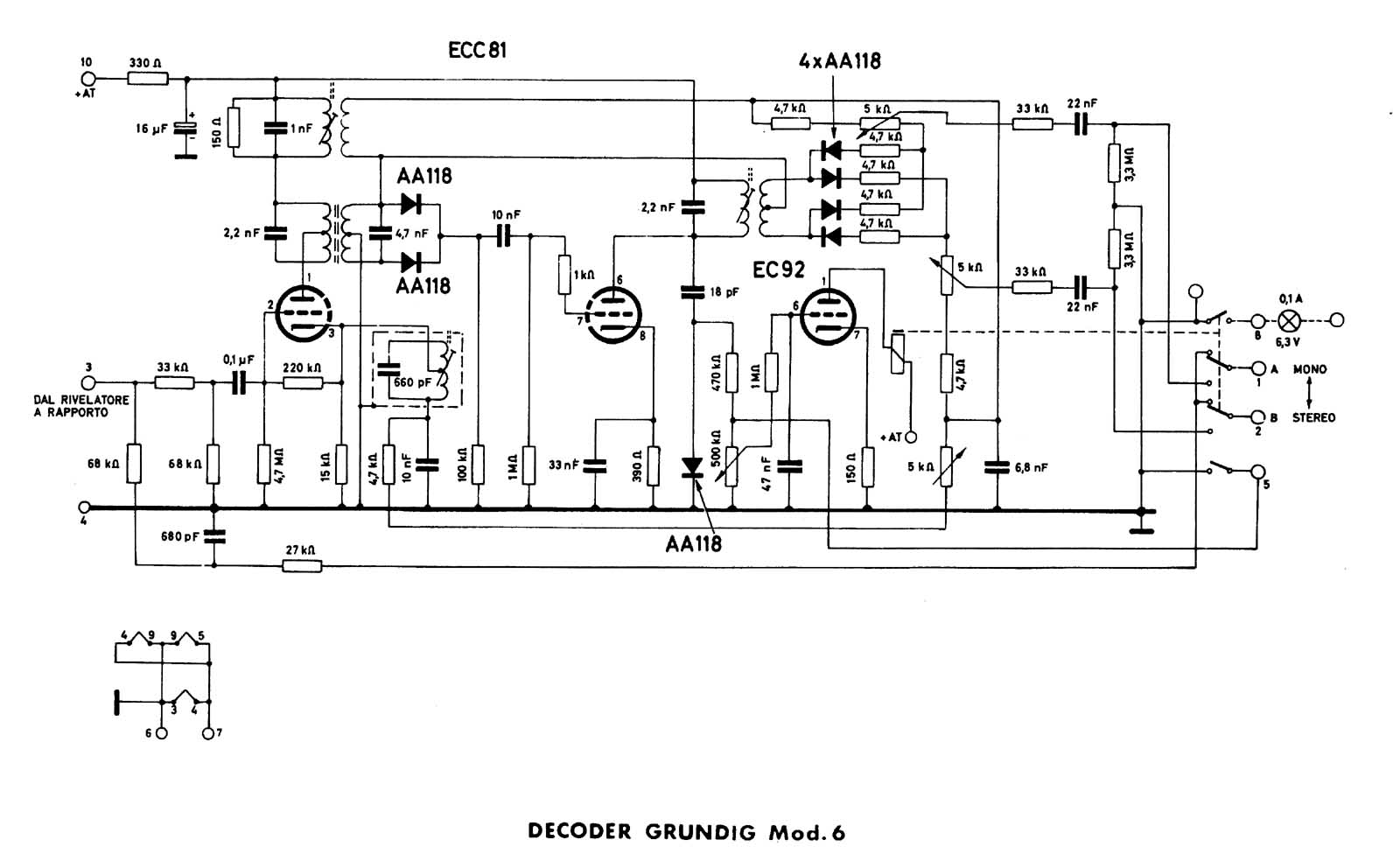

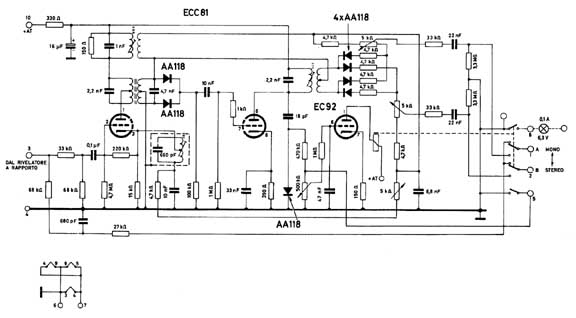

Schaltbild Grundig-Dekoder Typ VI

Das Grundig-Original-Schaltbild stelle hier als PDF-File Interessierten zur Verfügung (ca. 100 kByte).

Für daran Interessierte stelle ich hier, auch als PDF-File, die Abgleichanleitung, ein weiteres Schaltbild, Layout etc. des Decoder VI zur Verfügung (ca. 600 kByte).

Für daran Interessierte stelle ich hier, auch als PDF-File, eine umfangreiche Beschreibung des Decoder VI, mit Anschlußbeispielen etc. zur Verfügung (ca. 2,2 MByte).

Für daran Interessierte stelle ich hier, auch als PDF-File, das Schaltbild und Beschreibung des Grundig-Stereomaster 300 zur Verfügung (ca. 1,2 MByte).
